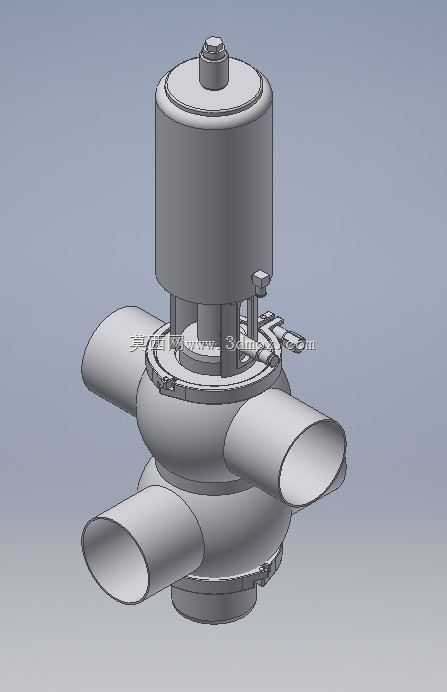

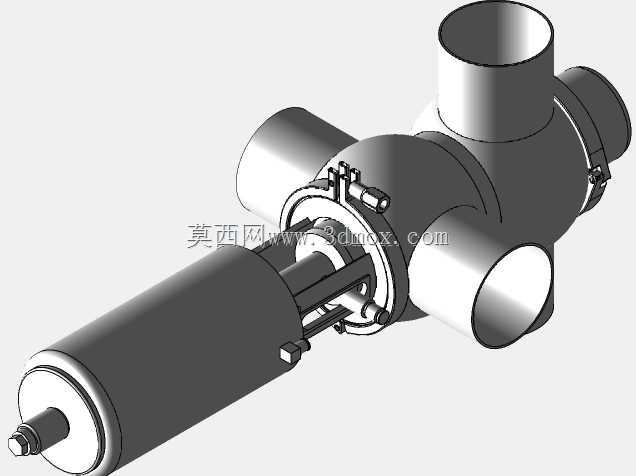

DN100规格焊接式双座调节阀结构设计

　　这款DN100通径的双座阀，主要面向中低压流体输送管路的流量调节工况，在暖通空调水循环、化工介质配比输送、食品流体灌装管路、市政给排水支管等场景中都有广泛适配空间。不同于单座阀的单侧密封结构，双座阀采用上下双阀芯同步动作的结构设计，阀芯上下两侧承受的流体介质压力可实现大部分自平衡，执行机构驱动阀芯动作时需要克服的不平衡力远小于同通径单座阀，因此在大压差工况下也能稳定实现开度调节，不会出现阀芯被流体压力顶推导致的开度漂移问题。从结构设计逻辑来看，该阀采用焊接式连接端，三个同径通径的接口呈对称分布在阀体中腔两侧，可适配同规格无缝钢管直接对焊安装，相比法兰连接结构能减少管路接头数量，降低管路泄漏点，适合对密封可靠性要求较高的密闭管路系统。

　　阀体中腔采用上下分体式法兰拼接结构，中腔密封面预留了密封件安装槽位，后期拆解维护阀芯、密封件时无需切割管路，只需拆开中腔连接螺栓即可完成内部组件更换，大幅降低现场运维工作量。上部执行机构采用圆柱式气动驱动结构，执行机构与阀杆连接部位设置了导向轴套，可避免阀杆长期动作出现径向偏移，保证阀芯与阀座的同轴度，延长密封副使用寿命。安装边界方面，该阀整体轴向长度与同通径对焊球阀接近，上部执行机构的高度预留了足够的手动操作或附件安装空间，管路排布时只需在阀体上方预留对应操作空间即可，无需额外扩大管廊安装间距。阀杆与上阀体之间采用多级填料密封结构，可适配不同温度范围的流体介质，避免介质沿阀杆缝隙出现外漏。双阀芯的流道设计采用对称流线型结构，

　　介质流经阀体时的流阻远小于直角式截止阀，能减少管路输送过程中的压力损失，降低流体输送的能耗。在实际选型应用中，该阀可搭配定位器实现流量的精准比例调节，也可切换为开关型配置实现管路的通断控制，适配不同工况的控制需求。建模过程中对所有配合面均做了公差匹配设计，阀芯导向部位、阀杆密封部位、中腔连接部位的配合公差均符合通用阀门设计规范，可直接用于工程选型参考或生产加工的结构参照。
