DN125规格三通式双座调节阀结构设计

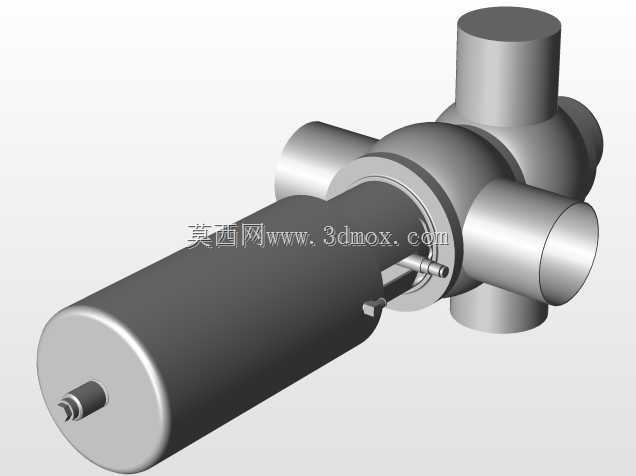

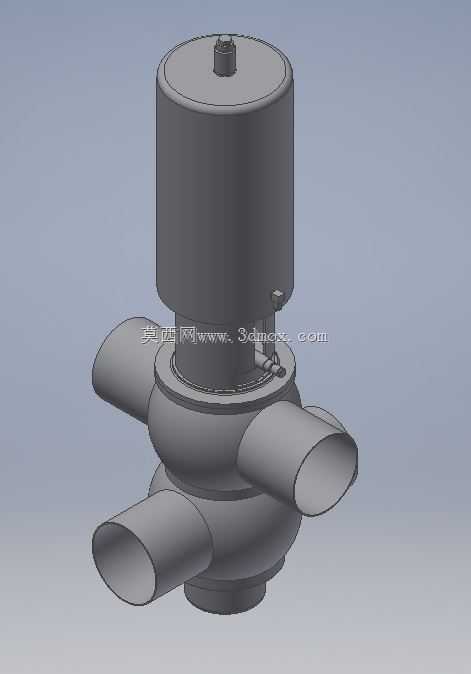

　　这款DN125规格的三通式双座阀，主要面向中大通径的工业流体管路分流、合流工况设计，常见应用在暖通空调水循环系统、化工介质配比管路、食品饮料生产的流体切换工段，可同时实现两路介质的通断调节与流向切换，相比普通单座双通阀，能在单阀位完成原本需要两个两通阀配合才能实现的管路逻辑，减少管路焊点与安装空间占用。从结构设计来看，上部的圆柱型腔体为执行机构安装位，预留了标准的执行器连接接口，可适配气动薄膜执行器、电动执行器等不同驱动形式，无需额外加工转接法兰，能直接匹配多数常规行程的直行程执行件。中部的阀腔采用对称式流道布局，三个等径的焊接式连接端呈120度左右分布，每个接口的通径严格匹配DN125的管路标准，接口端面预留了焊接坡口，

　　可直接与同规格无缝钢管对焊连接，安装时需注意三个接口的同轴度偏差控制在1mm以内，避免管路附加应力传导至阀腔导致密封面变形。双座密封的结构设计，让阀芯上下两个密封面同时承受介质压力，可有效抵消大部分介质作用在阀芯上的不平衡力，相比同通径单座阀，所需执行机构的输出推力可降低40%左右，同时在阀前后压差较大的工况下，仍能保证稳定的调节精度，不会出现阀芯被介质压力顶开导致的内漏问题。建模过程中对阀腔内部的流道做了圆弧过渡处理，避免直角结构造成的介质紊流与压损，经流道仿真验证，全开状态下的阀阻比控制在0.3以内，满足大流量输送工况的压损要求。阀芯导向部位采用加长导向套结构，可减少阀芯在开关过程中的径向窜动，降低密封面的偏磨概率，

　　延长阀门的在线使用寿命。整体外形的最大外轮廓尺寸控制在320mm以内，上部执行机构安装位的中心与三个管路接口的中心距经过精准核算，安装时预留的操作空间只需满足阀侧200mm的检修距离即可，无需额外扩大管路安装间距，适配多数紧凑布局的工业管排安装场景。
