气动驱动焊接式双座切断阀结构设计

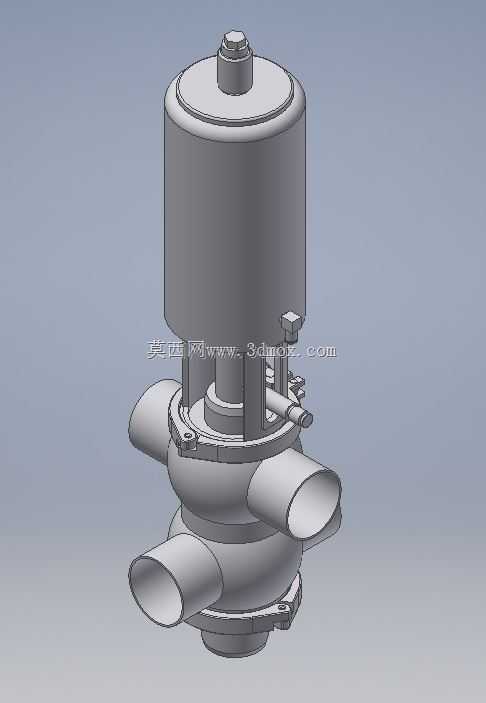

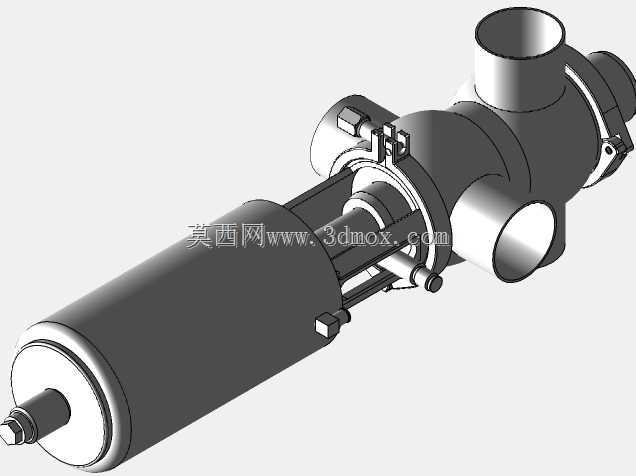

　　这款阀件主要面向食品饮料、生物制药、精细化工等对管路洁净度有较高要求的流体输送场景，多用于物料输送管路的通断切换、工况隔离环节，相比单座阀结构，双密封面的设计能在同等公称通径下实现更大的流通能力，同时平衡阀瓣前后的介质压差，大幅降低执行机构的驱动负载，避免高压差工况下阀杆受力过大出现启闭卡涩、密封面压损不均的问题。从结构设计逻辑来看，上部采用立式圆柱气动执行腔，内置活塞复位结构，无需额外配置复杂的传动连杆，动力输出直接作用于阀杆，整体传动链短，启闭响应速度快，执行腔外壳做了圆滑过渡处理，没有卫生死角，外部清洁时不容易积存污渍，符合洁净工况的外设要求。下部阀流道采用三通式焊接接口，三个接口均为等径圆管结构，公称通径DN65，

　　接口端预留了标准焊接坡口，安装时可直接与同规格卫生级不锈钢管路对接焊接，对接后管路内壁平滑无台阶，不会出现物料积存、滋生微生物的问题。阀座密封采用上下对称布置的双密封副，阀瓣升降行程经过精准核算，全开状态下阀瓣完全退入阀腔中部的避让空间，不会对介质流道造成遮挡，流阻系数远低于同通径的单座截止阀，适合输送含有细小颗粒的粘稠物料，不容易出现阀腔堵塞的问题。安装边界方面，整体结构沿阀杆轴线垂直对称布置，执行腔外径略大于阀体外径，安装时需要在阀件上部预留足够的检修空间，方便后期更换密封件、拆解维护阀杆组件，侧面的阀杆定位凸台结构用于装配时的周向定位，避免执行机构安装时出现角度偏差影响阀瓣对中。

　　设计过程中针对阀杆的动密封位置做了多层密封结构设计，既可以防止外部杂质进入阀腔污染物料，也能避免管路内的介质顺着阀杆渗漏到执行机构内部，延长执行元件的使用寿命，所有与介质接触的内壁面都做了圆弧过渡处理，没有直角沟槽，日常CIP清洗时可以完全覆盖所有接触表面，无清洗残留风险。
