DN50规格卫生级双座换向截止阀结构

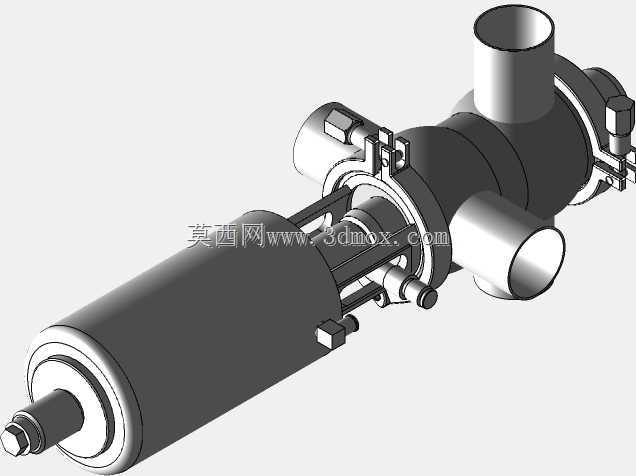

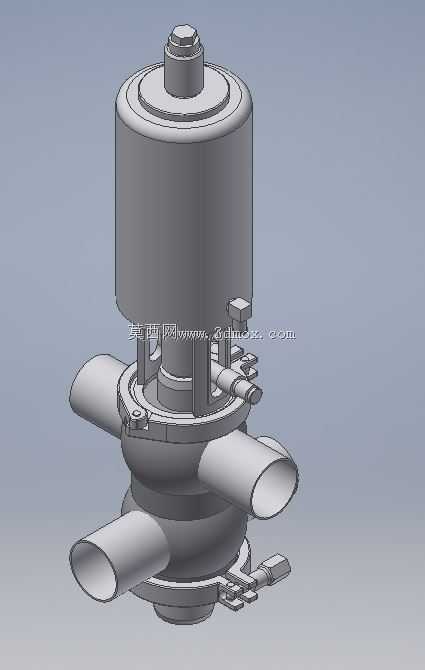

　　这款DN50通径的双座阀，在食品饮料、生物制药的洁净流体管路系统里应用十分广泛，日常生产中承担着管路介质换向、截止、流量切换的核心作用，相比单座阀结构，它能在单台阀位上实现多管路的通断组合，减少管路中阀门的布设数量，降低洁净管路的卫生死角残留风险。从结构设计来看，上部的气动执行机构采用直行程驱动设计，缸体与下部阀杆的连接做了无菌级密封隔离，执行机构侧的气源接口、信号反馈组件都布置在阀体上部的非介质接触区，避免生产过程中物料飞溅污染驱动部件，也方便日常点检维护时不用拆解管路就能查看反馈开关的状态。阀体部分采用三通式流道布局，三个焊接式接管的通径完全一致，均为DN50标准规格，接管端采用自动焊适配的坡口结构，能直接对接卫生级不锈钢管路，

　　安装时要注意预留上部执行机构的拆装空间，阀杆垂直方向的安装净空需要满足执行机构整体拆卸的高度要求，水平方向三个接管的对接管路要做同轴度找正，避免焊接后产生额外的管路应力拉扯阀体密封面。双密封阀座的设计是这款产品的核心特点，上下两个密封副在阀杆动作时能同步实现两个流道的通断切换，相比传统两个单座阀组合实现换向的方案，它的流道转折更平缓，介质流经时的压损更小，也不容易在阀腔内部形成积液区，每次CIP清洗时清洗液能完整冲刷所有介质接触表面，不会有物料残留引发的染菌风险。设计建模时，阀杆与密封件的配合公差做了严格控制，既保证往复动作时不会出现卡滞，也能避免长期运行后密封件磨损导致的介质泄漏，

　　阀体外部的卡箍快装结构是为了方便定期拆解检查密封件状态，不用整体切割管路就能完成易损件的更换。流道内部的所有转角都做了圆弧过渡处理，没有直角死角，符合卫生级流体设备的设计规范，执行机构与阀体的连接支架采用镂空设计，既能保证结构强度，也能让清洗时的喷淋水顺利流下，不会在支架位置积水积垢。现场安装时要注意气源管路的布设方向，避免和相邻管路产生干涉，阀位反馈的线缆要预留足够的动作余量，防止阀杆上下动作时拉扯线缆造成信号中断。
