小通径双座调节控制阀三维结构设计

　　这款DN25规格的双座阀，在小口径流体管路系统里有着很明确的适用场景，常见于精细化工配料支路、制药纯化水分配系统、食品饮料灌装前的流量调节段，相比同通径单座阀，它最突出的优势是双阀芯结构带来的不平衡力抵消效果，在前后压差较大的工况下，执行机构不需要输出过大的推力就能完成精准开度调节，能有效降低配套驱动部件的选型规格，压缩整套阀组的安装空间。从结构设计逻辑来看，建模时优先考虑了阀内件的对中精度，上下两个阀芯通过阀杆刚性连接，对应阀体上的两个密封座圈，装配时需要保证两个阀芯的同轴度公差控制在0.02mm以内，否则会出现关闭状态下的内漏问题，这也是双座阀建模过程中最需要注意的装配基准设定，整个模型以阀体中腔的垂直轴线为总装配基准，上阀盖、

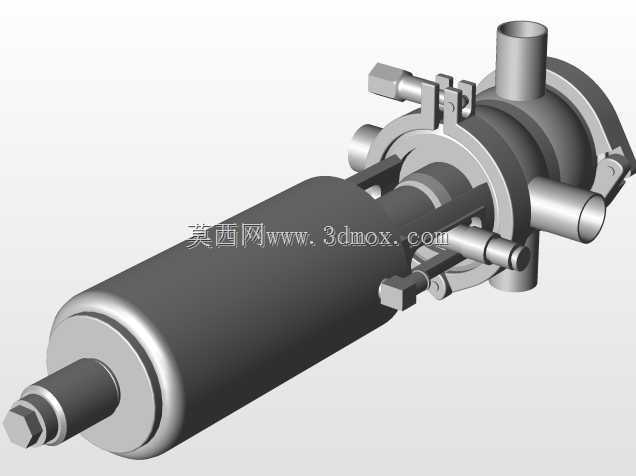

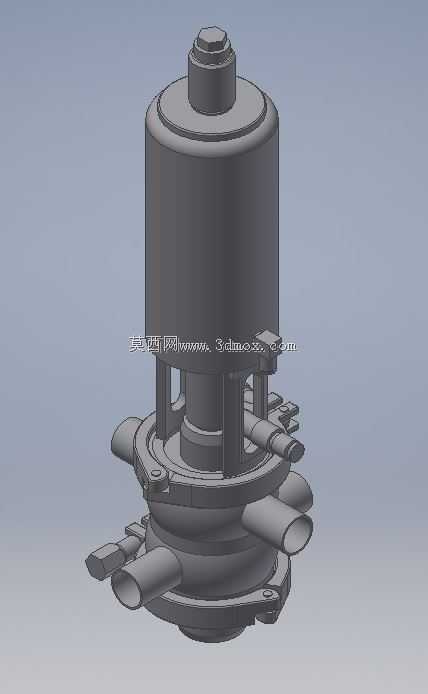

　　下阀座、执行机构连接段都围绕这个基准做配合约束，避免后续出工程图时出现尺寸链偏差。外形与安装边界方面，这款阀的主体采用圆柱式布局，上部为执行机构安装腔，下部为流体进出的流道段，四个侧出的接口采用快装式卡箍连接结构，适配卫生级管路的安装要求，接口中心距、阀体总高度都严格遵循小通径双座阀的行业通用安装尺寸，不需要额外做管路变径或者支架改造就能直接替换同规格的老旧阀件。实际使用过程中，双阀芯的结构让介质从上下两个阀芯处同时分流，流道的通畅性比单座阀更好，不容易出现颗粒介质卡涩的问题，但因为双密封面的加工精度很难做到完全同步贴合，这类阀一般不用于严苛的切断工况，更多承担流量调节的功能，建模时也特意还原了阀杆处的导向支撑结构，

　　在阀盖位置设置了加长导向套，减少阀杆往复动作时的径向窜动，提升调节过程的稳定性，避免长期运行后出现阀杆磨损导致的外漏风险。整个结构的壁厚设计按照PN16的公称压力等级核算，中腔筒体、流道接口的壁厚都留足了腐蚀裕量，适配多数常规工业流体的输送要求，上部执行机构连接法兰采用标准尺寸接口，可以适配气动薄膜式、活塞式或者电动执行机构的安装，不需要额外做转接法兰设计，给后续用户选型配套留出了足够的灵活度。
