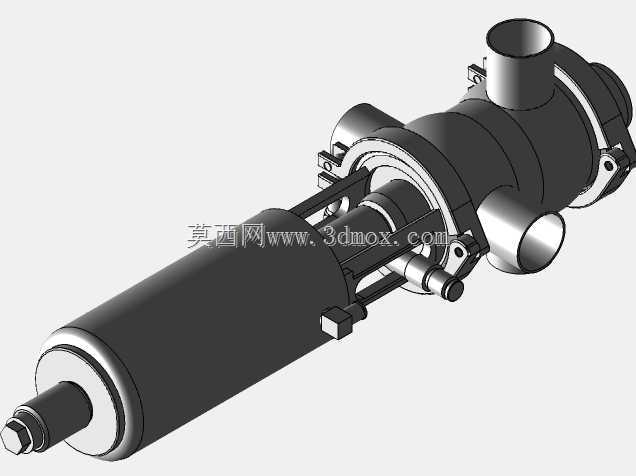

卫生级双座换向阀三维结构设计

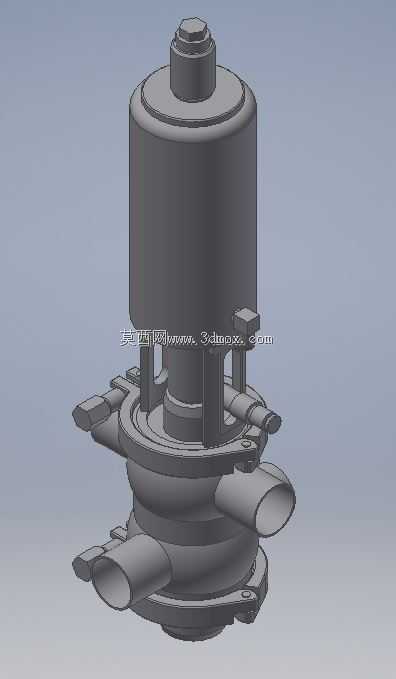

　　这款双座阀的结构设计，核心面向食品饮料、生物制药、精细化工等对管路洁净度有严苛要求的流体输送场景，主要用于管路中不同介质流向的切换、多通路物料的分配，或是CIP清洗液与生产物料的通路隔离，避免不同介质在阀腔内出现交叉污染。从结构布局来看，上部的气动执行机构采用圆柱形紧凑设计，执行机构与下部阀体之间通过支架连接，预留了足够的维护操作空间，执行机构输出的直线行程直接带动阀杆上下动作，驱动两个独立的密封阀芯同步完成通路切换，相比单座阀，双密封结构能在换向过程中实现瞬间的通路断流，有效防止不同管路的介质串流。阀体部分采用对称式多接口布局，三个水平布置的管路接口均采用快装卡箍连接结构，接口通径为DN40，

　　适配行业内通用的40mm外径卫生级管路，安装时无需额外焊接，卡箍锁紧即可完成固定，能大幅缩短现场安装与后期拆卸清洗的工时。设计过程中充分考虑了安装边界限制，整体竖向安装高度控制在合理范围，阀体下部的定位凸台可直接固定在管路支架上，执行机构顶部预留的手动操作旋钮，可在气源中断的应急工况下完成手动换向操作，避免生产断料风险。阀腔内部采用圆弧过渡无死角设计，所有介质接触部位均做了镜面抛光处理，不存在物料残留的积料死角，能满足在线清洗、在线灭菌的工艺要求，密封件采用快换式卡槽固定结构，日常维护更换密封件时无需将整个阀门从管路上拆下，仅需拆开阀杆连接结构即可完成密封件更换。从受力角度看，双阀芯结构平衡了介质压力对阀杆的轴向作用力，

　　相比同通径的单座换向阀，所需的执行机构驱动力更小，可适配更小规格的气动执行元件，降低整体设备的采购与运行成本。在管路布局设计时，该阀门可直接替代两个独立的直通阀完成换向功能，减少管路中的连接焊点与密封点，降低管路泄漏的风险，同时缩小阀组整体的安装占用空间，让工艺管路的布局更加紧凑整洁。
