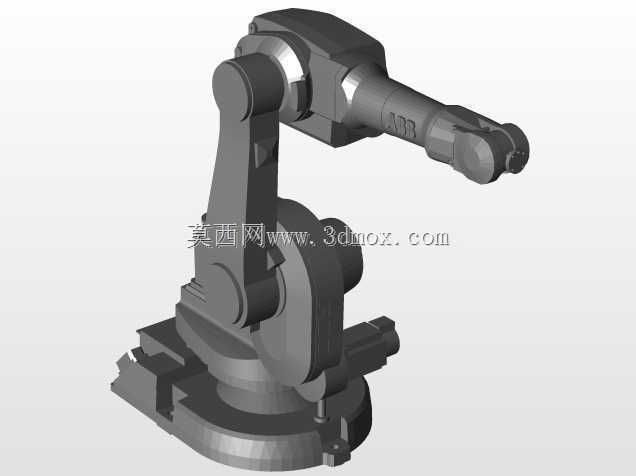

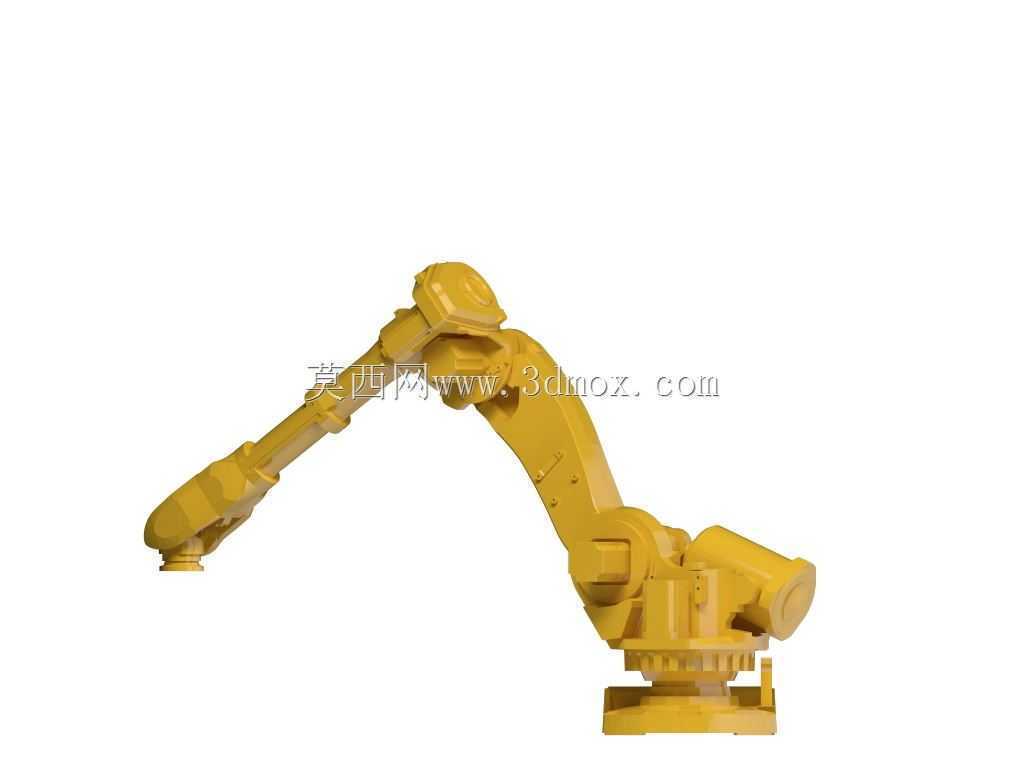

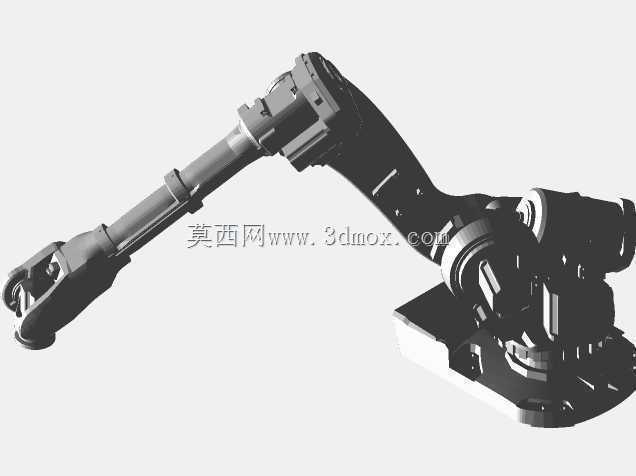

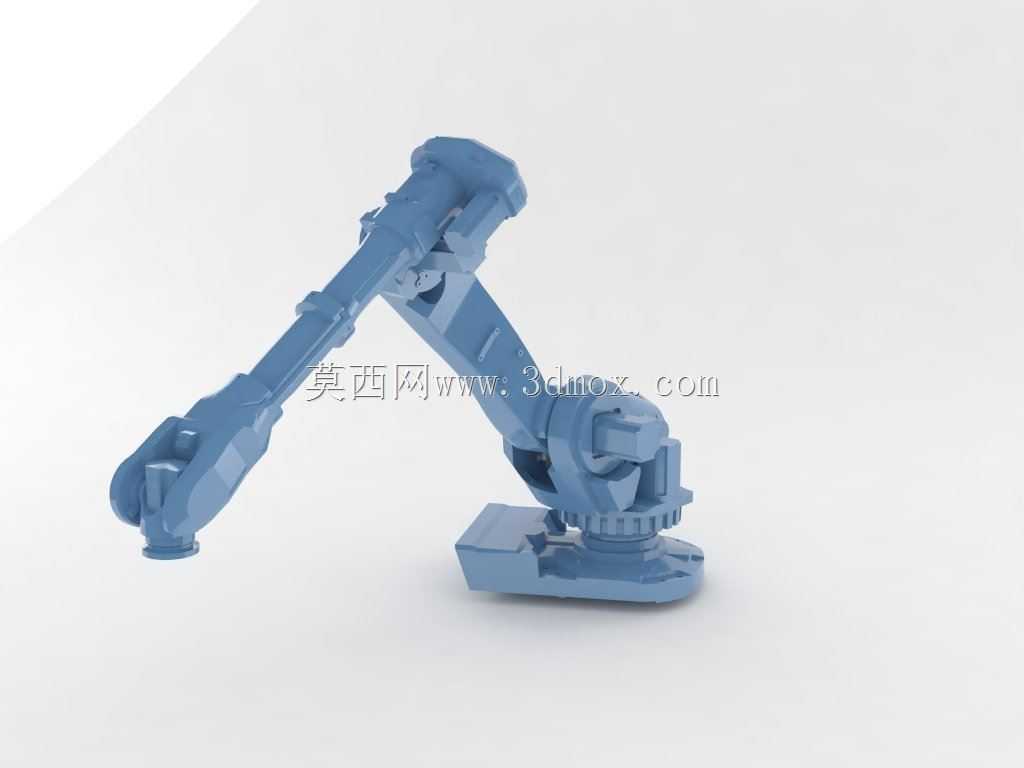

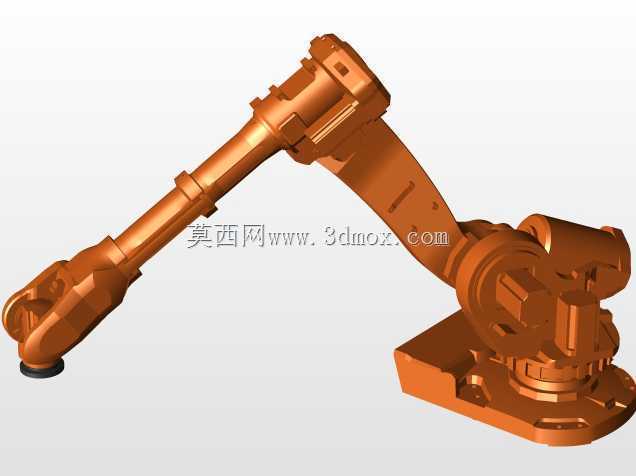

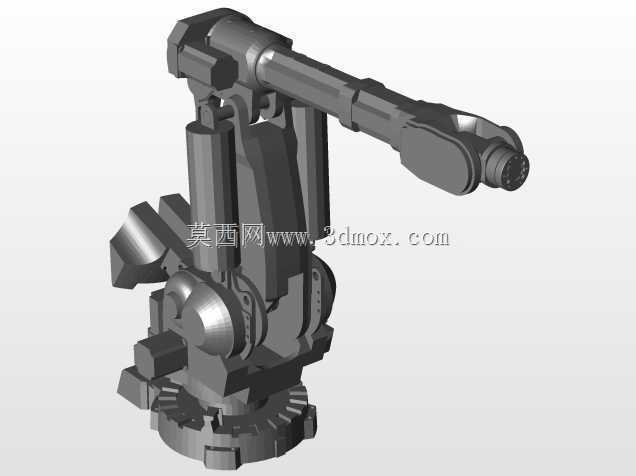

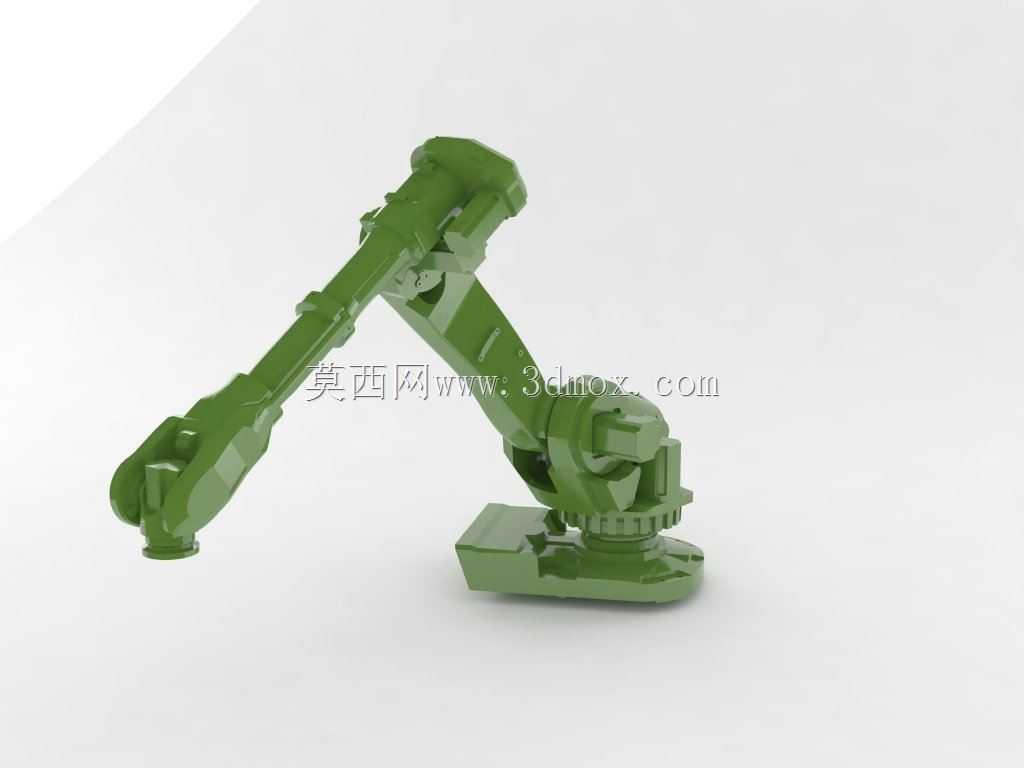

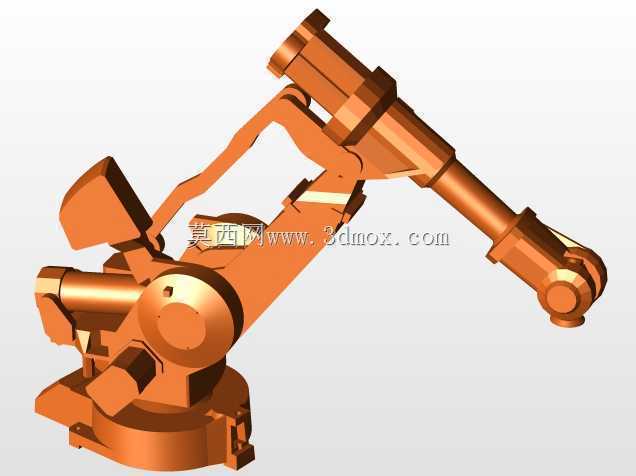

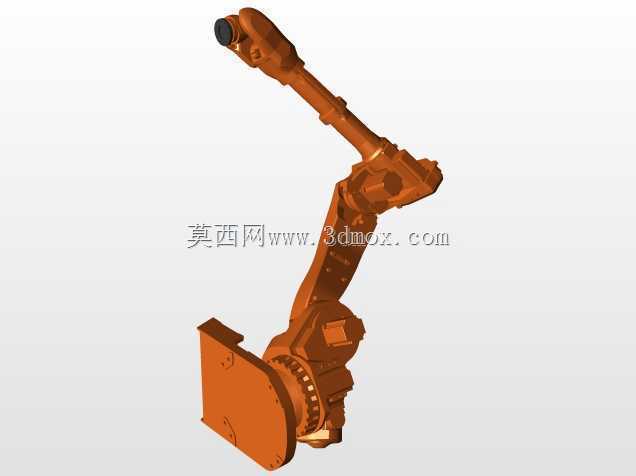

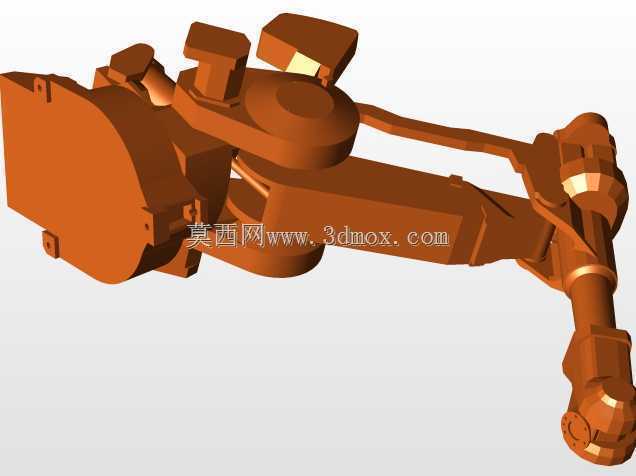

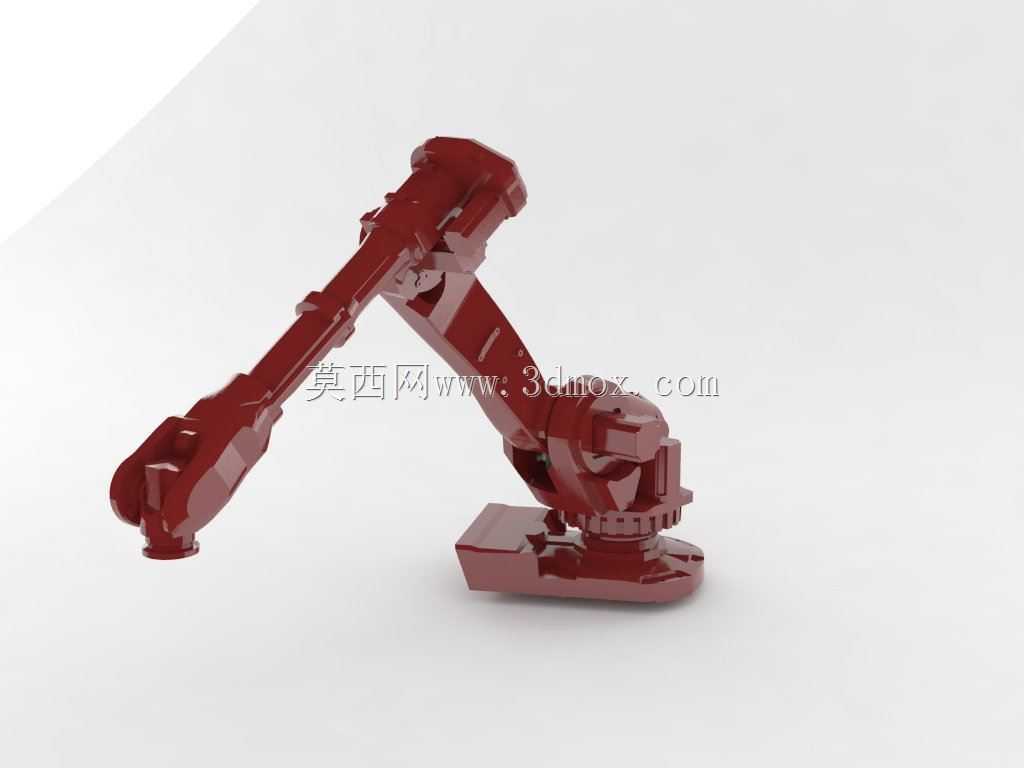

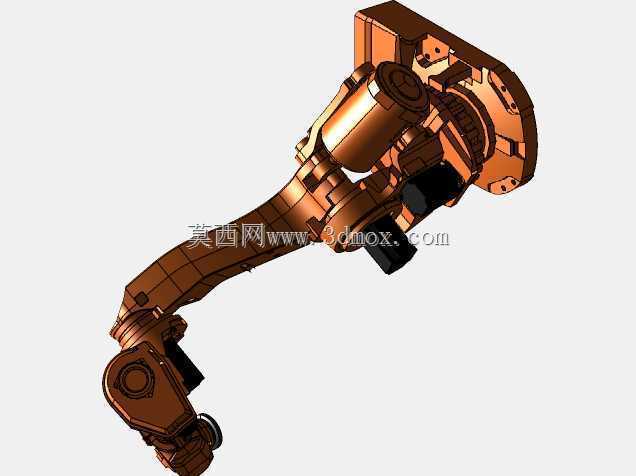

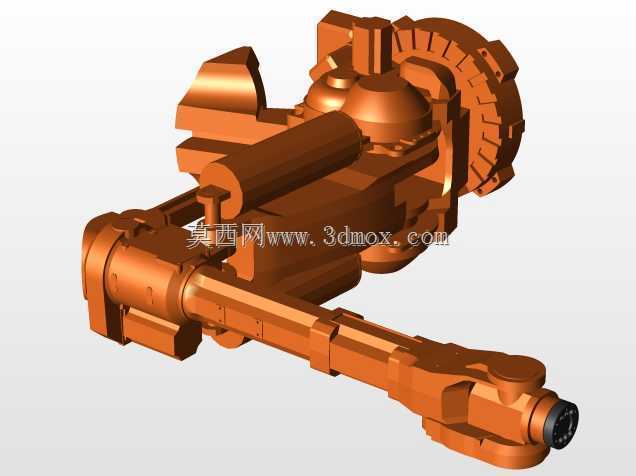

该款六轴关节型机械臂主要面向重载工业作业场景,在汽车整车焊装线、重型零部件搬运工位、大型铸件打磨单元、集装箱码垛区域都能适配,其320kg的额定负载能力可覆盖绝大多数中重型工业作业需求,125kg末端附加负载冗余可兼容焊枪、打磨头、真空吸盘、夹爪等多种末端执行器,无需额外调整关节负载参数即可快速切换作业工序。从结构设计逻辑来看,整机采用关节模块化拆分思路,底座回转支承采用大直径交叉滚子轴承结构,可承受大偏载力矩与倾覆力矩,底座安装面预留标准螺栓孔位与定位销孔,可直接适配市面主流的设备安装基座、行走轴滑台以及高架吊挂安装架,安装边界预留足够的管线布置空间,避免关节回转过程中出现管线拉扯磨损问题。

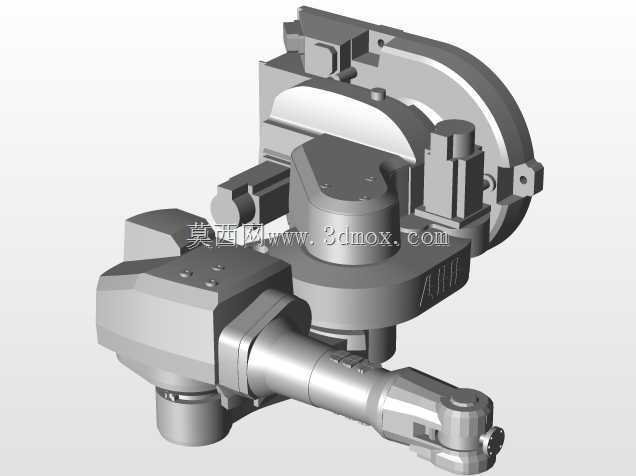

大臂与小臂采用高刚性箱型焊接结构经去应力处理后加工,在保证结构强度的前提下尽可能降低臂体自重,提升关节动态响应速度,各关节传动链采用伺服电机搭配高精度RV减速器的配置,关节处预留密封结构与润滑注油通道,可适配多粉尘、少量切削液飞溅的车间作业环境,无需额外加装复杂的外围防护结构。腕部三个关节采用紧凑式中空结构设计,可将末端执行器的气管、电缆从臂体内部穿过,避免外部走线干扰作业路径,同时降低管线被工件剐蹭的风险。整机运动半径覆盖2.55米的作业范围,可在不移动底座的前提下覆盖直径5米左右的圆形作业区域,适配多数工位的作业范围需求,关节运动限位采用软限位加机械硬限位双重设计,避免调试过程中出现关节超程碰撞问题。从建模细节来看,
各关节的配合面、安装孔位、密封槽结构均按照实际加工尺寸还原,可直接用于生产线工位布局仿真、末端执行器适配设计、离线编程路径验证等工作,臂体的重心位置、关节转动惯量参数均按照实际设备参数匹配,仿真过程中可直接调用进行动力学分析,验证工位布局的合理性,避免现场安装后出现作业干涉、负载不足等问题。在实际产线应用中,该型机械臂可通过底座加装行走轴的方式扩展作业范围,适配长距离工件搬运、多工位焊接等场景,也可通过倒挂安装的方式降低地面空间占用,适配密集型焊装工位的布局需求,各关节的线缆接口均布置在底座侧面,方便现场布线与后期维护,无需拆解臂体结构即可完成线缆更换与检修作业。
