三菱伺服电机配套L型安装法兰结构

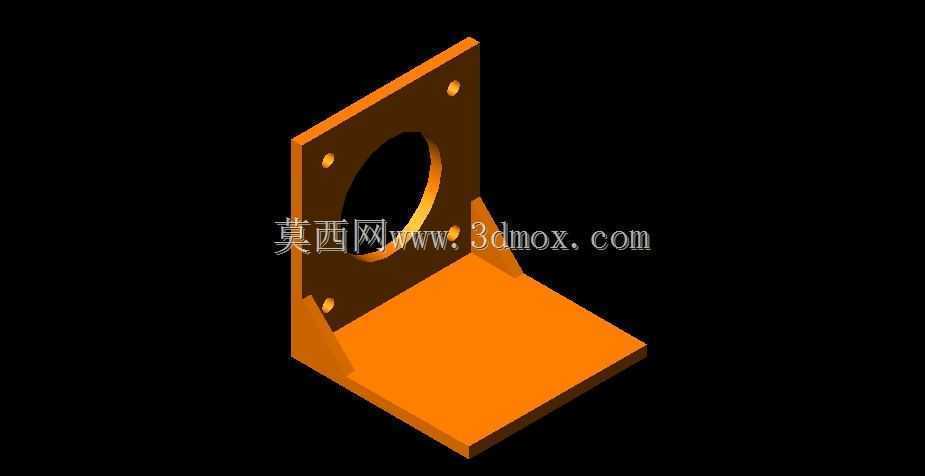

　　这款L型安装法兰主要面向龙门铣床数控改造场景，作为伺服电机与机床本体之间的核心连接承载部件，承担电机输出端的定位支撑、载荷传递与安装基准作用。在实际机床改造作业中，原有普通电机的安装位无法直接匹配伺服电机的安装孔位与输出轴同轴度要求，该法兰通过垂直弯折的一体化结构，一面贴合机床床身的安装立面，另一面承接伺服电机的法兰端面，无需额外拼接转接件即可完成电机的垂直向固定，大幅减少改造过程中的现场配焊、打孔工序。从结构设计逻辑来看，法兰的垂直立板上开设的大尺寸中心通孔，刚好避让伺服电机的输出轴端与编码器接线空间，周围均匀分布的四个安装孔位完全匹配三菱HC-SFS系列伺服电机的端盖安装孔距，孔位公差控制在0.02mm以内，

　　保证电机安装后输出轴与机床进给丝杠的同轴度误差不超过0.03mm，避免高速运转时出现轴系偏磨、振动超差问题。底部水平承托板的宽度与立板高度经过匹配计算，刚好适配龙门铣床进给箱体的预留安装边界，水平板上预留的两个固定孔可直接与箱体上的原有螺栓位对齐，无需重新攻丝。立板与水平板的连接处设置了三角形加强筋结构，筋板厚度与主板厚度保持一致，可承受伺服电机额定扭矩输出时产生的反向倾覆力矩，避免长期往复进给工况下法兰出现焊接变形或连接松动。法兰整体采用等厚薄板弯折成型工艺，所有安装孔边缘均做倒角处理，去除加工毛刺，避免安装时刮伤电机漆面或划伤操作人员手部。在实际选型适配时，需要注意该法兰的立板中心孔高度要与机床丝杠输入轴的中心高度保持一致，

　　水平板的安装边距要避开箱体上的加强筋凸起位置，保证安装面完全贴合无间隙。该法兰除了用于龙门铣床的伺服改造外，也可适配同系列伺服电机在其他自动化进给设备上的垂直安装场景，只要安装面的孔位边界与中心高匹配，即可直接使用，无需额外调整结构。
