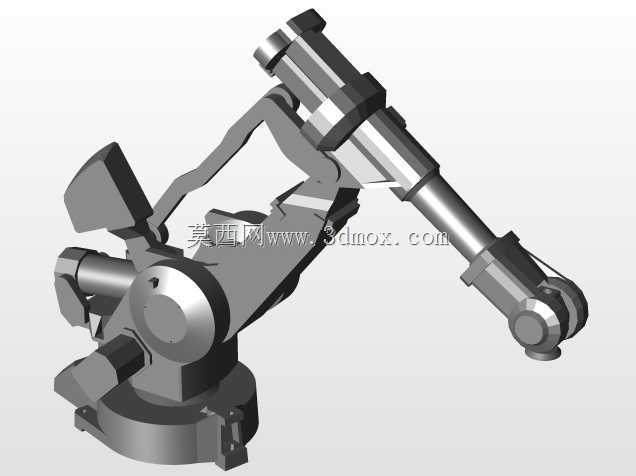

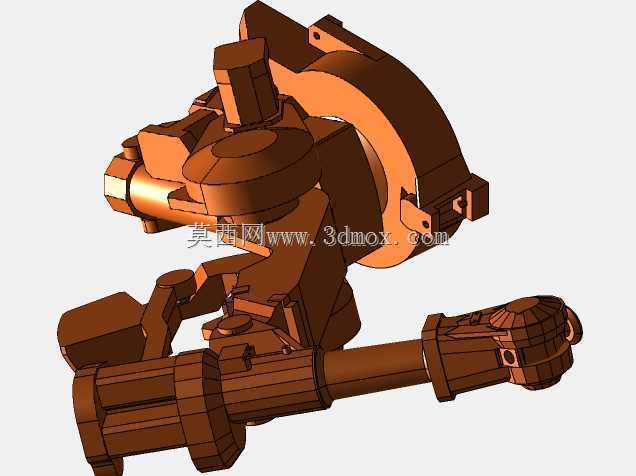

ABB irb6400r工业六轴机械臂结构设计

　　这款六轴机械臂的结构设计充分考虑了重载工业场景的作业需求，在汽车整车焊装、重型零部件搬运、大型铸件打磨等工位中，这类大负载机械臂是产线核心执行单元，可适配焊枪、抓手、打磨头等多种末端执行器，完成多自由度的空间轨迹作业。从结构布局来看，该机械臂采用经典的关节型串联构型，底座回转支承结构可实现整臂360度范围内的水平回转，大臂与腰座的铰接关节内置高刚性谐波减速组件，配合大扭矩伺服输出单元，可承载数百公斤级的末端负载，同时保证关节传动间隙控制在微米级，避免重载作业下的轨迹偏移。小臂与大臂的连接关节采用偏置式布局设计，既扩大了臂体的向下作业可达范围，也能规避臂体运动过程中的自身结构干涉，在处理工位下方的工件转运、底部焊缝焊接等作业时，

　　无需额外调整工装位置即可覆盖作业点位。腕部三个关节采用紧凑的同轴嵌套设计，将末端三个自由度的传动结构集中布置在小臂前端，有效缩减了末端执行器的安装空间，在狭窄的工装夹具间隙内也能灵活调整姿态，完成复杂空间角度的作业动作。设计过程中对各关节的运动边界做了充分校核，底座安装面采用标准的圆周阵列螺栓孔布局，可直接适配市面主流的机器人安装底座、行走轴滑台的安装接口，无需额外加工转接板。臂体的走线槽采用内置式布局，将动力线缆、信号线缆全部收纳在臂体内部的空腔结构中，既避免了作业过程中线缆与周边工装、工件的剐蹭磨损，也降低了外置走线带来的积尘、油污侵蚀风险，适配焊接、铸造等多粉尘、多油污的恶劣车间环境。各关节的密封结构采用多层迷宫式密封设计，

　　可阻挡焊接飞溅、金属碎屑进入关节内部，延长减速组件与轴承的维护周期。从运动性能来看，各轴的运动速度匹配经过反复调校，大臂俯仰、小臂摆动的速度曲线做了平滑处理，在高速启停搬运作业时可有效降低臂体的振动幅度，保证末端定位精度稳定在工艺要求范围内，即使在满负载连续作业的工况下，臂体结构的形变量也控制在允许公差内，不会出现轨迹漂移、定位超差的问题。
