OTC DR4000六轴工业机械臂结构设计

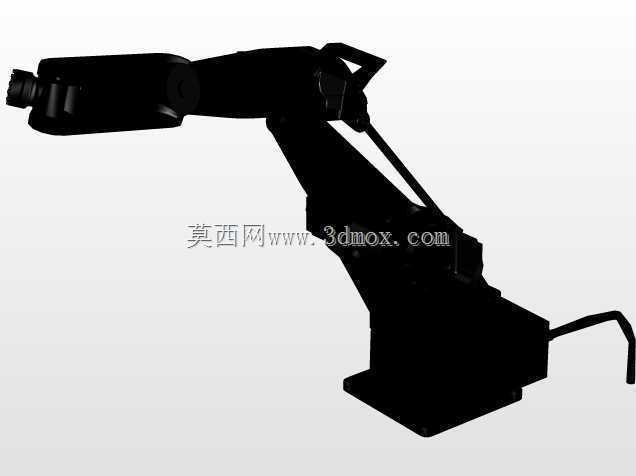

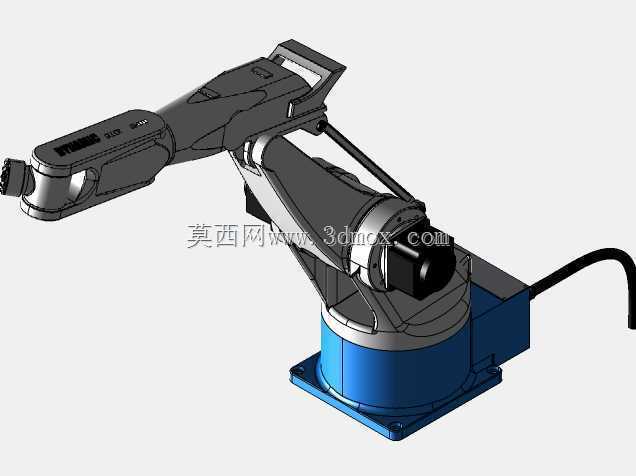

　　这款六轴串联机械臂的结构设计，核心面向中厚板焊接、工件搬运、涂胶作业等工业场景，在汽车零部件焊接工位、五金件加工上下料单元、钢结构件拼接工位都能适配，其负载能力与臂展覆盖范围，刚好匹配多数中小制造企业的工位作业半径需求，无需额外增设外部行走轴即可覆盖常见工位的作业范围。从结构设计逻辑来看，底座采用方形法兰安装结构，安装孔位按照通用工业机器人安装标准排布，可直接固定在混凝土基座或者钢制工装平台上，底座内部集成了一轴回转驱动的安装空间，预留了线缆走线的中空通道，避免外部走线在回转过程中出现线缆磨损、拉扯的问题。大臂与小臂的结构采用高刚性的轻量化设计，铸件内部设置了交错的加强筋结构，在保证臂体整体抗扭、抗弯刚度的前提下，

　　尽可能降低臂体自身重量，以此提升各关节的动态响应速度，减少伺服电机的负载余量损耗。各关节的传动结构布局充分考虑了维护便利性，关节端盖采用快拆式结构，日常维护时无需拆解整个臂体即可完成减速器润滑、密封件更换等操作。腕部采用三轴交汇的中空结构设计，可将焊枪管线、末端执行器的气路电路从腕部中心穿过，避免作业过程中管线与周边工装、工件发生干涉，腕部的回转范围可满足复杂空间焊缝的姿态调整需求，在焊接作业时能够灵活调整焊枪角度，保证焊缝成型质量。整机的外形尺寸在同负载级别机械臂中属于紧凑布局，底座回转半径控制在较小范围，安装时对工位周边的空间占用更少，适合在现有生产线的狭窄工位中进行改造加装，无需对原有工位布局做大幅调整。

　　各关节的运动行程设计充分覆盖了常见作业姿态的需求，大臂俯仰、小臂摆动的角度范围经过反复校核，既保证了作业覆盖范围，也通过机械硬限位与软件限位双重防护，避免关节运动超程造成设备碰撞损坏。从建模细节来看，各部件的装配间隙、密封结构、线缆固定位都做了完整还原，可直接用于虚拟仿真调试、工位布局验证、离线编程路径规划等工作，也可作为同类机械臂结构设计的参考蓝本，帮助设计人员快速理解六轴串联工业机器人的结构布局逻辑，在进行非标自动化设备集成时，可直接导入该模型进行工位干涉检查，提前预判机械臂运动过程中与周边设备、工件的碰撞风险，减少现场调试的工作量。
