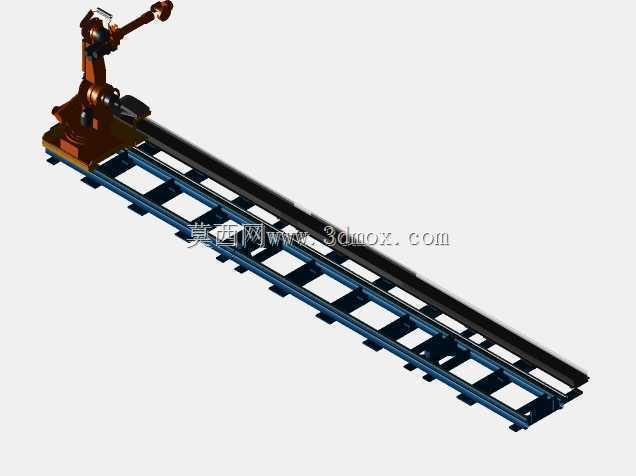

带直线行走轨道的OTC焊接工业机器人

　　这套带直线行走轴的工业机器人方案，核心解决单台机器人作业覆盖范围不足的产线痛点，在长结构件焊接、大型工件上下料、多工位工序流转场景中应用广泛。常规固定安装的六轴机器人受臂展限制，往往需要多台设备排布才能覆盖长尺寸工件的加工区间，而搭载第七轴行走轨道后，单台机器人即可沿轨道方向完成全行程作业，大幅减少产线设备投入成本，同时避免多台机器人作业区间重叠带来的干涉风险。

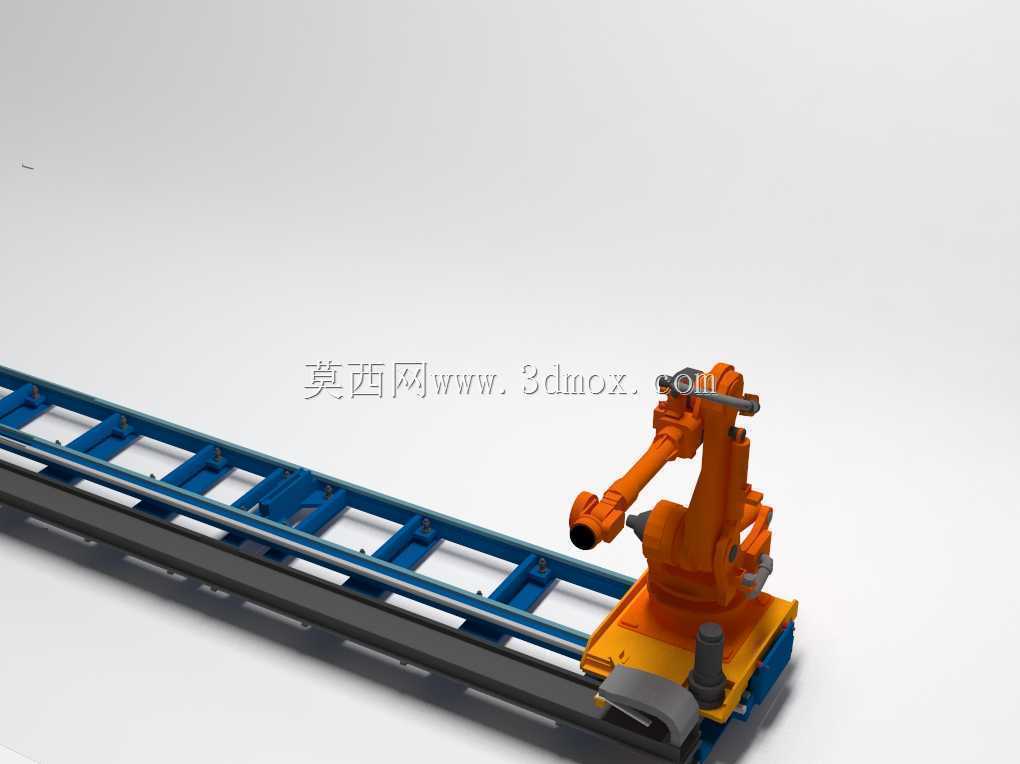

　　从结构设计来看，行走轨道采用重型矩形导轨搭配齿轮齿条传动结构，轨道基座采用分段式拼接设计，可根据现场产线长度灵活调整总行程，安装时通过基座底部的调节螺栓完成水平校准，保证轨道全程直线度控制在合理公差范围内，避免机器人高速行走时出现抖动影响作业精度。机器人安装底座采用加厚钢板焊接成型，经过去应力退火处理后再进行机加工，保证安装面的平面度要求，底座与行走滑台之间采用定位销+高强度螺栓连接，可承受机器人高速启停时的倾覆力矩，即使满负载运行也不会出现连接松动问题。

　　机器人本体采用OTC dr4000型号的六轴关节结构，各关节采用伺服电机搭配精密减速机驱动，重复定位精度满足焊接、搬运等高精度作业要求，末端可搭载焊枪、夹爪、打磨头等不同执行器，适配不同工序需求。行走轨道的滑台侧面预留了管线收纳槽，机器人的动力线缆、信号线缆、气路管路都通过坦克链沿轨道侧边排布，避免行走过程中管线拉扯磨损，同时在轨道两端设置了硬限位块与软限位开关双重防护，防止滑台超程脱轨。

　　在实际产线布局中，这套设备可沿工件输送线平行安装，机器人沿轨道移动依次完成多个工位的加工作业，比如在工程机械结构件焊接场景中，可覆盖长达数米的工件焊缝，无需反复吊装调整工件位置；在机床上下料场景中，单台机器人可服务沿轨道排布的多台机床，完成工件的取放流转，相比桁架机械手方案，安装调试更灵活，后期维护成本更低。设计过程中需要重点核算轨道的承载能力与机器人的动态负载匹配，行走速度的设定需要结合作业节拍要求，同时要考虑机器人在轨道不同位置时的重心偏移对轨道受力的影响，在轨道支撑脚的排布上对应受力集中区域加密支撑点，保证长期运行的结构稳定性。
