钮子式拨动开关三维结构设计模型

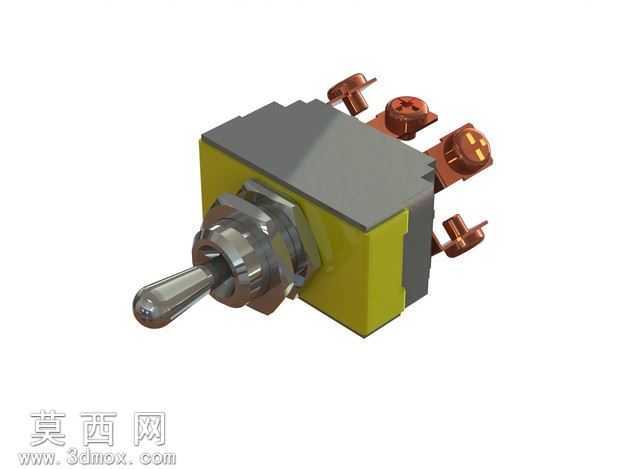

本模型为钮子式拨动开关的完整三维结构模型，采用SolidWorks软件进行全参数化建模，完整还原了该类开关的全部装配结构与零部件细节。建模过程中首先对开关的整体功能结构进行拆解，将其划分为操作拨杆、锁紧安装螺母、密封基座、绝缘壳体、内部静触片、动触桥、接线端子等多个独立零部件，每个零部件均按照实物的尺寸比例进行精准绘制，确保各部件之间的装配间隙、配合关系完全符合实际产品的装配逻辑。材质渲染阶段，针对不同零部件的材质特性进行了区分设置：操作拨杆与安装锁紧螺母采用抛光金属材质，模拟镀镍金属件的高反光金属质感，还原金属加工后的光亮表面效果；开关主体的绝缘基座采用黄色工程塑料材质，设置了哑光带细微颗粒的塑料表面质感，还原热固性塑料的真实触感；后端的接线端子与内部导电触片采用红铜材质，设置了略带氧化质感的金属反光效果，区分导电部件与结构部件的材质差异。结构设计上完整呈现了该款双极双位钮子开关的触点布局，四个接线端子分别对应两路独立的通断回路，动触桥与拨杆的联动结构也做了完整的建模还原，能够直观展示拨杆扳动时动触桥与静触片的接触、分离动作逻辑，清晰呈现开关的通断工作原理。建模过程中对所有的倒角、圆角、安装螺纹等细节特征都做了完整还原，安装部位的螺纹牙型、接线端子的螺丝固定结构、壳体的拼接卡扣结构都没有做简化处理，保证模型的结构完整性，可用于电器结构教学、开关类产品设计参考、三维装配演示等场景，能够直观展现小型电器开关的内部构造与装配关系，帮助理解这类手动控制电器元件的工作原理与结构设计思路。
