带终止螺纹结构六角法兰面螺栓建模作品

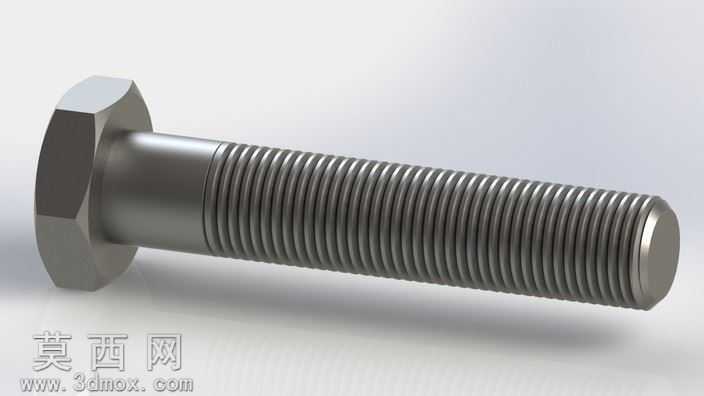

本作品为带终止螺纹的六角法兰面螺栓三维建模成果，建模过程围绕螺栓的实际生产结构特征展开，首先从螺栓的整体轮廓搭建入手，先绘制六角头部的正六边形截面，结合法兰盘的凸缘结构完成头部实体的拉伸成型，精准控制法兰盘的过渡圆角与六角头的棱边倒角，还原实际螺栓头部的受力结构特征。杆身部分先完成光杆段与螺纹段的长度比例划分，针对终止螺纹的特殊结构，没有采用全段等距螺纹的常规建模方式，而是在螺纹收尾段通过螺旋线的螺距渐变、截面轮廓的逐步收窄，配合扫描切除的路径约束，还原出螺纹终止处自然退刀的结构形态，避免了常规螺纹建模收尾处生硬截断的失真问题。材质设置上选用了碳钢紧固件常用的金属材质，调整材质的粗糙度、反射率参数，模拟出螺栓表面经发黑处理后的哑光金属质感，同时在六角头与法兰盘的接触面、螺纹牙型的表面添加细微的纹理细节，还原实际机加工零件的表面质感。渲染阶段采用三点布光方案，主光从侧上方投射突出螺栓的轮廓立体感，辅光补亮暗部避免细节死黑，轮廓光勾勒螺栓边缘提升整体层次感，背景选用浅灰色渐变背景突出零件主体，让螺栓的结构细节能够清晰呈现。建模过程中严格参照紧固件的实际尺寸比例，对螺纹牙型的牙距、牙高、牙型角都做了精准控制，光杆段与螺纹段的同轴度、法兰盘与杆身的垂直度都添加了几何约束，保证模型的结构合理性，既能够满足三维展示的视觉效果需求，也可用于机械装配场景的虚拟装配演示，还原这类带终止螺纹螺栓在实际装配中避免螺纹过拧、保证连接定位精度的结构特点。
