叶片泵内部结构拆解三维设计

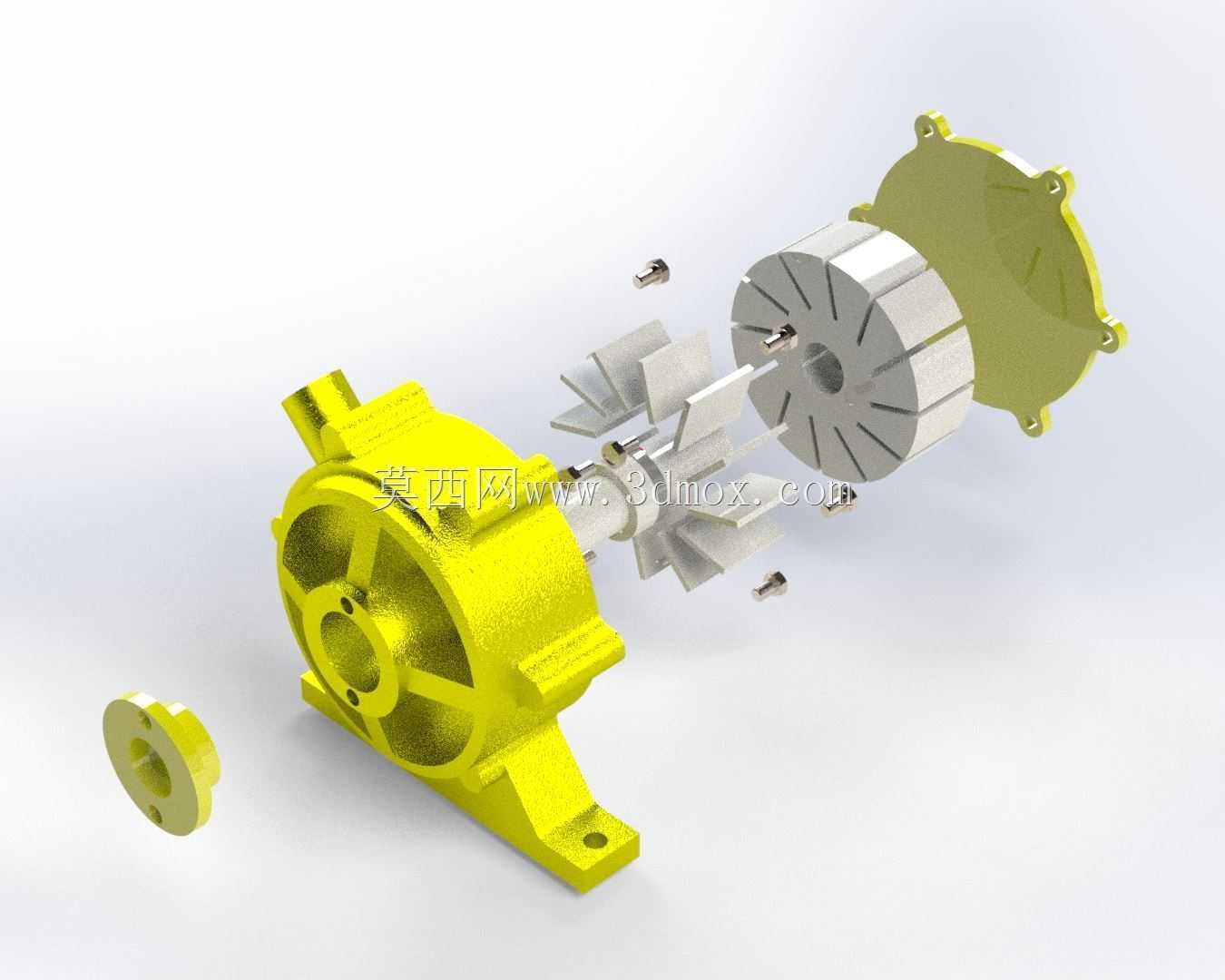

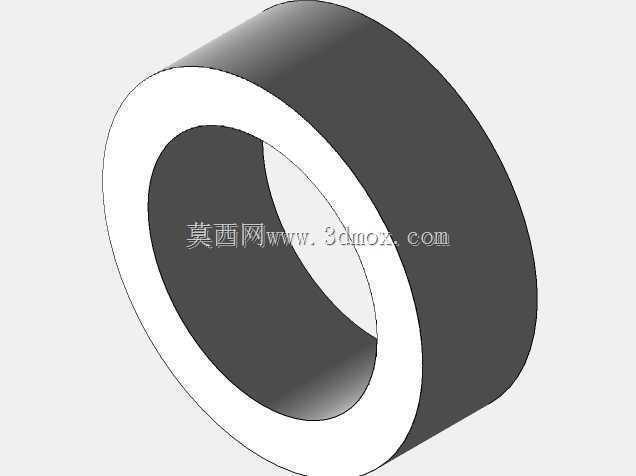

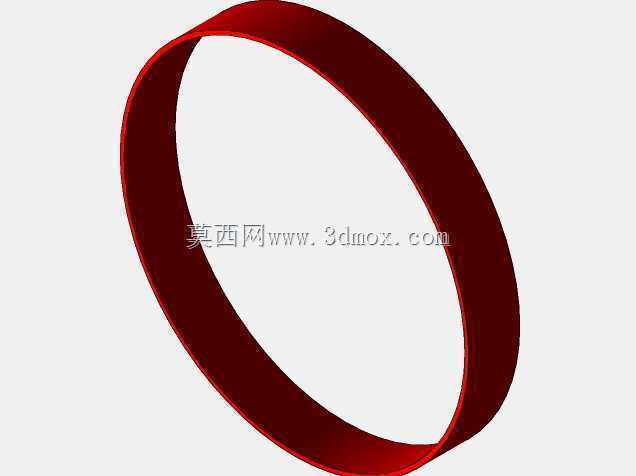

　　叶片泵作为液压系统与低压流体输送场景中的核心动力元件，常被应用在机床液压站、小型工程机械供油回路、轻工设备流体输送单元中，依靠转子槽内叶片的往复滑动改变密闭容腔容积，完成吸油与压油的连续作业，相比齿轮泵具备输出压力脉动小、运转噪音低的特性，适合对运行平稳性有一定要求的中低压工况。本次设计的叶片泵采用了常见的单作用偏心结构布局，拆解后可清晰看到泵壳、转子、叶片、配流盘、端盖、进出油口法兰、安装底座等独立组件，各部件的配合边界在建模过程中做了明确的公差预留，转子与配流盘的端面间隙控制在合理区间，避免内泄过大影响容积效率，同时叶片与转子槽的滑动配合间隙也做了对应设定，保证叶片在离心力作用下能顺畅贴紧定子内壁，形成可靠的密闭工作容腔。

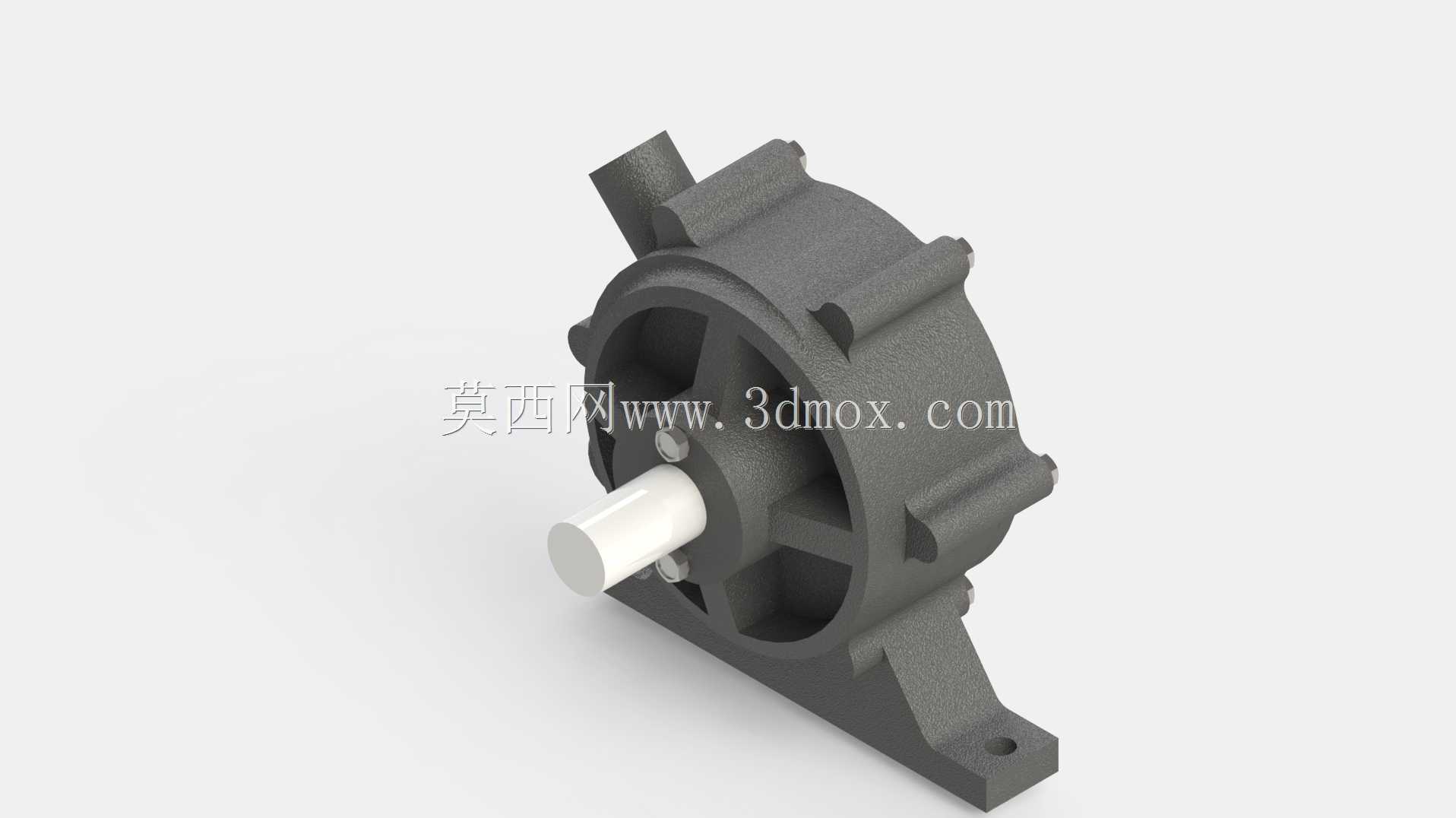

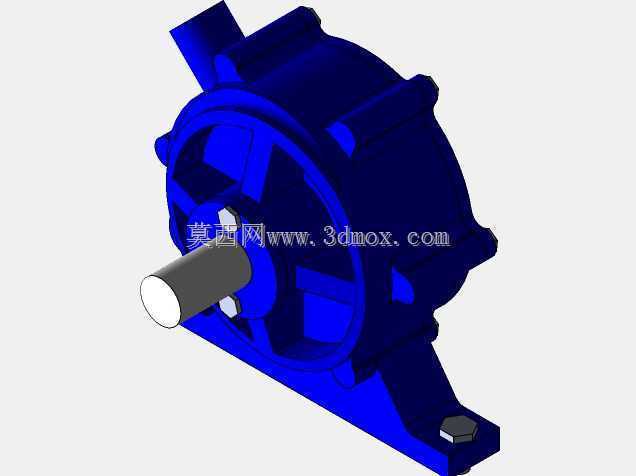

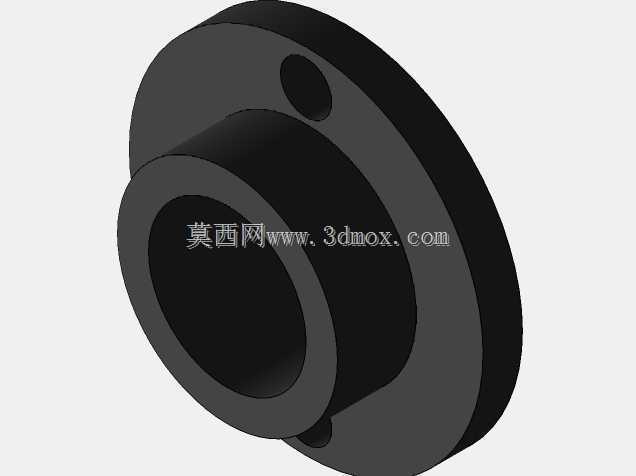

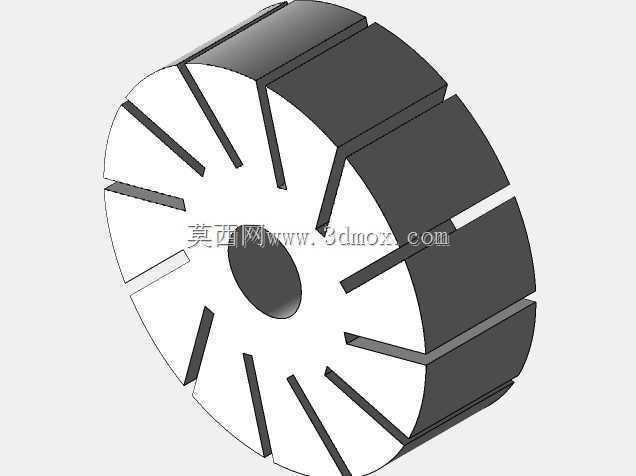

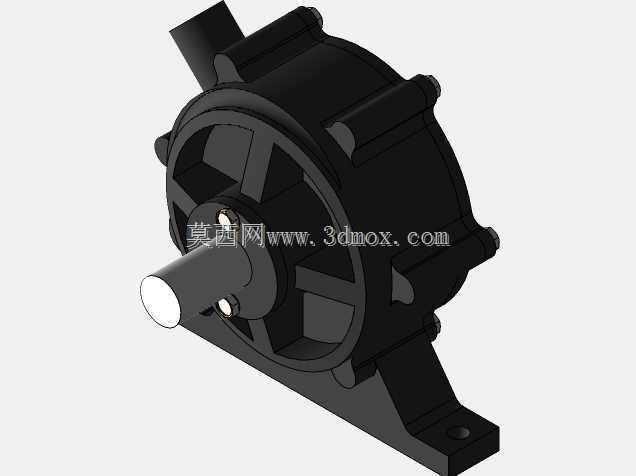

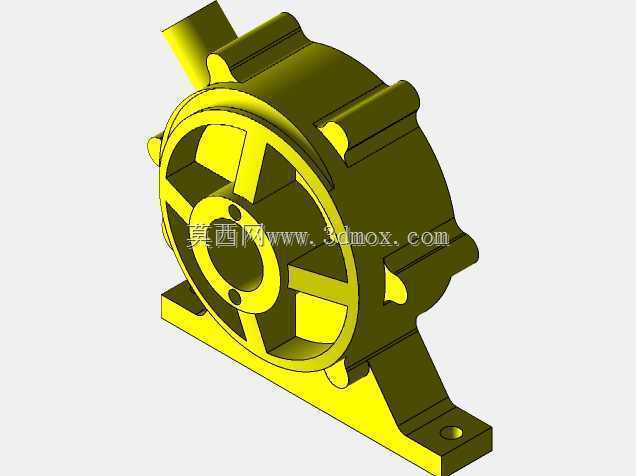

　　从安装边界来看，泵体底部的安装脚设置了两个对称的螺栓过孔，可直接固定在设备安装基面的对应螺孔位置，进出油口采用法兰连接结构，能匹配常规通径的液压管路，端盖与泵壳通过周向均布的螺栓实现紧固，拆解维护时无需挪动泵体安装位置即可完成内部叶片、配流盘的更换作业。设计过程中优先考虑了零部件的加工工艺性，泵壳采用铸件结构建模，壁厚均匀过渡避免铸造应力集中，转子部分的叶片槽采用等宽矩形截面，适配常规铣削加工工艺，定子内曲线采用平滑过渡的圆弧线型，减少叶片高速滑动时的磨损冲击。在功能实现层面，该结构的叶片泵可通过调整定子与转子的偏心距改变输出排量，适配不同流量需求的工况场景，内部流道做了圆弧过渡处理，降低流体流经泵腔时的沿程阻力，

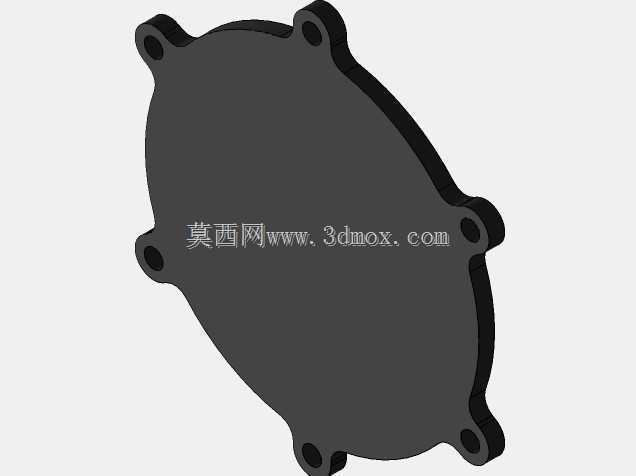

　　端盖处设置的密封槽可适配标准O型密封圈，有效防止工作介质的外泄漏。建模时对所有运动部件做了干涉检查，确认转子旋转过程中叶片与定子、配流盘、泵壳内壁均无运动干涉，各紧固件的安装空间预留充足，可满足实际装配时的工具操作空间要求，整体结构紧凑，轴向与径向尺寸控制合理，不会占用过多设备安装空间，适配多数中小型液压设备的安装布局要求。
