带完整零件结构的凸轮泵三维设计

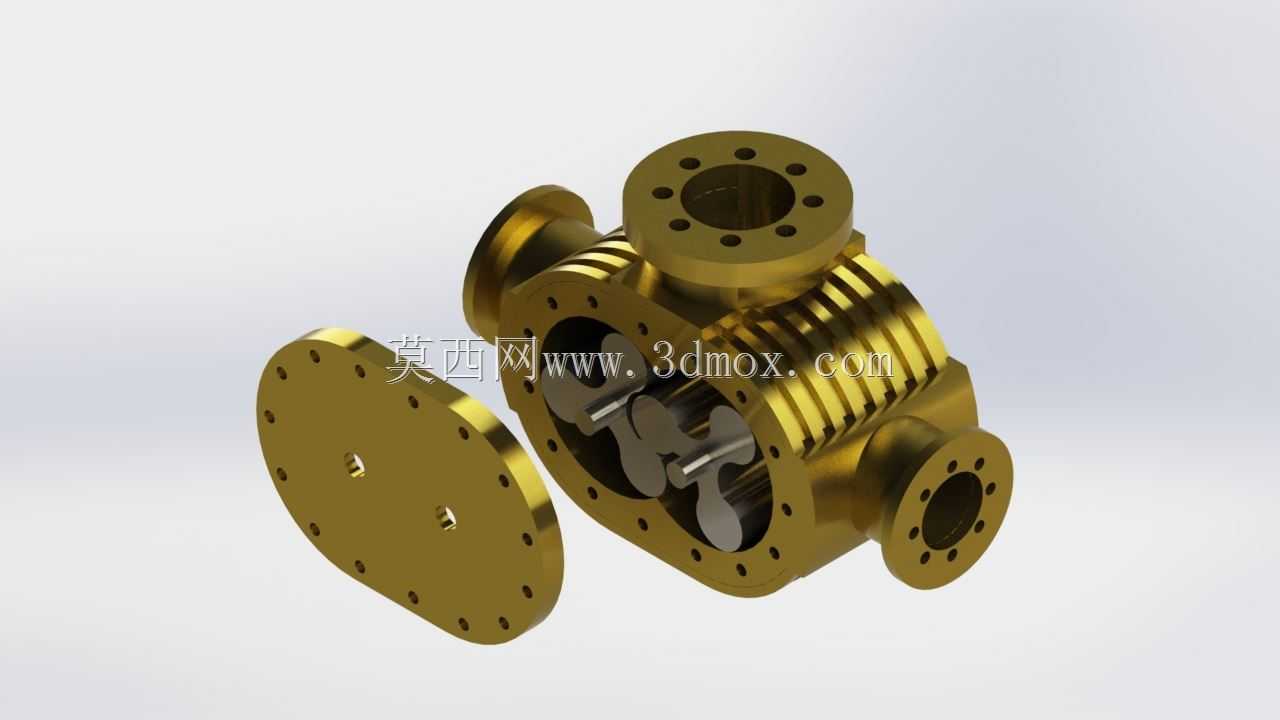

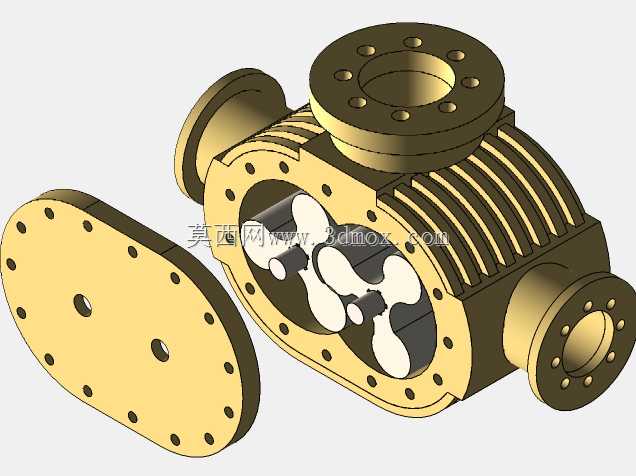

　　在石化、食品加工、市政污废处理这类对流体输送稳定性有严苛要求的工况里，凸轮泵的适配性一直优于多数离心类输送设备，核心原因在于其容积式工作逻辑不会被介质粘度、含固率的波动大幅干扰，哪怕输送含细小颗粒的粘稠介质，也能维持稳定的输出流量与压力，不会出现离心泵常见的气蚀、流量陡降问题。这套凸轮泵的三维结构完整还原了实际量产机型的所有装配关系，从外部的泵壳、进出料法兰、端盖，到内部的凸轮转子、传动轴、密封腔预留位，每一处配合尺寸都对应实际加工的公差要求，没有做简化处理，能直接用于结构验证、装配干涉检查，也可作为同类型泵型改型设计的基础参照。

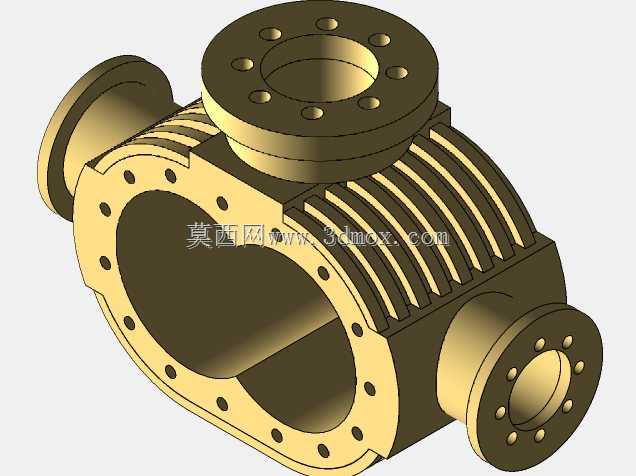

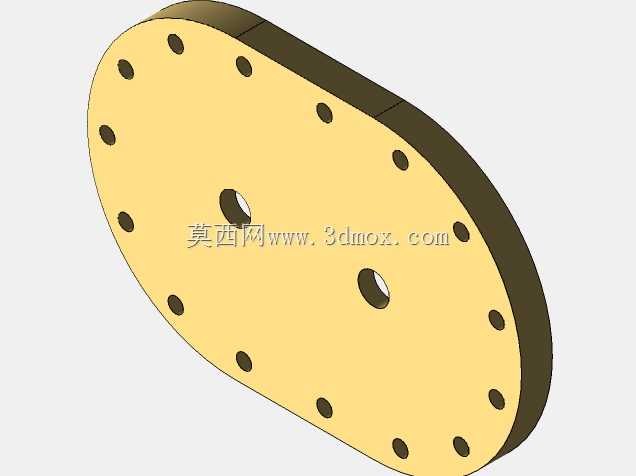

　　从结构设计逻辑来看，这款凸轮泵采用了上下对称的双转子布局，泵壳外部的散热鳍片不是装饰性结构，是针对连续高负荷运行场景设计的，当泵组长时间输送高温介质或者在高转速工况下工作时，鳍片结构能增大壳体与空气的接触面积，把转子啮合、轴承摩擦产生的热量及时散出，避免密封件因为局部过热提前老化失效。进出料口全部采用标准法兰连接结构，法兰盘上的螺栓孔位置、孔径都匹配通用管路的安装标准，现场安装时不需要额外做转接件，能直接对接现有工艺管线，减少现场改造的工作量。端盖与泵壳的连接采用周向均布的螺栓固定，螺栓孔的位置避开了内部转子的运动包络，同时在端盖与泵壳的贴合面预留了密封槽的安装位置，既可以安装O型密封圈应对低压输送场景，也可以更换为金属缠绕垫片满足中高压工况的密封要求，适配不同压力等级的使用需求。

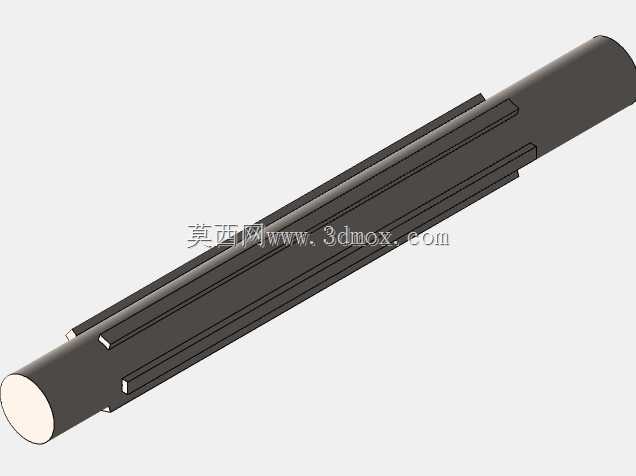

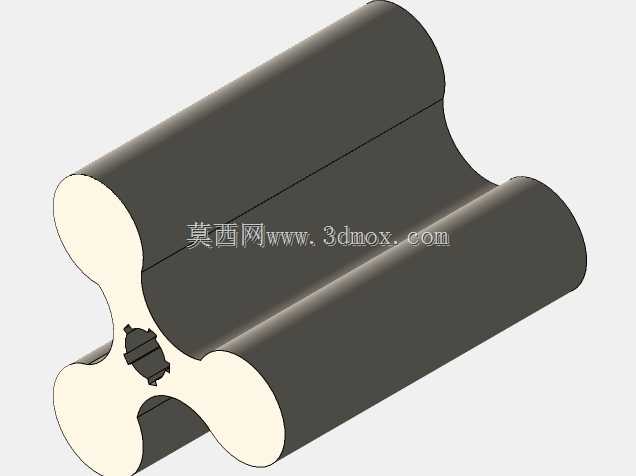

　　内部的凸轮转子采用了三叶型线设计，相比两叶转子，三叶结构在啮合过程中的流量脉动更小，输送过程的压力波动能控制在5%以内，不会因为流量冲击导致管路出现振动，也能降低出口端压力表、流量计这类精密仪表的损耗。转子与泵壳内壁的间隙控制在0.1-0.15mm之间，这个间隙值是经过多轮工况验证的：间隙过大会导致内部回流增加，容积效率下降，输送高粘度介质时的压力上不去；间隙过小则会因为热胀冷缩出现转子与壳体内壁的刮擦，轻则导致运行噪音增大，重则会出现转子抱死的故障。转子与传动轴的连接采用了平键加锁紧螺母的固定方式，能传递更大的扭矩，在输送高粘度介质时不会出现转子与轴相对滑动的问题，同时这种连接结构拆装方便，后期维护更换易损件时不需要专用工装就能完成拆解。

　　安装边界方面，这款凸轮泵的底部预留了标准的安装脚座孔位，孔距匹配通用的泵组安装基座尺寸，进出口法兰的中心高、法兰端面的平面度都符合行业通用安装规范，不管是替换现有老旧泵组还是新上生产线配套，都不需要重新设计安装基座。泵体的轴向尺寸控制得比较紧凑，相比同流量参数的齿轮泵，整体长度缩短了12%左右，在安装空间受限的车间场景里，能节省更多的管路布置空间。另外在泵壳的顶部预留了排气螺塞的安装位，首次开机调试时可以拧开螺塞排净泵腔内的空气，避免空转导致的机械密封干磨损坏，底部则预留了排污口，长期停机或者输送易结晶介质时，可以打开排污口把泵腔内残留的介质排净，避免残留介质凝固堵塞转子间隙，下次开机时出现过载问题。

　　从实际应用的角度看，这套结构的凸轮泵可以覆盖0.2-1.0MPa的输出压力范围，流量区间能适配每小时几立方到几十立方的输送需求，通过调整转子的转速就能匹配不同的流量要求，不需要对泵体结构做大幅改动。针对不同的输送介质，只需要更换转子、端盖密封的材质就能适配：比如输送食品级介质时可以更换不锈钢转子加食品级橡胶密封，输送腐蚀性化工介质时可以衬氟处理泵体内壁，输送含固率较高的污泥类介质时可以更换耐磨合金转子，结构的拓展性很强。整个三维模型的所有零件都做了参数化关联，修改转子直径、泵壳长度等核心参数时，对应的法兰位置、端盖尺寸、螺栓孔位都会自动更新，能大幅缩短改型设计的周期，不需要从零开始重新绘制每个零件。
