外啮合齿轮泵逆向设计三维结构

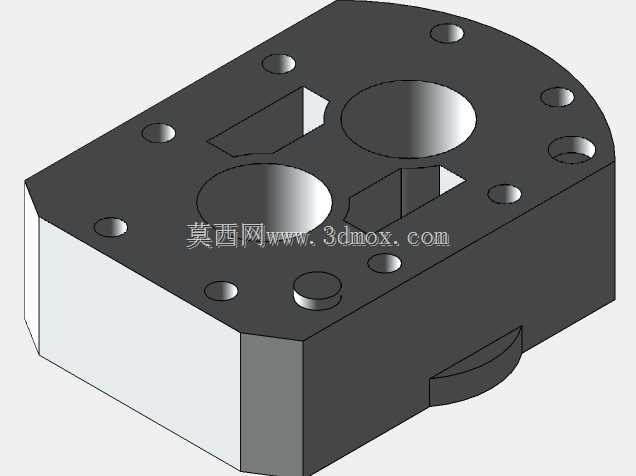

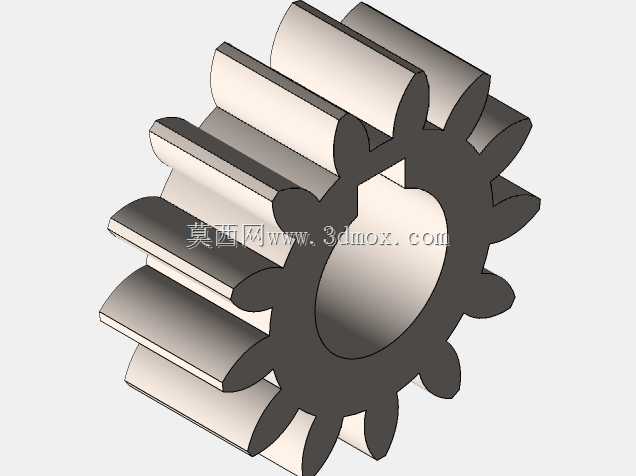

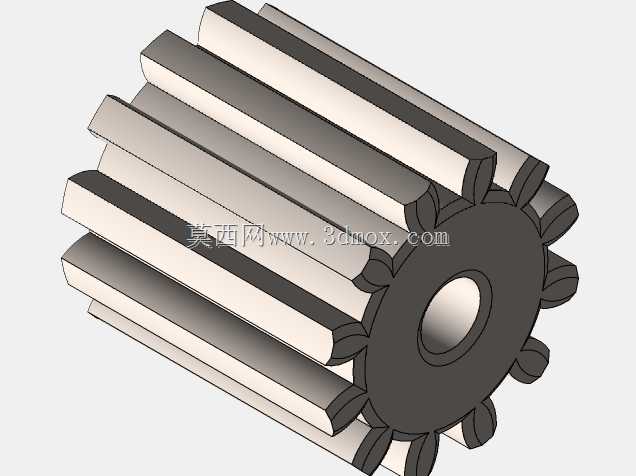

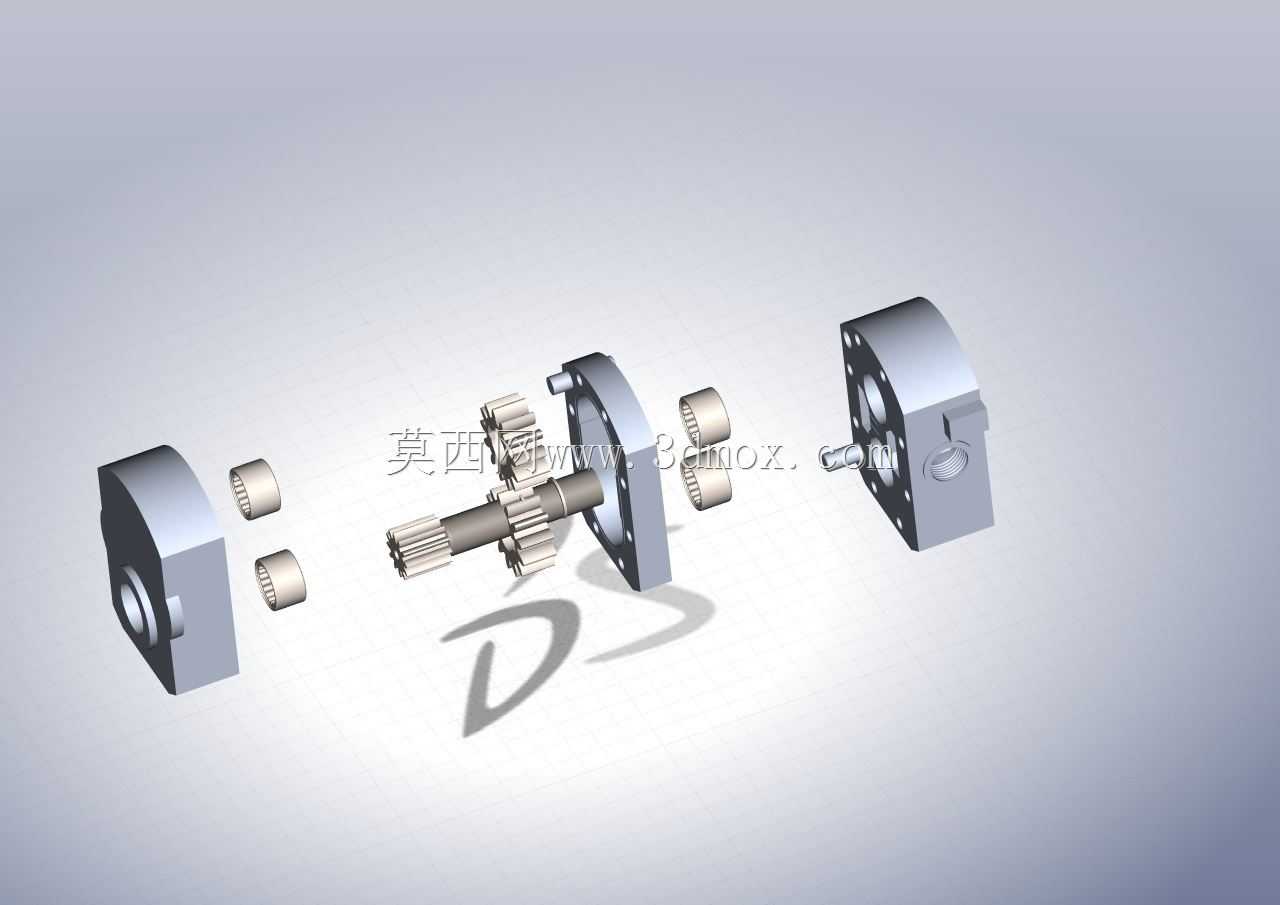

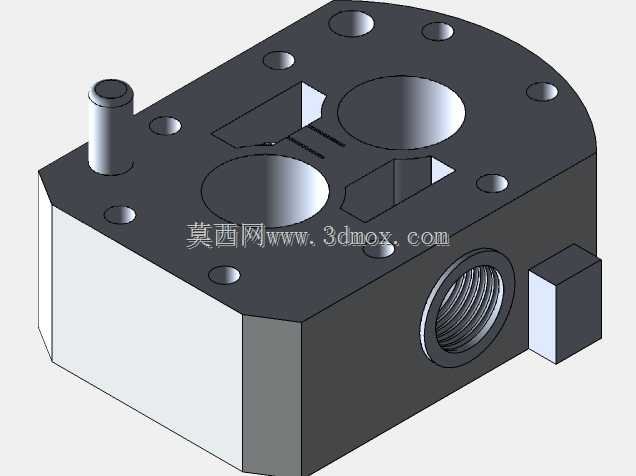

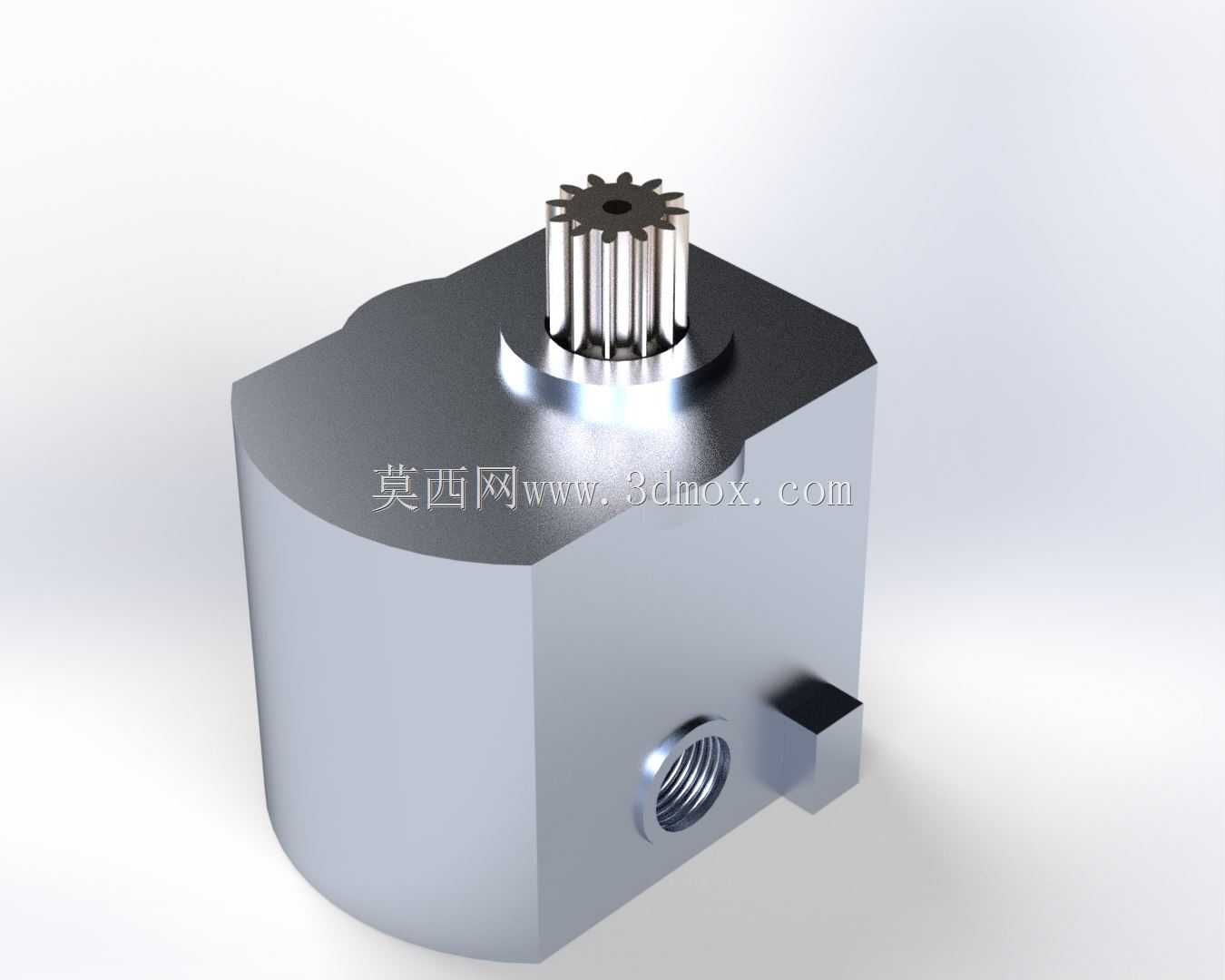

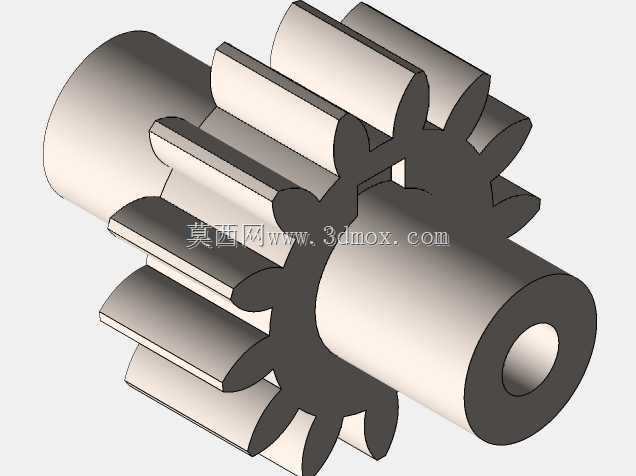

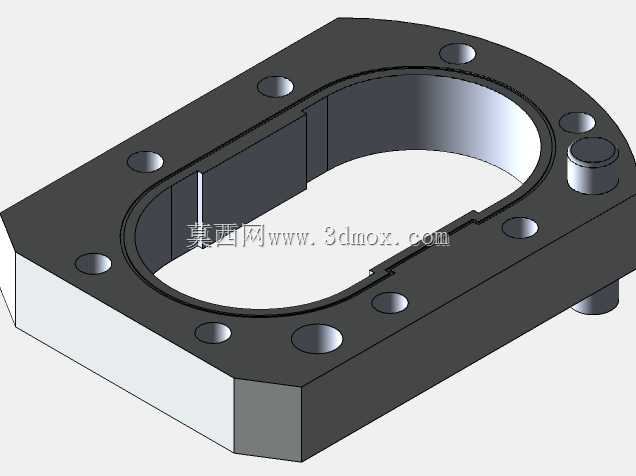

　　在液压系统的实际应用场景里，外啮合齿轮泵是十分常见的动力转换元件，这类结构常被用在小型工程机械、农业机具的液压供油回路中，也会集成在润滑系统、低压流体输送的工位上，承担着把原动机的机械能转化为液压油压力能的核心作用。这次逆向建模的外啮合齿轮泵，在设计思路上完全参照实物的装配逻辑还原，首先从泵体的壳体结构入手，壳体采用一体化铸造成型的腔体结构，进油口与出油口的位置按照实际安装的管路走向布置，侧置的油口带有标准内螺纹接口，能够直接对接常用的液压油管，不需要额外加装转换接头。齿轮副的参数匹配是整个结构的核心，主动轴端伸出的花键结构直接对接动力输入，两个齿轮的齿侧间隙、齿顶与壳体内壁的间隙都按照实际工作的泄漏控制要求还原，

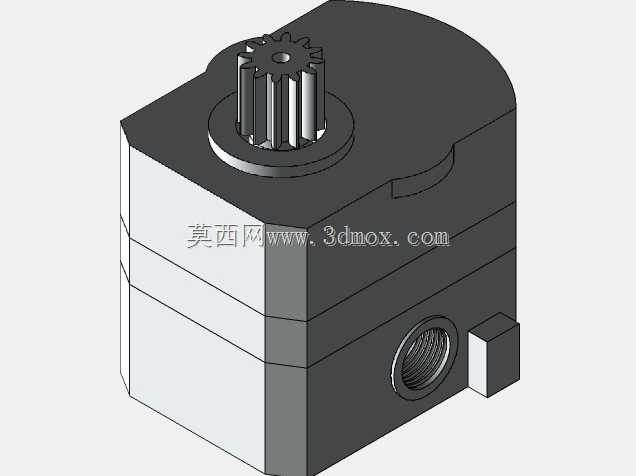

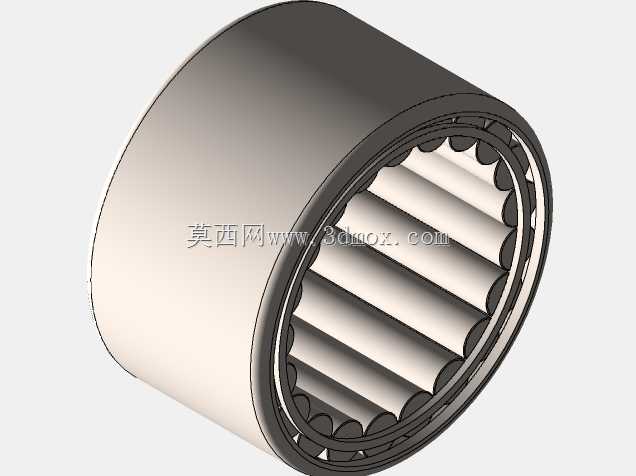

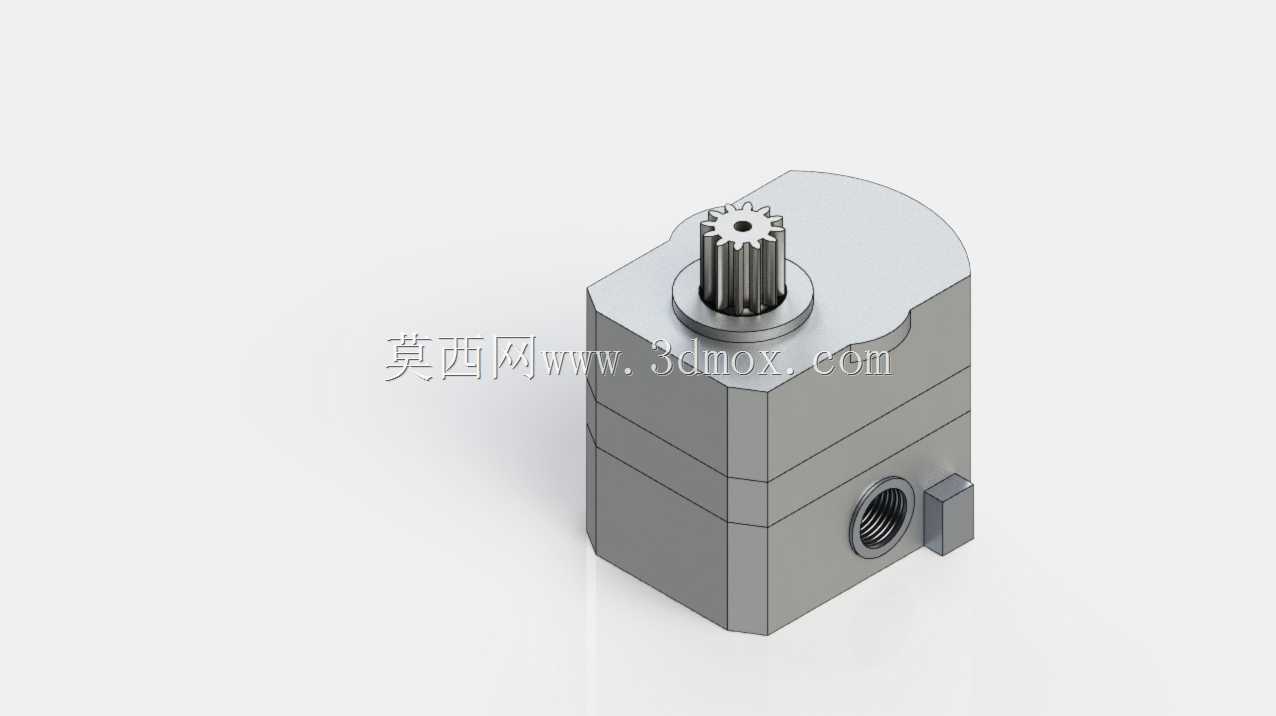

　　保证建模完成后能够直观呈现容积变化的工作逻辑——齿轮啮合脱开的一侧形成负压完成吸油，啮合挤压的一侧建立压力完成压油。从安装边界来看，整个泵体的外形采用近似方形的壳体结构，侧面的安装凸台带有定位止口，能够快速卡入安装位完成定位，轴伸端的密封槽位置也按照实物的密封件尺寸预留，还原了骨架油封的安装空间，避免实际装配时出现密封件挤压变形或者密封失效的问题。建模过程中没有刻意做外观的美化处理，而是把重点放在内部流道的走向、齿轮与端盖的配合间隙、轴承安装位的同轴度这些实际生产中会影响泵体工作性能的结构上，端盖与壳体的连接螺栓孔位置完全对应实物的孔位分布，能够直接用于后续的装配干涉检查。这类齿轮泵的实际工作转速区间通常匹配中小功率的原动机，

　　对油液的清洁度有一定要求，建模时也还原了进油侧的滤网安装位结构，方便选型人员直观判断过滤组件的适配空间。整个结构的尺寸链完全按照逆向测绘的数值还原，从轴伸端的花键参数到壳体的安装孔距，都能直接作为选型参考，不需要再额外核对实物的安装尺寸，对于做液压系统集成的设计人员来说，可以直接把这个模型调入装配体，完成管路布局和安装位的空间校核，避免出现安装时与周边结构干涉的问题。
