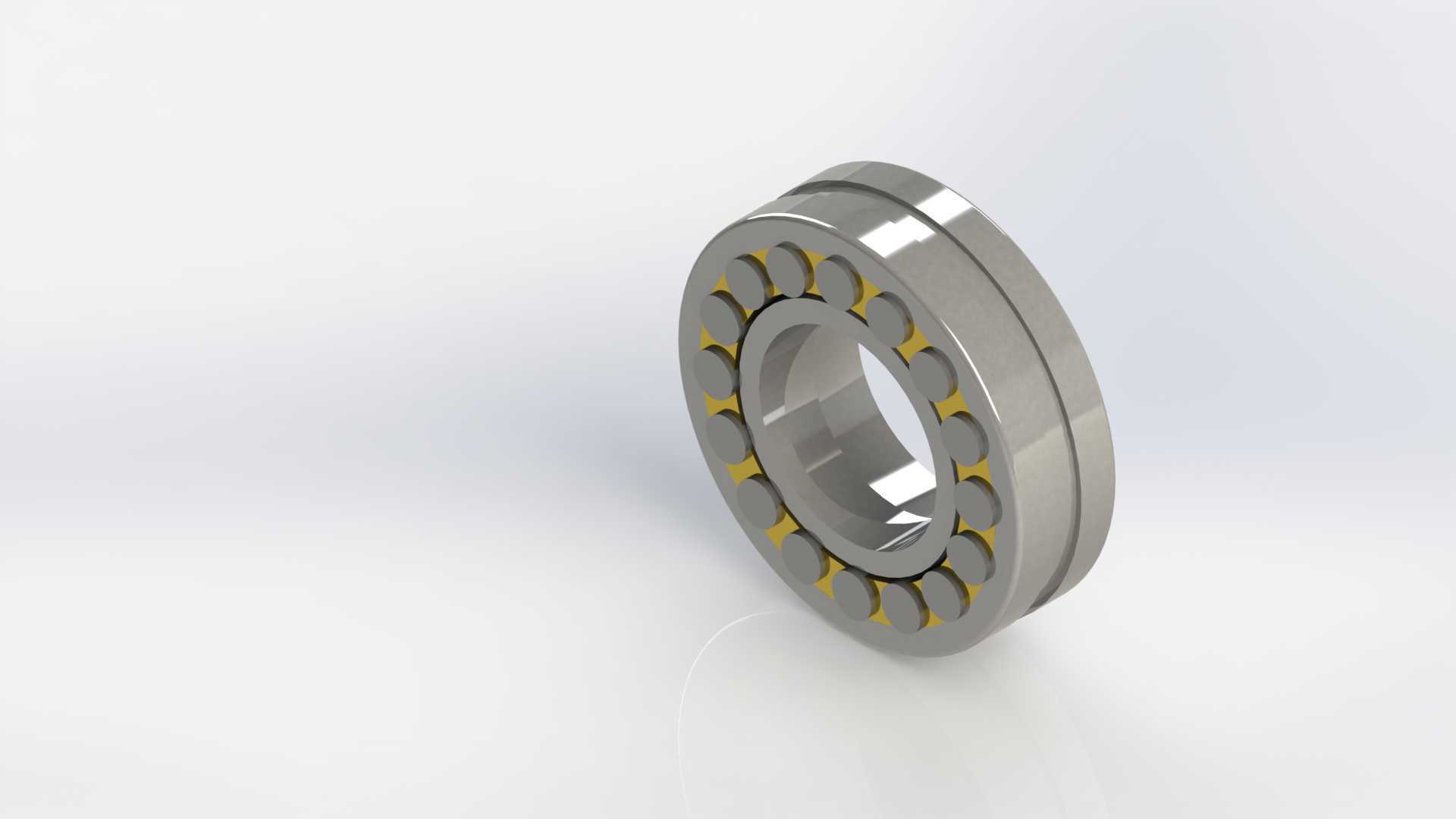

全尺寸调心球面滚子轴承结构设计

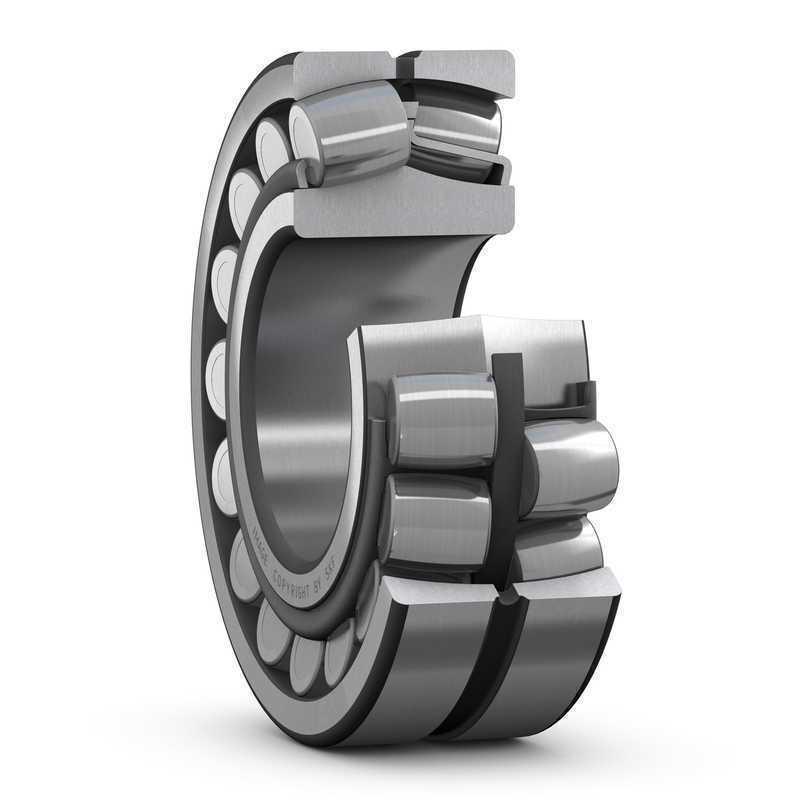

　　在矿山破碎、冶金轧机、风电主轴这类重载且存在轴系挠曲变形的工况场景中，普通深沟球轴承或圆柱滚子轴承往往会因为安装对中误差、轴受载弯曲产生的附加力矩提前失效，球面调心滚子轴承正是为适配这类复杂工况开发的核心回转支撑部件。这类轴承的核心功能是在承受径向重载的同时，兼顾一定的双向轴向载荷承载能力，并且依靠内圈双滚道、外圈球面滚道的结构设计，自动补偿轴系挠曲、安装对中偏差带来的角度误差，避免滚动体与滚道出现边缘接触应力集中，大幅提升重载工况下的部件使用寿命。从设计思路来看，这款全尺寸球面轴承的建模过程完全遵循实际加工装配逻辑：首先确定外圈球面滚道的曲率中心与轴承中心重合，保证调心过程中滚动体始终与滚道保持均匀接触；

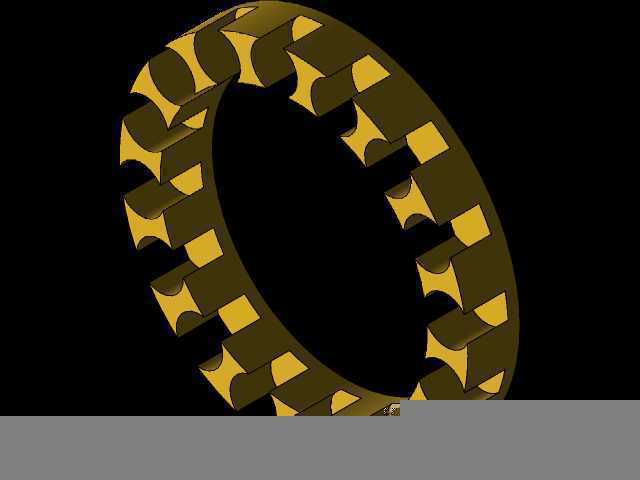

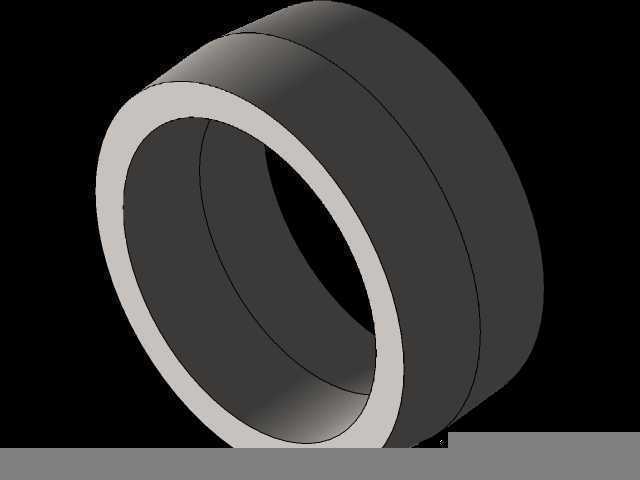

　　内圈设置两列倾斜布置的滚道，滚道倾斜角度根据承载需求匹配，兼顾径向与轴向承载的载荷分配比例；两列对称布置的鼓形滚子，端面做修形处理，与保持架兜孔间隙经过反复校核，既避免滚子运转过程中出现卡滞，又能保证高速运转时滚子的自转稳定性，不会出现歪斜蹭碰内外圈挡边的问题。保持架采用分体式机加工铜保结构，兜孔轮廓与滚子球面轮廓做适配设计，每个兜孔预留合理的润滑脂存储间隙，保证运转过程中滚动体与滚道接触区能形成稳定的油膜，避免干摩擦失效。从安装边界尺寸来看，建模时严格遵循通用安装配合规范：内圈与轴的配合采用基孔制过盈配合，过盈量根据载荷等级匹配常规重载工况的公差带，外圈与轴承座孔的配合采用基轴制过渡配合，既保证外圈不会在轴承座内出现蠕变打滑，

　　又能预留一定的调心转动余量；轴承的轴向定位尺寸、安装倒角、密封槽预留位置都按照行业通用安装规范设置，设计人员在做整机结构设计时，可以直接调用该模型匹配轴系、轴承座的结构尺寸，不需要反复核对轴承的安装边界参数。在实际设备应用中，这类轴承常被安装在振动筛主轴、破碎机偏心轴、减速机低速输出轴、大型输送设备托辊支撑位这类工况恶劣、载荷波动大的位置，相比普通轴承，它的调心角度最大可以达到2到3度，即使安装时轴与轴承座孔存在一定的角度偏差，或者设备运转过程中轴受重载产生弯曲变形，轴承依然可以保持稳定运转，不会因为附加力矩导致滚道点蚀、滚子碎裂。建模过程中对每个滚动体的尺寸、滚道曲率、挡边高度都做了全参数化关联，

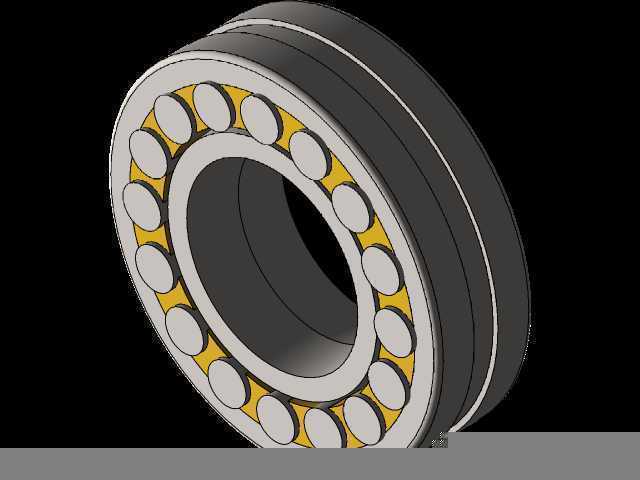

　　设计人员如果需要适配不同载荷等级的工况，可以直接修改参数调整滚子直径、滚道曲率半径、轴承整体宽度与内外径尺寸，快速衍生出同系列不同规格的轴承模型，不需要从零开始重建结构。另外模型中还原了滚子与滚道的接触线修形细节，实际加工中这类修形是为了避免滚子端部出现应力集中，建模时保留这一细节，也方便后续做有限元受力分析时，能更准确地模拟实际接触应力分布，为结构优化提供更精准的模型基础。在装配逻辑上，模型按照实际装配顺序设置了配合约束：内圈与滚子组件先组装为内组件，再装入外圈，保持架的位置与滚子的间隙完全符合实际装配关系，不会出现干涉问题，做整机装配动画或者运动仿真时，可以直接添加旋转约束模拟轴承的运转状态，不需要额外调整配合关系。
