带网纹滚花头部手拧紧固螺钉结构设计

在各类需要频繁手动拆装、无需额外工具辅助的设备连接场景中，滚花手拧螺丝是应用极为广泛的一类紧固零件，小到电子仪器的面板固定、工装夹具的快速锁紧，大到小型设备的检修盖板装拆、检测治具的位置调整，都能见到这类零件的身影。不同于普通外六角或内六角螺钉需要配套扳手、螺丝刀才能完成装拆，滚花螺丝的核心设计逻辑就是通过头部的防滑滚花纹理，提供足够的手部摩擦力，让操作人员直接用手指就能完成拧紧与松开动作，大幅提升小空间、频繁拆装场景下的操作效率。

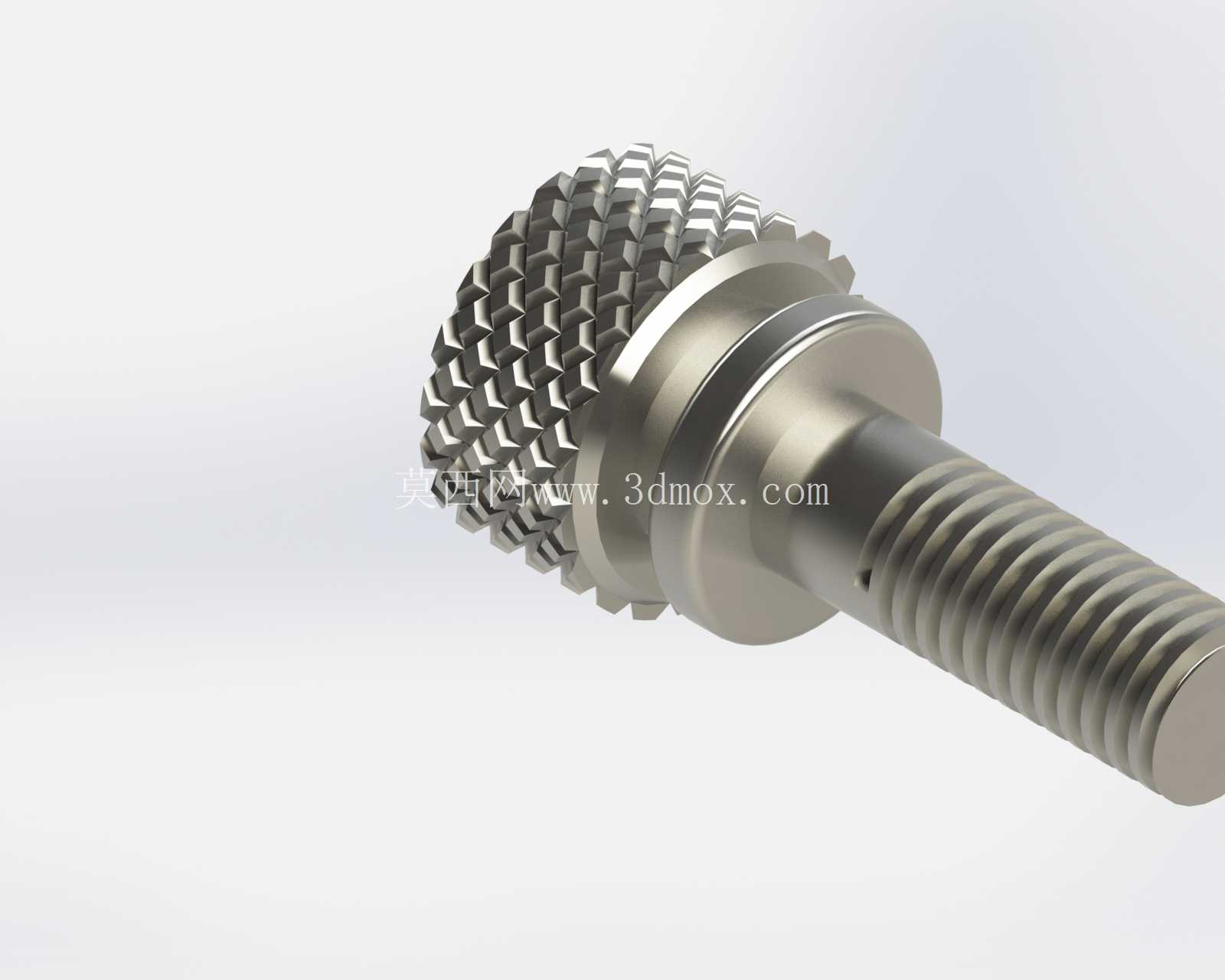

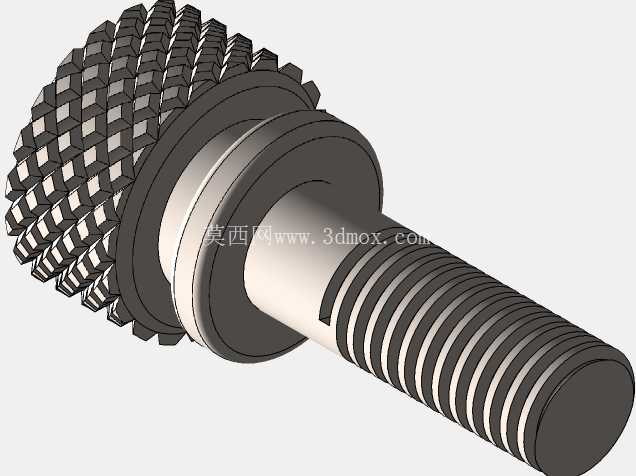

从结构设计来看，这款滚花螺钉采用了头部直径大于螺杆直径的台阶式布局，头部的滚花区域选用了网纹滚花形式，相比直纹滚花，网纹滚花在各个方向的摩擦力表现更均衡，不管是正向拧动还是反向旋松，手指接触时都不会出现打滑现象，滚花的齿距与齿深经过匹配设计，既不会因为齿纹过尖锐划伤操作人员手指，也不会因为齿纹过浅导致摩擦力不足，在手部有少量油污的工况下依然能保持足够的拧动力矩。头部与螺杆衔接的位置设计了退刀槽结构，这个细节结构一方面是为了加工时给螺纹车削工序预留退刀空间，保证螺纹末端的牙型完整，另一方面也能在螺钉拧紧时，让头部下端面与被连接件表面完全贴合，避免出现螺杆根部与安装孔干涉、拧紧后头部歪斜的问题。

螺杆部分采用了标准普通三角螺纹设计，螺纹牙型角为60度，具备良好的自锁性能，螺杆靠近末端的位置设计了一个径向小孔，这个结构是为了需要防松的场景预留的，穿入开口销或者细钢丝后，可以避免设备振动过程中螺钉出现回转松脱的问题，适配有振动工况的设备连接需求。从安装边界来看，设计时需要注意安装孔的过孔尺寸要略大于螺杆大径0.2-0.5mm，保证螺杆可以顺利穿过，头部下端面的贴合区域需要保证平面度不低于0.1mm，避免拧紧时出现应力集中导致螺钉头部断裂；滚花头部的外径尺寸需要比安装孔的沉头孔径大至少2mm，保证拧紧时头部有足够的压紧面，不会陷入安装孔内失去压紧作用。

在实际选型应用中，这类滚花螺钉的拧紧力矩需要控制在合理范围，因为是手动拧紧，不需要过大的预紧力，通常用于不需要大载荷紧固的场景，比如设备的装饰盖板、可调定位挡块、线束固定支架等位置，相比普通螺钉加手拧旋钮的组合结构，一体化的滚花螺丝零件数量更少，安装空间占用更小，整体成本也更低。建模过程中，滚花部分的建模需要注意纹理的均匀分布，保证圆周方向的齿形完全对称，避免出现纹理错位导致的外观瑕疵，同时螺纹部分的建模需要符合标准螺纹的牙型参数，保证后续工程图输出时尺寸标注的准确性，也能直接用于3D打印样件验证或者数控加工的刀路生成。在一些需要经常调整位置的工装结构中，这类滚花螺钉还可以配合弹簧垫片使用，既可以保证手动拧动时的顺畅度，也能在调整到位后保持足够的锁紧力，不会因为设备的轻微振动出现位置偏移。
