手动式机械控制操作手柄总成结构

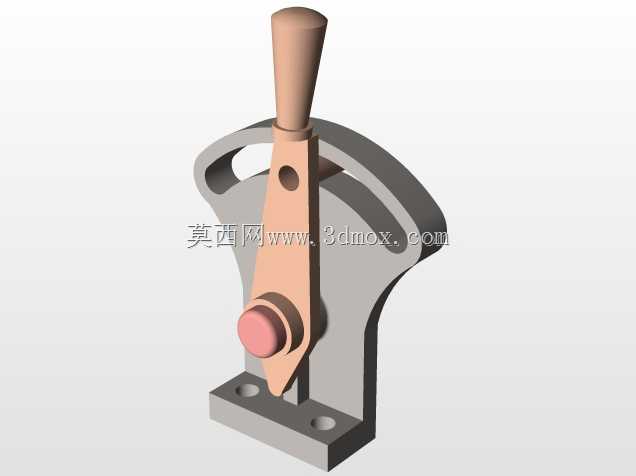

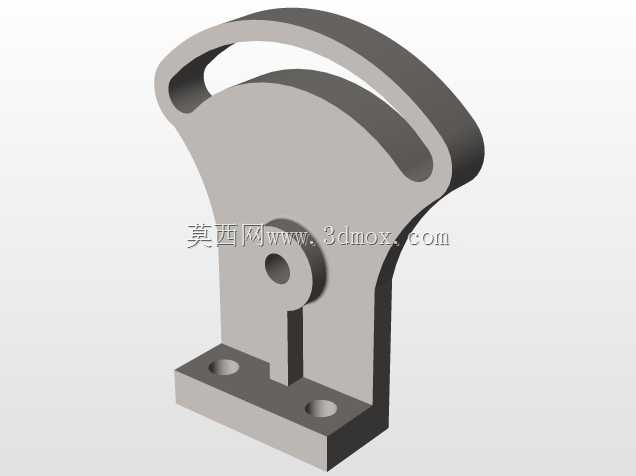

这类手动控制手柄总成，多应用在中小型通用设备的工位旁操作端，常见于小型输送线的档位切换、工装夹具的手动锁紧工位、非标专机的手动模式操作位，也可作为小型机床辅助功能的手动操纵部件，替代部分电控按钮实现纯机械结构的档位保持与切换，在断电、电控系统检修的工况下依然能可靠完成操作动作，适配车间复杂工况下的应急操作需求。从结构功能来看，整套总成分为握持操作段、转轴锁紧段、安装基座三个核心部分，握持段采用符合人体工学的锥台造型，表面无尖锐棱角，操作人员戴劳保手套操作时也能稳定握持，不会出现打滑脱手的情况；转轴段集成了档位定位销结构，扳动手柄时可卡入对应档位的定位槽，无需额外施加保持力就能维持当前操作状态，避免设备运行中因振动出现手柄移位、档位脱开的问题；端部的圆形按压件是档位解锁结构，按下后可解除定位销的卡合状态，即可顺畅扳动手柄切换档位，操作逻辑清晰，新入职操作人员无需长时间培训即可掌握操作方法。设计过程中优先考虑了安装适配性，底部安装基座采用带两个安装孔的平板结构，安装孔的孔距适配常规工业铝型材、钢板焊接机架的安装孔位标准，无需额外加工转接板即可直接固定在设备机架的预留安装面上，基座上部的弧形护板一方面对内部转轴、定位销结构形成防护，避免车间内的切屑、粉尘落入运动副造成卡滞，另一方面也作为手柄扳动的行程限位结构，两个极限位置刚好对应护板的两端止点，无需额外设置行程限位块，减少了整机的零件数量。整套结构的运动副间隙控制在0.1mm以内，扳动过程无明显旷量，定位销采用弹簧预紧结构，长期使用后弹簧预紧力衰减量控制在10%以内，可满足上万次扳动操作的使用寿命要求，适配工业设备长期高频次的操作需求。从安装边界来看，基座底部的安装面平面度要求控制在0.05mm以内，安装时需保证基座固定面与手柄转轴的垂直度，避免扳动过程中出现卡滞；手柄扳动的总行程角度为60度，安装时需预留足够的操作空间，避免周边的管线、其他构件对手柄的扳动行程造成干涉，握持端的最高点距离安装面的高度适配成年人站姿操作的舒适高度，操作人员无需弯腰或抬臂即可完成操作，降低长期操作的疲劳感。结构材质方面，基座与护板部分采用铸铁材质，具备足够的刚性，承受操作时的冲击力不会出现变形，手柄握持部分与按压件采用工程塑料材质，兼顾握持手感与耐磨性能，转轴与定位销采用调质处理的45号钢，表面做发黑防锈处理，适配车间多油污、多粉尘的使用环境，日常维护仅需定期在转轴位置加注少量润滑脂即可，无需复杂的保养流程。
