雕刻机用双扭臂拉杆弹簧三维结构设计

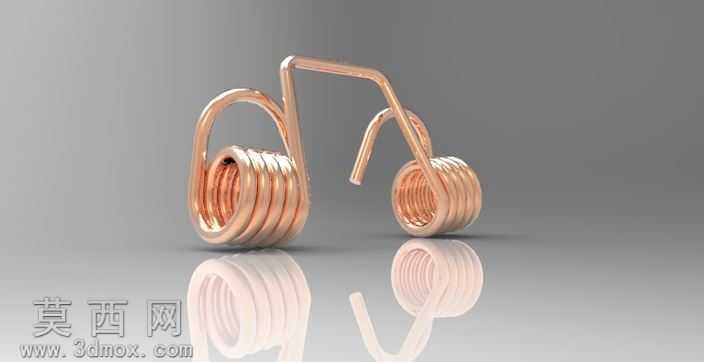

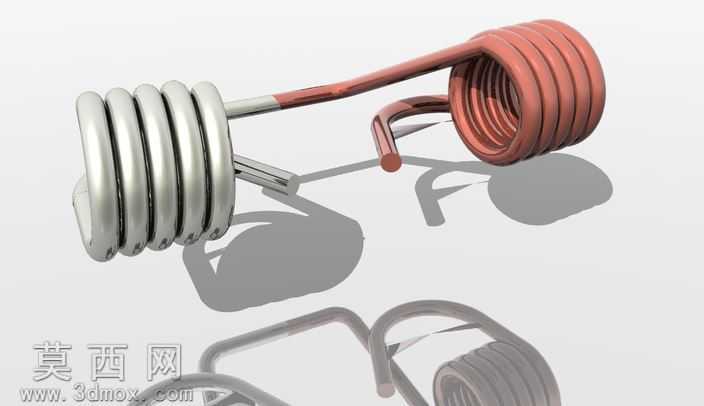

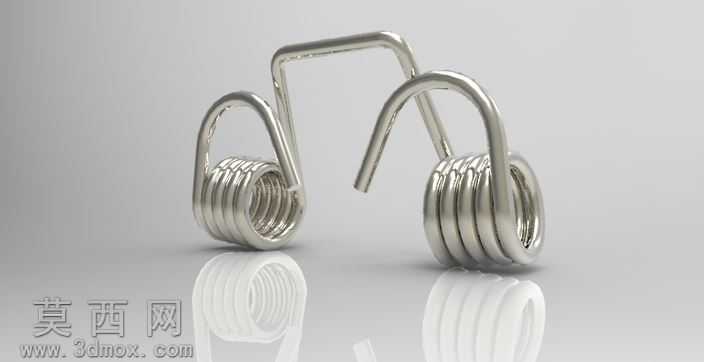

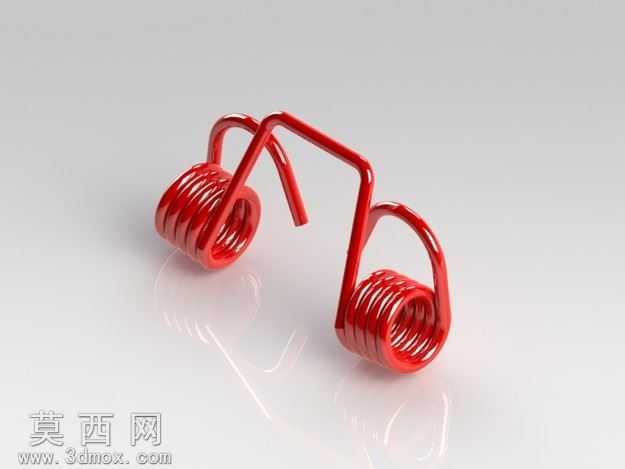

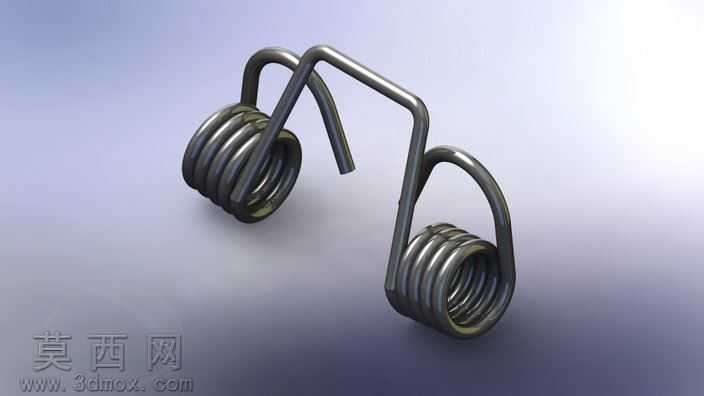

本模型为雕刻机离合器配套的拉杆弹簧三维结构，采用参数化建模方式完成整体结构搭建，建模过程中首先确定弹簧的线径、中径、有效圈数等核心参数，通过螺旋扫描命令生成两端对称的螺旋簧体部分，保证簧体圈距均匀、端面平整，符合扭转弹簧的成型工艺要求。针对两端的异形拉杆臂结构，采用草绘轨迹结合扫描混合的方式构建，精准还原拉杆臂的弯折角度、挂钩造型与过渡圆角，确保两个簧体与连接臂、挂钩的衔接处曲面顺滑无棱角，避免实际使用过程中出现应力集中的问题。材质设置上选用弹簧钢材质参数，调整金属材质的反射率、粗糙度与环境贴图参数，渲染后呈现出不锈钢弹簧的金属光泽与细腻质感，簧体表面的反光效果贴合实际五金件的表面处理特征，倒影效果进一步强化了模型的真实感。结构设计上充分考虑该弹簧的实际使用场景，两端螺旋簧体为对称布局，中间连接臂与两端挂钩的角度经过反复校核，保证安装后能够提供稳定的扭转复位弹力，挂钩的造型适配雕刻机离合器的拉杆安装位，安装后可实现离合动作的顺畅回弹。建模过程中对所有过渡位置添加了符合工艺要求的圆角特征，避免锐边造成的应力断裂风险，整体结构尺寸经过比例校验，各部分比例协调，既满足功能设计要求，也符合弹簧类五金件的加工制造规范，可直接用于装配验证、结构演示以及加工前的参数核对，能够为雕刻机离合器的弹性部件选型、装配调试提供精准的三维数据参考。
