工业传动配套用马达支撑固定支架结构

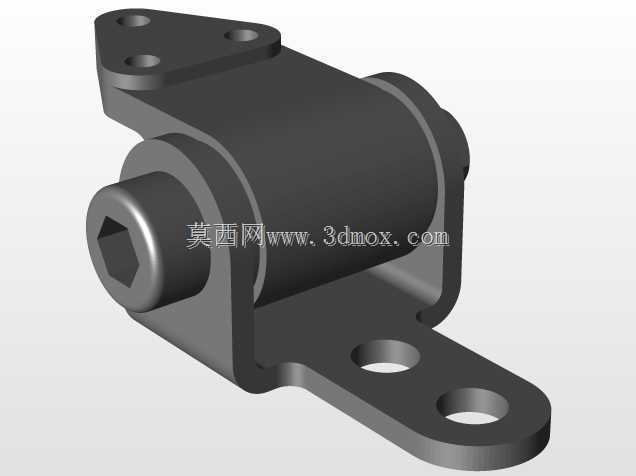

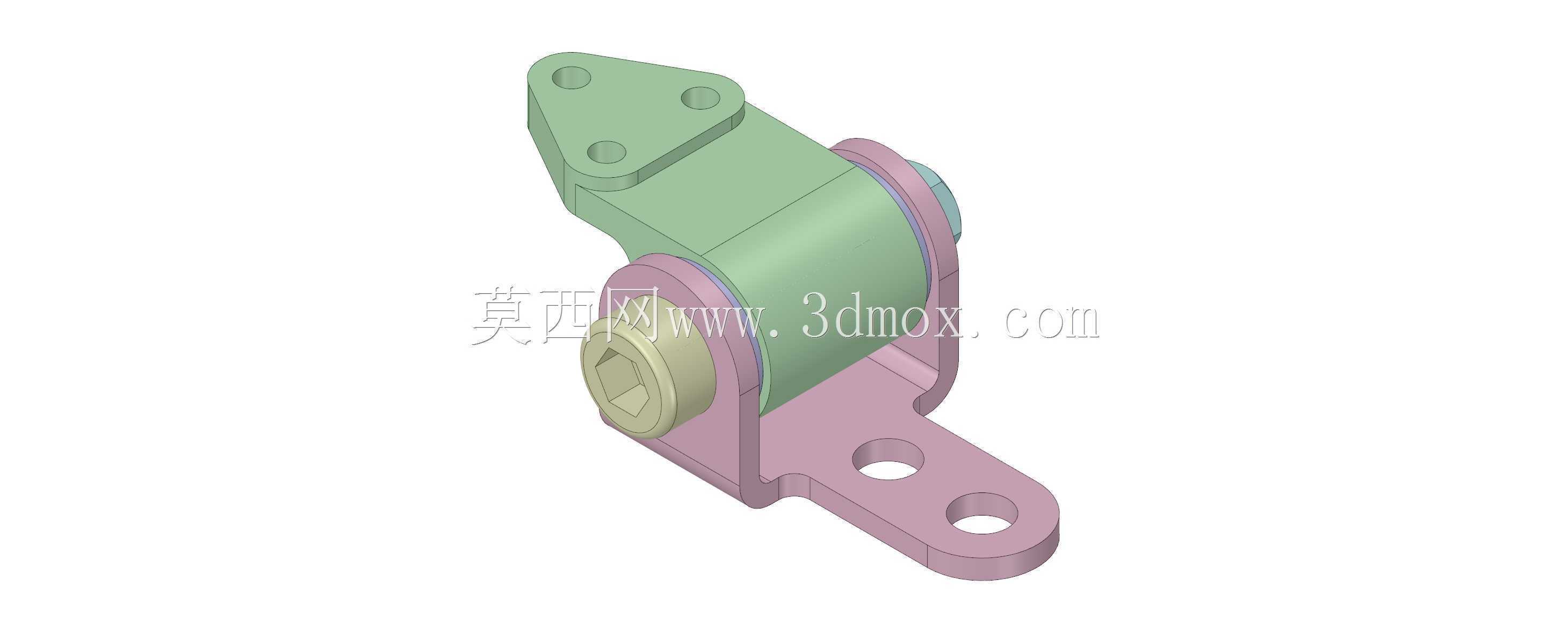

　　在各类中小型工业传动设备、自动化生产线动力单元、小型输送机构的动力端布局中，马达支架是衔接动力输出部件与设备主体机架的核心承载构件，其结构合理性直接决定动力传输的同轴度精度、运行振动幅值以及长期服役的结构可靠性。这款支架的整体结构采用一体化弯板承载设计，主体支撑臂做了斜向加强的构型处理，区别于常规直角焊接支架的应力集中缺陷，斜向支撑臂的截面厚度经过载荷校核，能够抵消马达运转时产生的径向扭矩与轴向窜动载荷，避免长期运行后支撑臂出现形变偏移。支架上端设置的铰接式吊耳结构，并非用于整机组吊装，而是适配设备上的张紧调节机构，可通过该铰接点配合调节螺栓调整马达的安装倾角，以此实现传动皮带或者同步带的张紧度微调，无需额外加工张紧轮安装位，

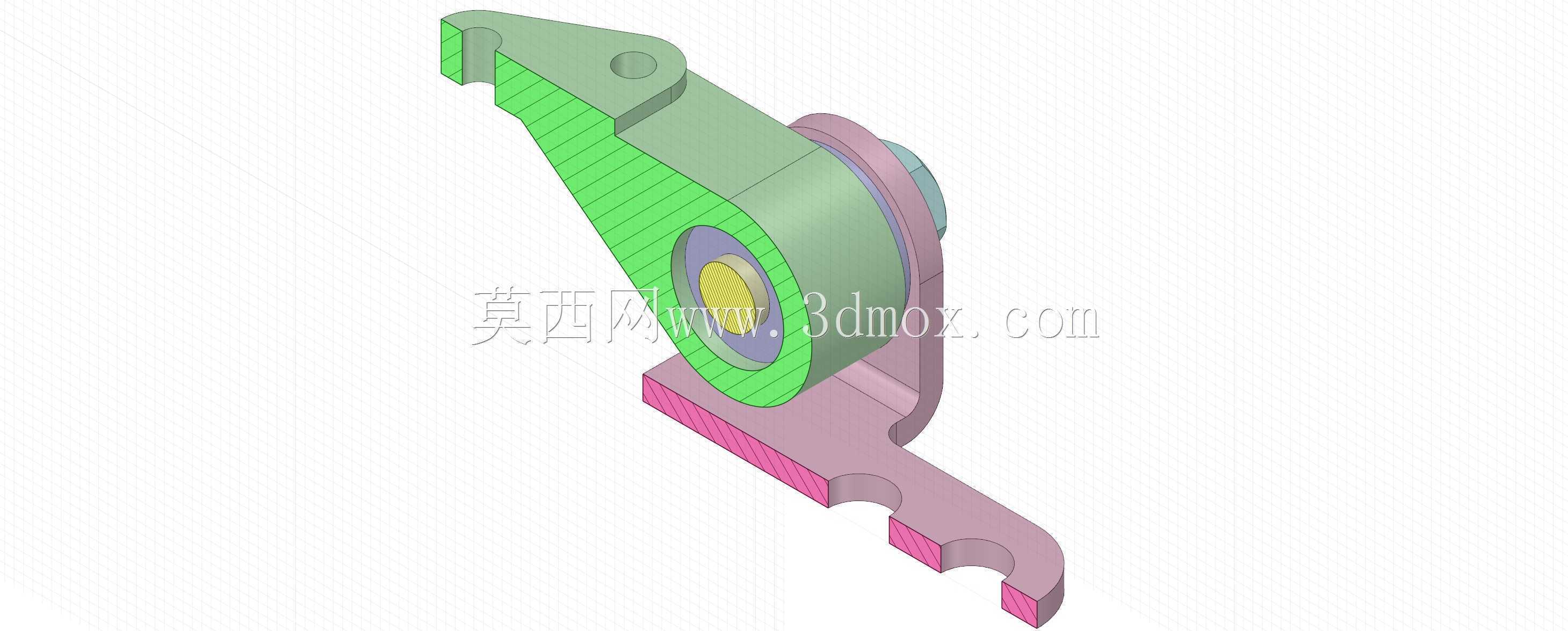

　　简化了整机的结构布局。中部的环形安装位是马达的核心承载区域，内环直径匹配常规小型法兰安装式马达的止口尺寸，环形端面预留的安装孔位采用均布设计，可适配不同安装孔距的同功率段马达，提升了支架的通用适配性，环形结构的壁厚做了渐变加厚处理，靠近支撑臂连接的位置壁厚更大，能够将马达运转的振动均匀传导至整个支撑结构，避免局部应力集中导致的连接螺栓松动。下部的安装底板采用带缺口的平板构型，两个半圆缺口对应机架上的固定螺栓位，安装时可先将螺栓预拧在机架上，再将支架缺口对准螺栓推入就位，再拧紧螺母即可完成固定，相比全封闭安装孔的支架，这种设计大幅降低了安装对位的难度，尤其适合设备内部狭窄空间的装配作业，底板与支撑臂的连接位置做了三角加强筋结构，

　　抵消马达启停瞬间的冲击载荷。从安装边界来看，这款支架的整体外轮廓尺寸适配功率在0.75kW到2.2kW区间的中小型马达，安装后马达输出轴的中心高与下部安装面的垂直距离经过精准校核，可直接匹配常规线速度要求的皮带轮传动组合，无需额外调整机架高度或者加装垫块；支架的侧向突出尺寸控制在紧凑范围内，不会与设备侧方的走线槽、防护板等周边构件产生干涉，可直接集成到各类小型自动化设备、输送线、专用加工机具的动力端结构中。在实际选型应用中，这类支架多用于食品包装输送线的驱动端、小型木工机械的动力单元、自动化分拣设备的传动模块等场景，其结构设计兼顾了承载强度、安装便捷性与调节灵活性，相比通用型平板焊接支架，一体化的构型减少了焊接工序带来的形变误差，安装后的同轴度更容易保证，能有效降低马达轴承的额外径向载荷，延长动力部件的使用寿命。
