织物盘式挠性联轴器三维结构设计

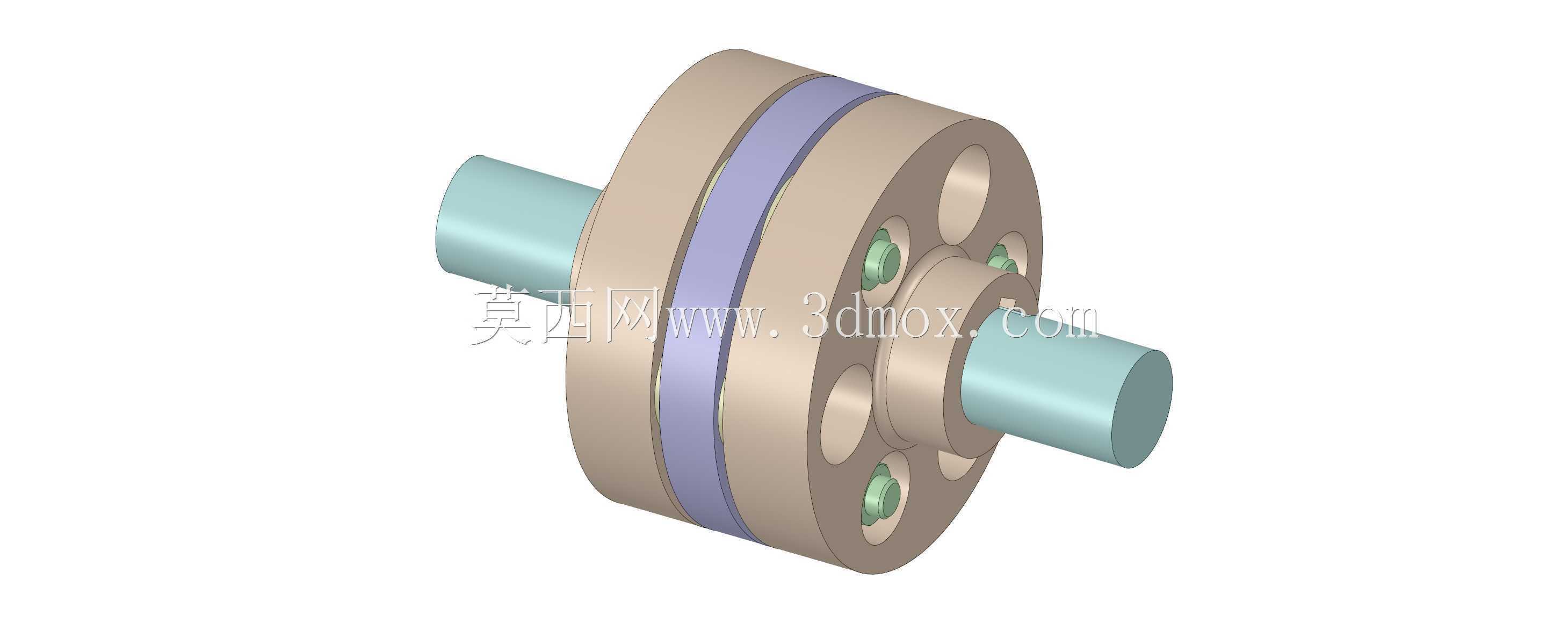

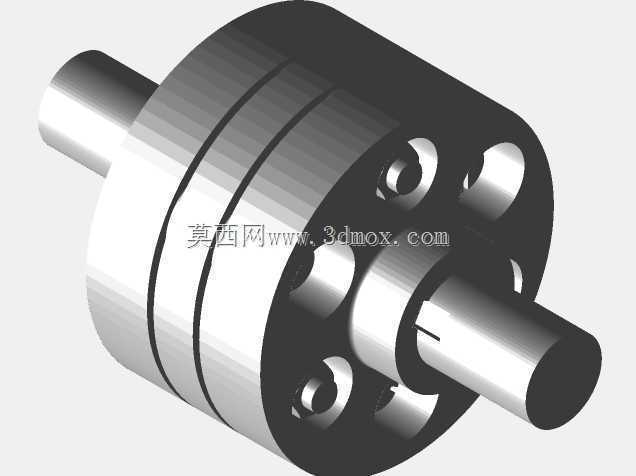

　　织物盘式联轴器属于挠性联轴器范畴，在中小功率传动轴系中应用十分广泛，常见于纺织机械、轻工输送设备、小型风机泵类等对传动缓冲有要求的工况场景，这类场景往往存在两轴安装对中误差、启动冲击载荷、运行中小幅振动偏移的问题，刚性联轴器无法适配这类偏差，而织物盘结构可以通过自身的弹性变形补偿径向、角向与轴向的安装偏差，同时吸收传动过程中的冲击能量，降低轴系两端轴承的附加载荷，延长整套传动部件的使用寿命。从结构设计逻辑来看，该联轴器采用对称分体式轮毂结构，两个轮毂分别通过键连接与主动轴、从动轴配合，轮毂端面设计有均匀分布的夹紧凸台，织物盘被夹装在两侧轮毂的凸台之间，通过周向布置的紧固件实现扭矩传递，不需要额外的润滑结构，日常维护工作量极低。

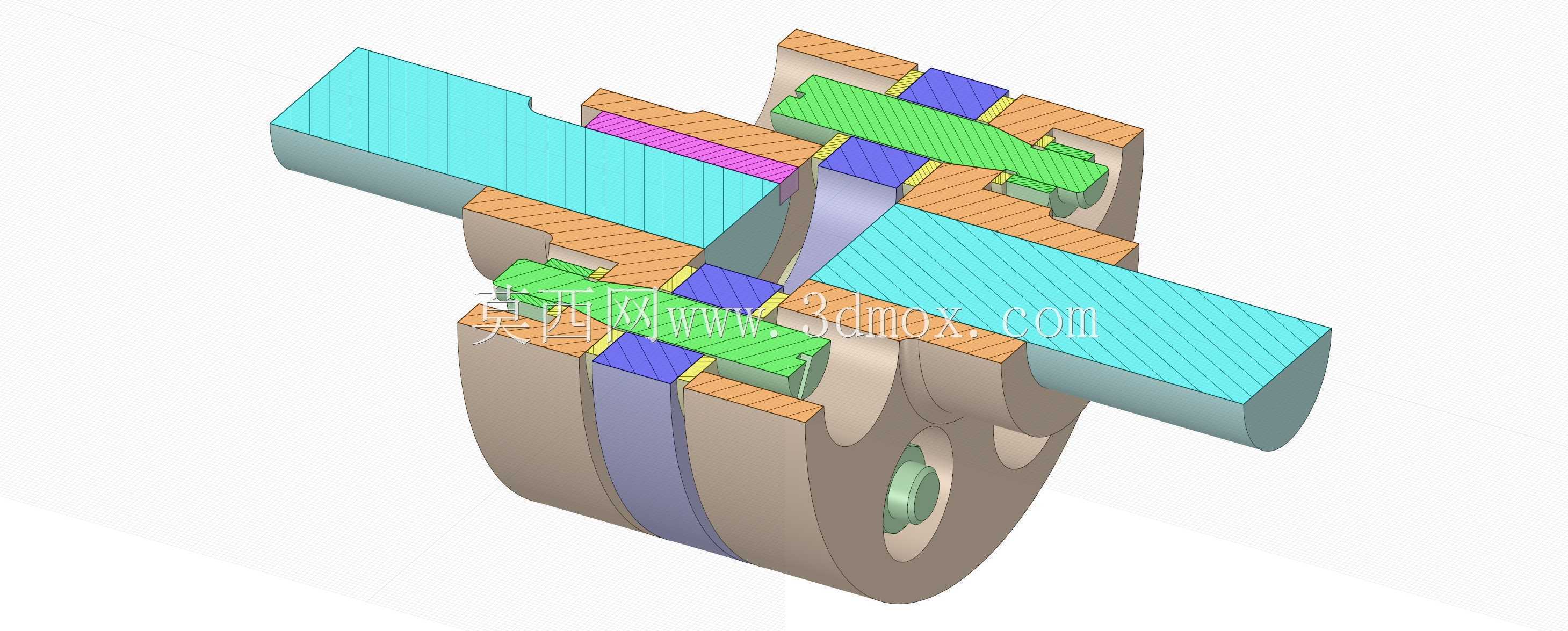

　　设计过程中需要重点关注安装边界尺寸：轮毂内孔直径需要匹配常用的标准轴径系列，轮毂外圆尺寸不能超出安装空间的回转半径限制，织物盘的外径要略大于轮毂夹紧面直径，保证弹性变形区域有足够的形变余量，同时紧固件的沉孔深度需要精准控制，避免螺栓头突出轮毂端面干涉周边防护结构。在功能特性层面，织物盘采用高强度纤维织物复合耐温橡胶材质，既具备足够的抗扭强度传递额定扭矩，又能通过纤维层间的微小错动实现偏差补偿，相比金属弹性元件联轴器，它的阻尼特性更优，能有效衰减传动过程中的扭转振动，尤其适合转速波动较大、频繁正反转的传动场景。建模过程中需要还原各零件的配合关系：轮毂与轴的配合采用过渡配合公差，夹紧面做防滑纹理处理提升摩擦力，

　　织物盘的安装孔位与轮毂凸台采用间隙配合，方便现场安装时的对位调整，同时要预留紧固件的装拆操作空间，保证不用拆卸两端轴上的其他部件就能完成联轴器的更换维护。这类联轴器的对中补偿量有明确的设计阈值，径向补偿量通常在零点几毫米级别，角向补偿量不超过1度，轴向补偿量根据织物盘厚度不同在数毫米范围内，选型时需要结合实际轴系的对中精度、载荷特性、运行转速匹配对应的规格，避免超出补偿范围导致织物盘过早撕裂失效。
