涡轮增压压缩机叶轮SolidWorks设计模型

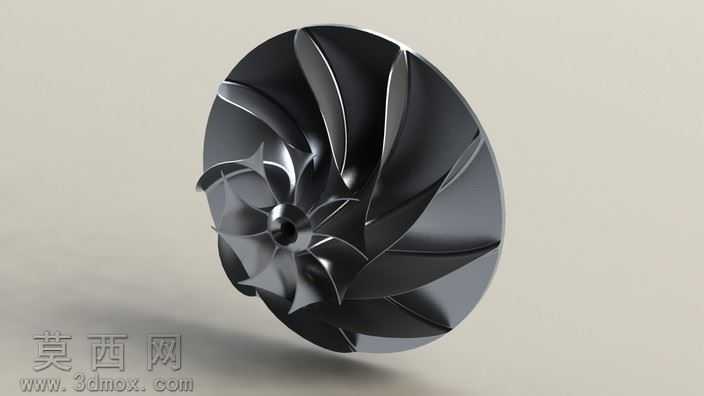

本模型为涡轮增压配套的压缩机叶轮三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循离心式压气机的气动设计逻辑，对叶片型线、轮盘轮廓、轮毂曲面均做了精准的参数约束，可通过修改关键尺寸参数快速适配不同排量、不同增压比的动力系统需求。模型完成后在软件内置的渲染模块中完成效果呈现，材质选用哑光金属质感的航空级铝合金材质，还原了精密机加工后叶轮表面的细腻金属光泽，同时对叶片前缘、后缘的锐边做了符合加工工艺的倒角处理，避免模型出现不符合实际生产的尖锐结构。从结构设计来看，该叶轮采用长短叶片交错布置的结构形式，长叶片负责主要的气流做功，短叶片用于分流叶道内的气流，抑制高转速下的气流分离，提升压气机的工作效率与喘振裕度；轮盘部分采用等强度设计思路，从轮毂到轮缘的厚度渐变过渡，既保证了高转速工况下的结构强度，又通过轻量化设计尽可能降低了叶轮的转动惯量，提升涡轮增压器的动态响应速度。轮毂中心的安装孔与定位端面做了精准的配合尺寸设计，可直接与增压器的转轴完成装配适配，叶片与轮盘的连接位置做了圆滑的圆角过渡，既降低了应力集中风险，也符合五轴铣削加工的工艺要求，避免加工过程中出现刀具干涉问题。设计过程中同步参考了涡轮增压器的实际工况需求，对叶片的出口安装角、叶道的扩张比做了反复的参数校核，确保模型的结构合理性，既可以作为机械设计相关专业学习离心式压气机结构、叶轮参数化建模的教学案例，也可作为涡轮增压系统研发、压缩机性能仿真的基础参考模型，帮助设计人员快速完成方案迭代与结构验证。
