卡利普板级进冲压模具结构设计

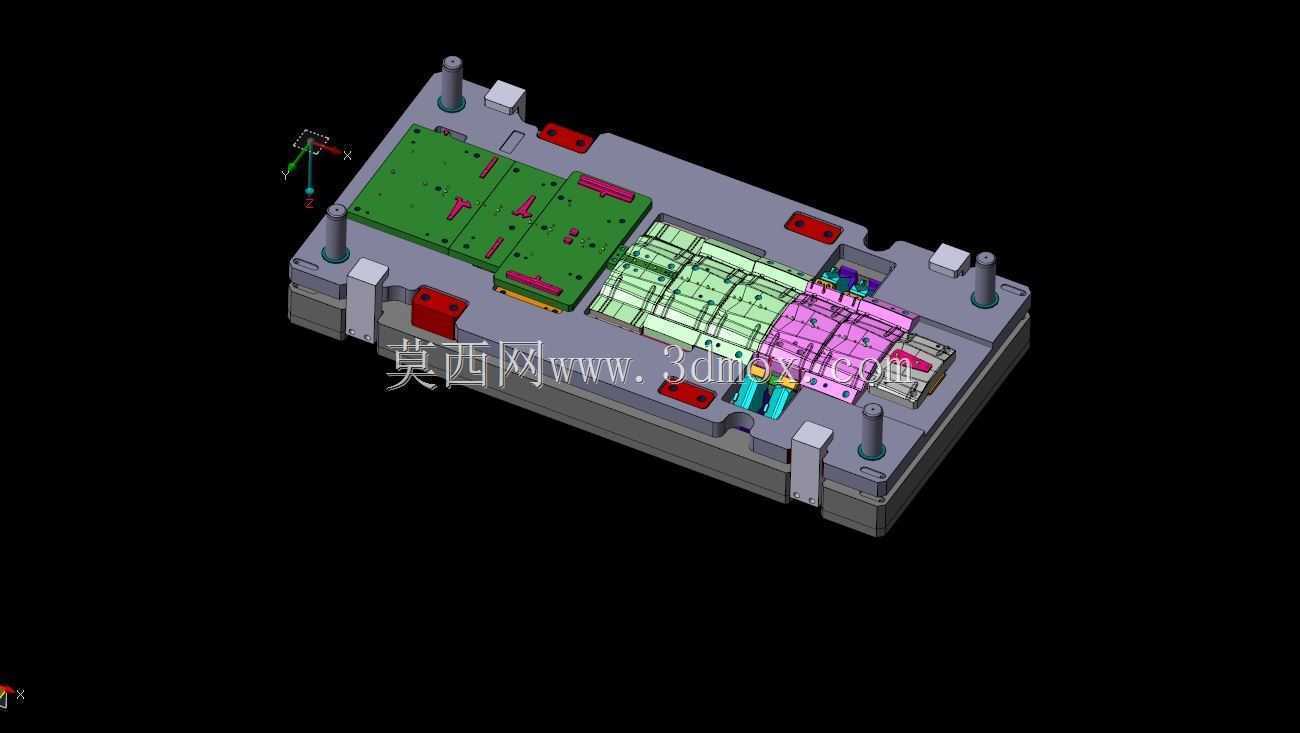

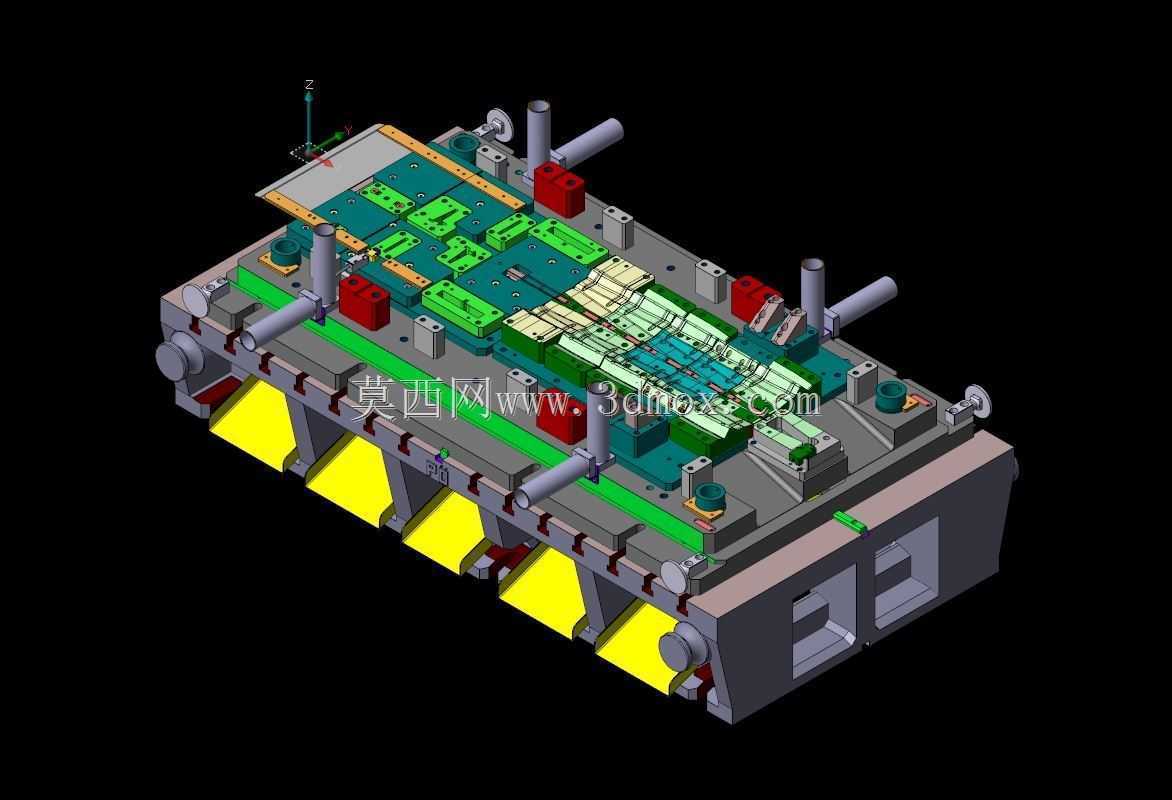

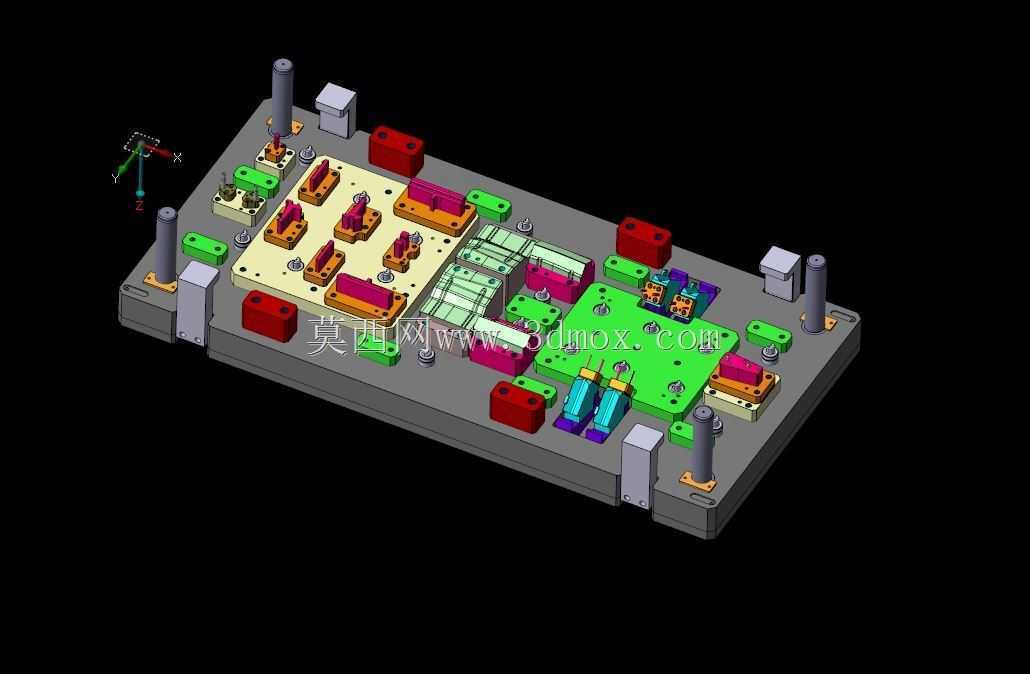

　　这套级进模针对卡利普薄板类冲压件的连续量产需求设计，主要应用于家电、电子五金领域的薄板结构件批量冲压生产场景，适配常规开式单点压力机的安装接口，可在单台压机上完成多道冲压工序的连续作业，无需多台设备分步周转，大幅降低薄板件加工过程中的定位误差与周转损耗。整套模具采用正装式多工位排布逻辑，沿料带送进方向依次布置冲裁、折弯、局部成型、精修、落料工位，各工位间通过抬料钉与导料板约束料带运行轨迹，送进步距通过侧刃与导正销配合实现精准定位，避免多工位累计步距误差导致的零件尺寸超差。模具上下模座采用45钢调质处理，保证长期冲压载荷下的基础刚性，避免模座变形导致的凸凹模间隙偏移；凸模与凹模镶块采用合金工具钢淬火处理，针对薄板冲裁的小间隙需求，

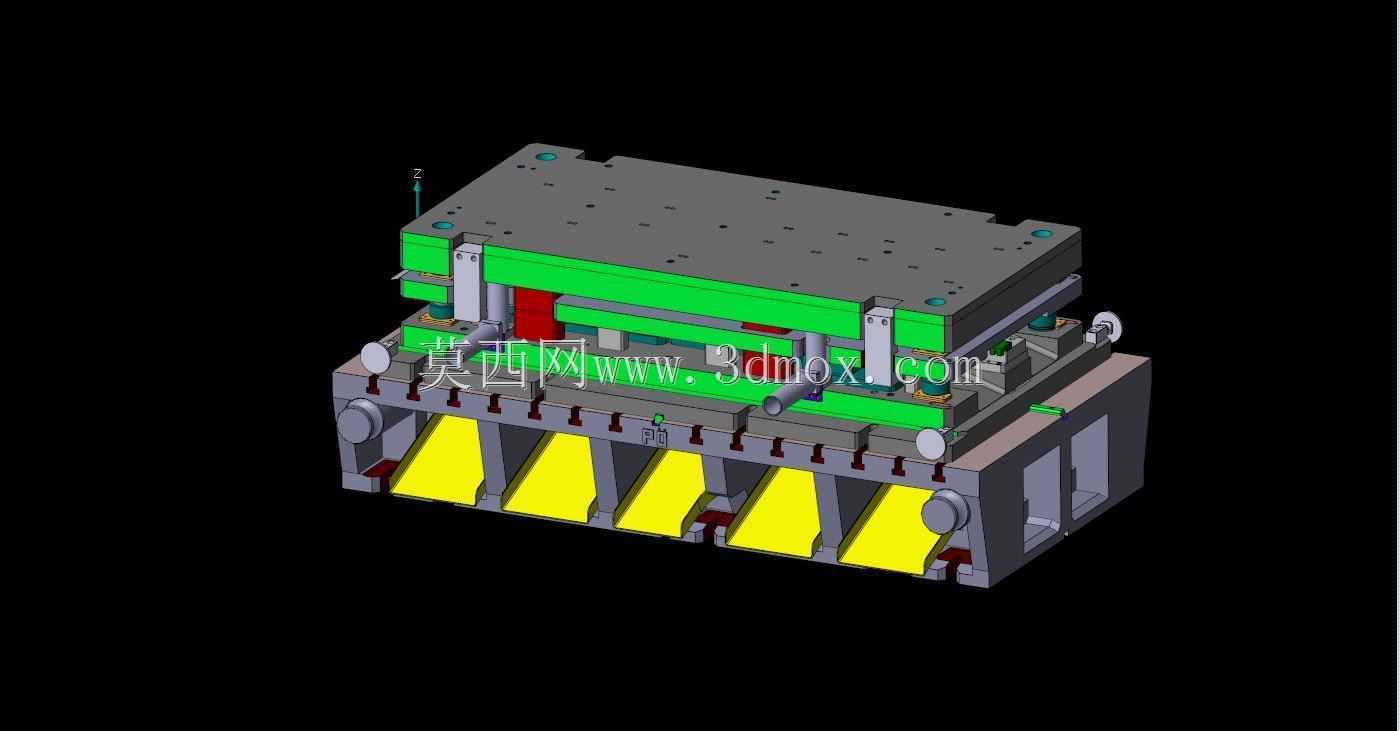

　　各成型工位的镶块采用独立挂台固定方式，方便后期磨损后快速更换，无需拆解整套模具主体结构。导向系统采用独立导柱导套配合模架自带的后侧导柱双重导向结构，在高速连续冲压工况下可保证凸凹模的对中精度，减少啃模风险；卸料板采用弹性卸料结构，内置矩形弹簧提供均匀压料力，针对薄板冲压易起翘的特性，卸料板与料带接触的型面做了避空与压料筋设计，冲压过程中可提前压紧料带，避免成型过程中板料窜动导致的成型尺寸偏差。模具的安装边界适配常规台面的机械式压力机，上下模座的压板槽位置按照通用压机T型槽间距设计，无需额外加工转接板即可完成装夹；模具底部设置了统一的废料滑落通道，各冲裁工位的废料可通过斜槽直接滑入压机台面的废料出料口，无需人工频繁清理模面废料，

　　适配连续自动化冲压的生产节拍。针对卡利普板件上的局部凸起成型特征，对应工位设置了独立的弹顶成型结构，成型过程中通过反向顶料力控制材料流动，避免薄板拉伸过程中出现开裂或起皱缺陷，各成型工位的入模圆角做了抛光处理，减少板料流动过程中的刮擦痕迹，保证成型后零件的表面质量。
