板型定位工装模具三维结构设计

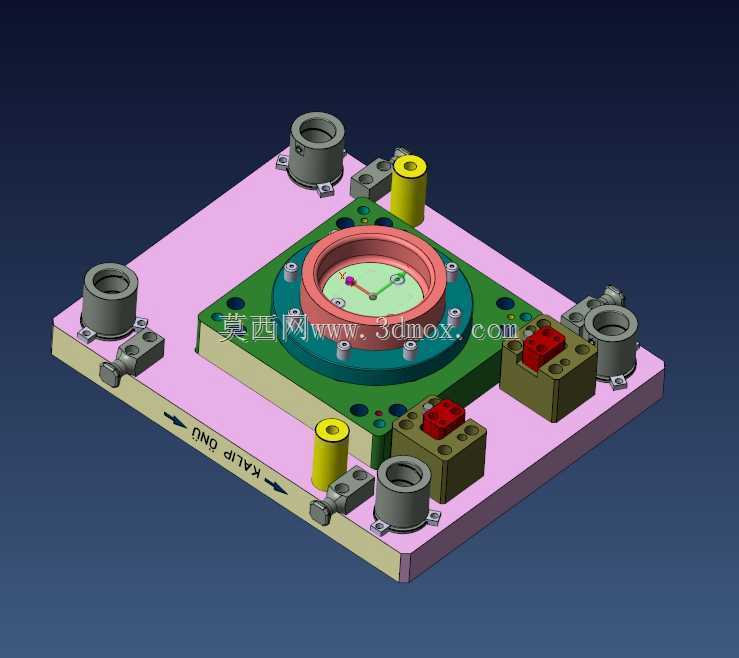

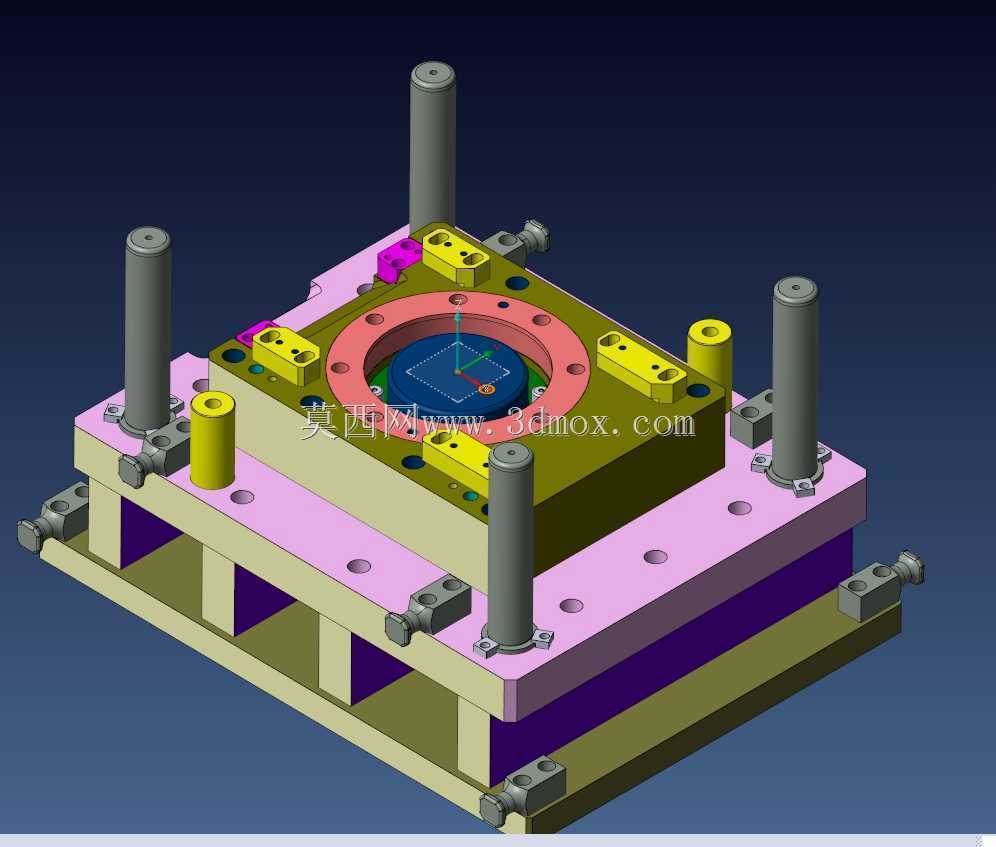

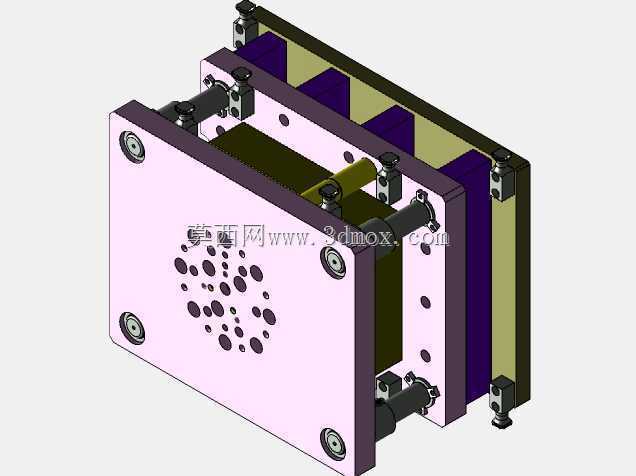

　　这套板型定位工装主要应用于小型盘类零件的压装、成型工序，常见于精密五金零部件的批量生产工位，可直接安装在常规压力机工作台面，配合设备完成工件的精准定位与成型作业。整套结构以粉色涂装的下安装板作为承载基座，基座四周预留了标准安装孔位，可通过T型螺栓与设备工作台快速锁紧，安装边界适配多数通用小型压力机的工作台尺寸，无需额外改造台面即可完成部署。基座上对称布置的灰色导向套与黄色限位柱，是整套工装的定位核心，导向套采用高耐磨材质加工，与上模导柱的配合间隙控制在0.02mm以内，可保证上下模合模过程中无偏载错位，黄色限位柱则用于限制合模行程，避免过压损伤工件或模具型腔。中部的绿色承托板通过内六角螺栓固定在下安装板上，

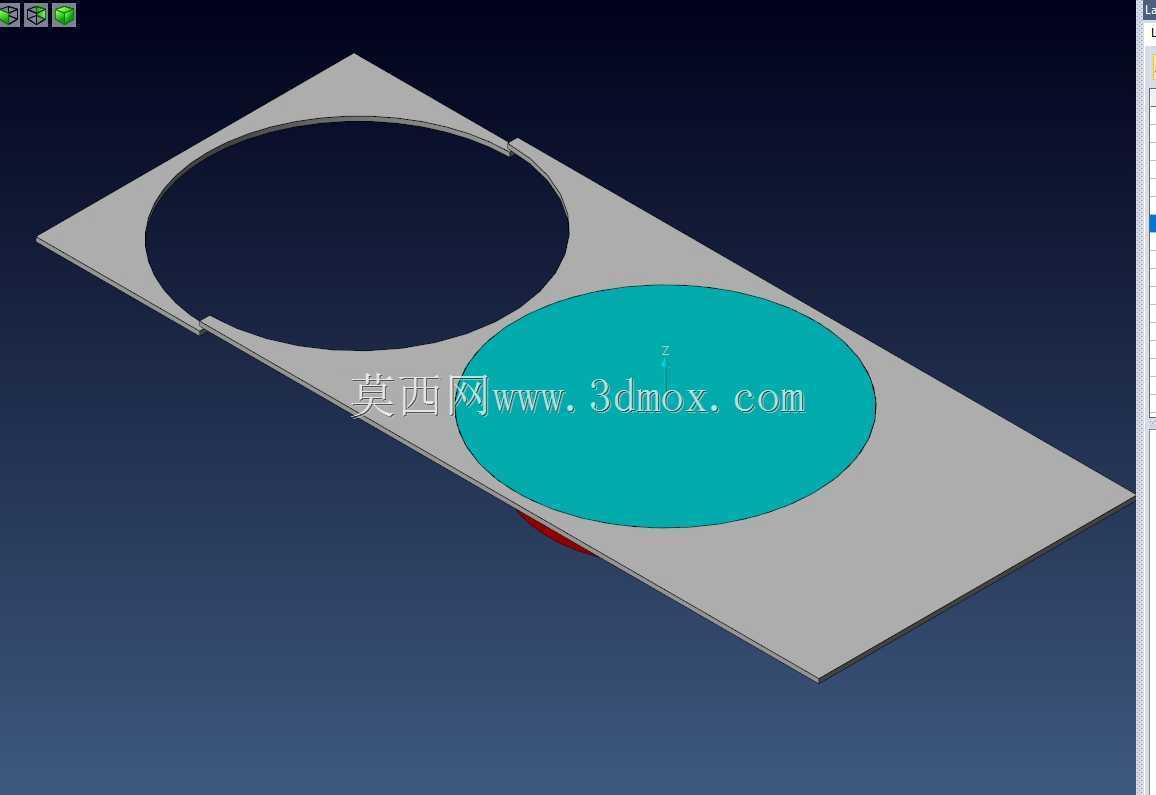

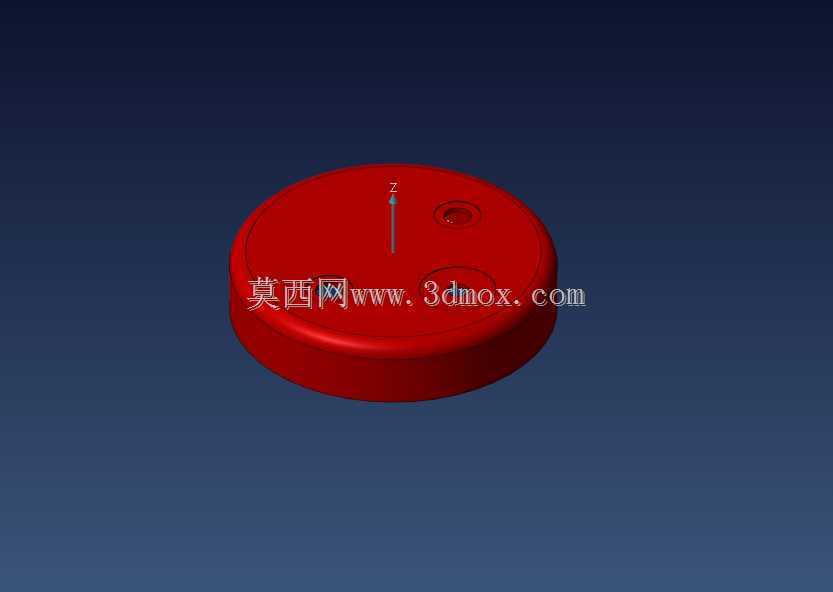

　　承托板中心设置的红色型腔环，是根据待加工工件的外形轮廓定制加工，型腔内壁粗糙度达到Ra0.8，可保证工件成型后无刮伤、尺寸一致性稳定。型腔周边均匀布置的紧固螺钉，可根据不同批次工件的尺寸需求快速更换型腔镶件，无需拆解整套工装即可完成换型，适配小批量多品种的生产需求。承托板两侧的橄榄绿色定位块上设置了红色快压锁紧组件，可在工件放入型腔后快速完成侧向压紧，避免成型过程中工件出现窜动，压紧力可通过顶部的调节螺钉微调，适配不同壁厚的工件加工需求。整套结构的导向组件、限位组件、压紧组件均采用模块化设计，各部件的安装基准统一，易损件均可单独拆卸更换，日常维护无需整体拆解工装，可大幅降低产线停机维护时间。设计过程中优先考虑了操作便捷性，

　　工件取放区域无遮挡结构，操作人员可快速完成上下料动作，各运动部件之间预留了足够的安全间隙，避免合模过程中出现部件干涉。整套工装的受力路径经过优化，成型过程中的压力直接通过承托板传递到下安装基座，无悬臂受力结构，长期使用不会出现基座变形问题，可保证长期加工的尺寸稳定性。
