卡利比型工装夹具三维结构设计

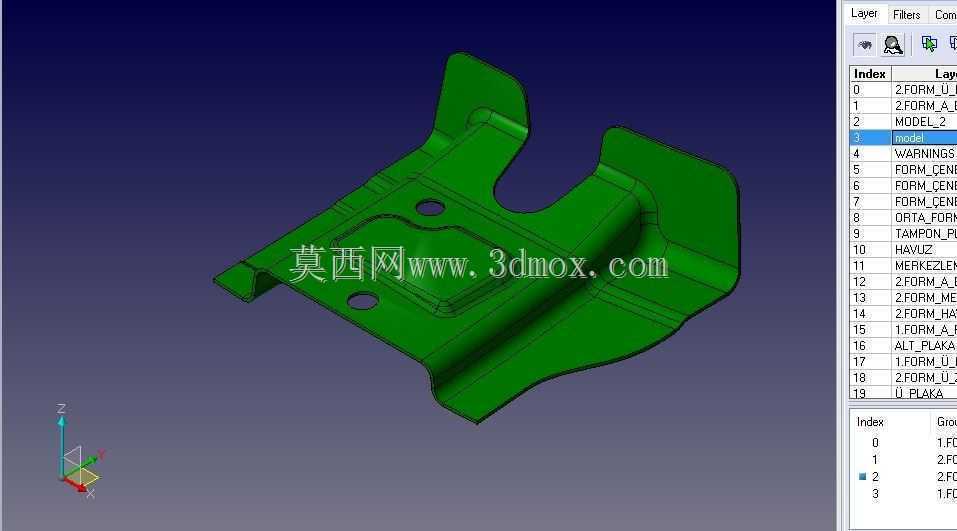

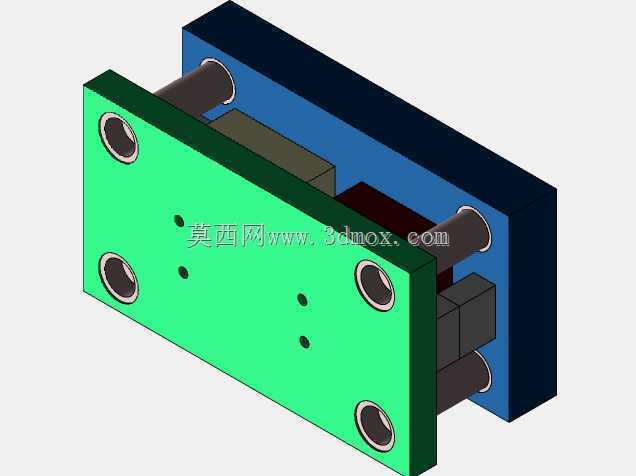

　　在精密零部件加工、小型工件装配的产线工位场景中，这类卡利比型工装常被用于工件的精准定位与快速装夹环节，替代传统通用夹具无法适配异形工件定位的短板，减少装夹找正的辅助工时，提升批量加工过程中的尺寸一致性。从结构组成来看，该工装采用双侧导向轴搭配双安装板的框架式布局，绿色面板为工件安装基准面，板上预留的四个沉头安装孔用于将工装整体固定在设备工作台面，面板上分布的三个小直径定位孔可配合定位销实现待加工工件的初定位，避免装夹过程中工件出现横向偏移。后侧深蓝色立板为支撑受力结构，四根平行布置的导向轴贯穿前后两块板件，既承担开合过程中的导向功能，也能在夹紧状态下承受切削或装配带来的侧向载荷，保证工装整体刚性不会因受力出现形变。

　　设计过程中优先考虑了装夹行程的适配性，导向轴的伸出长度可根据待装夹工件的厚度范围做适配调整，内部预留的块状安装位可加装弹性夹紧元件或者气动推块，实现手动或者自动夹紧的功能切换，无需额外改动主体框架结构就能适配不同规格的小型工件装夹需求。安装边界方面，该工装整体为矩形块状布局，安装孔位采用对称分布设计，可直接适配常规T型槽工作台的孔距规格，不需要额外加工过渡连接板，现场安装时只需通过内六角螺栓穿过沉头孔锁紧即可完成固定，后期维护时可直接拆解导向轴与板件的连接部位，更换磨损的导向套或者定位销，不需要整体报废工装主体。在实际使用场景中，这类工装可配套钻床、小型铣床完成工件的孔位加工、端面铣削工序，也可布置在装配工位完成小型组件的压装、

　　螺丝锁付定位，其框架式的开放结构不会遮挡工件的加工操作面，操作人员可从多个方向接触工件，完成加工或者装配操作后可快速松开工件完成上下料，相比传统平口钳的装夹方式，针对异形轮廓工件的定位精度可提升一个等级，同时不会夹伤工件的已加工表面。结构设计时特意将导向轴的支撑跨距做了加宽处理，避免开合过程中出现卡滞，前后板件的平行度公差控制在0.02mm以内，保证夹紧过程中工件不会出现倾斜，加工后的孔位垂直度、端面平面度可满足精密零部件的公差要求。
