汽车弯臂类零件注塑成型模具结构

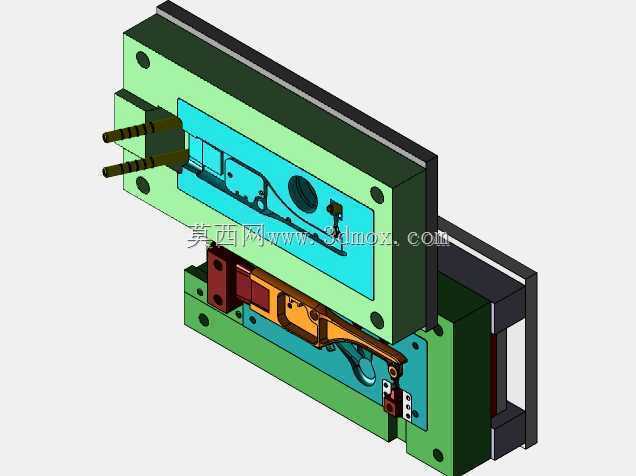

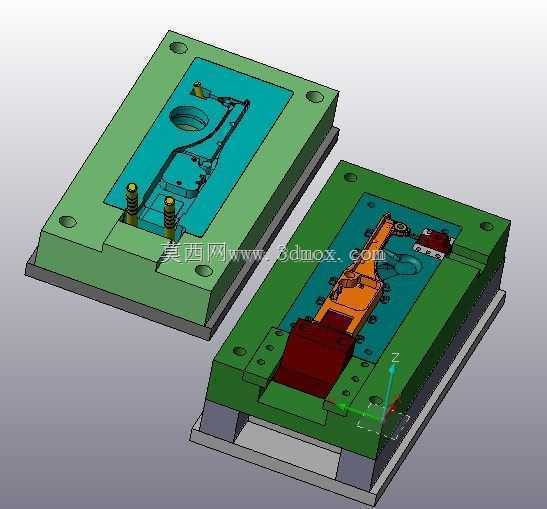

　　这套模具针对汽车内饰弯臂类注塑件的量产需求设计，核心成型区域围绕零件的异形曲面轮廓做了分型面的随形处理，避免开模过程中出现零件粘模、侧壁拉伤的问题。从结构布局来看，动定模两侧都设置了独立的成型镶块，针对零件上的深腔、倒扣区域做了镶件拆分设计，既方便后续加工时的电极放电作业，也能在量产过程中出现局部磨损时快速更换镶件，减少整模返修的停机时间。模架选用标准龙记模架作为基础载体，四周布置的导柱导套做了偏心防呆设计，避免合模时出现方向错装的问题，导套端部做了导入倒角，合模过程中能自动校正微小的位置偏差，保护成型型腔不被磕碰损伤。浇注系统的进料口设置在零件的非外观面区域，采用侧浇口进料的方式，熔体填充时能顺着零件的长条形轮廓平稳流动，

　　减少填充过程中的熔接痕、气纹缺陷，流道截面做了梯形设计，兼顾熔体流动效率与后续浇口凝料的切除便利性。冷却回路围绕成型区域做了环绕布置，在零件壁厚较大的区域加密了冷却水道的排布，避免成型后出现局部缩痕，同时控制模具整体的温度均匀性，将成型周期的冷却阶段时长控制在合理区间，提升单批次生产的效率。顶出机构采用顶杆与顶板结合的方式，针对零件上的薄壁区域加大了顶杆的接触面积，避免顶出过程中出现零件顶白、顶穿的问题，所有顶杆都做了止转定位设计，装配时能保证顶杆端面与型腔面齐平，不会在零件表面留下明显的顶出痕迹。模具的安装边界适配常用的160吨卧式注塑机参数，定位圈、浇口套的尺寸都符合行业通用安装标准，上机时不需要额外做转接法兰加工，

　　模具总厚度满足注塑机的最大最小模厚要求，开模行程预留了足够的取件空间，配合机械手取件时不会出现运动干涉。整套结构在设计时充分考虑了量产过程中的维护便利性，所有易损件都采用标准件规格，不需要单独定制非标配件，能有效降低生产过程中的备件库存压力。
