多工位级进冲压模具整体装配结构

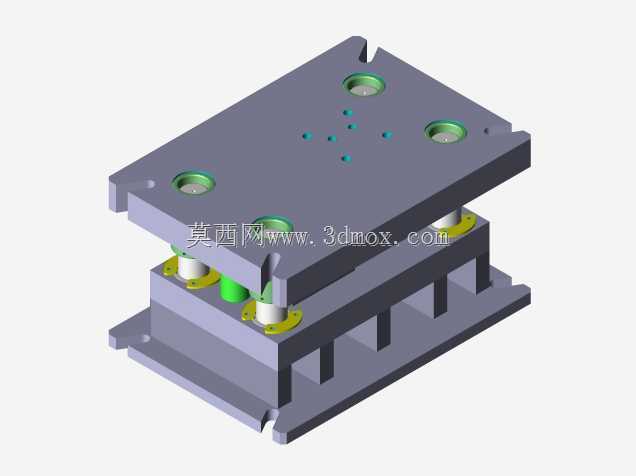

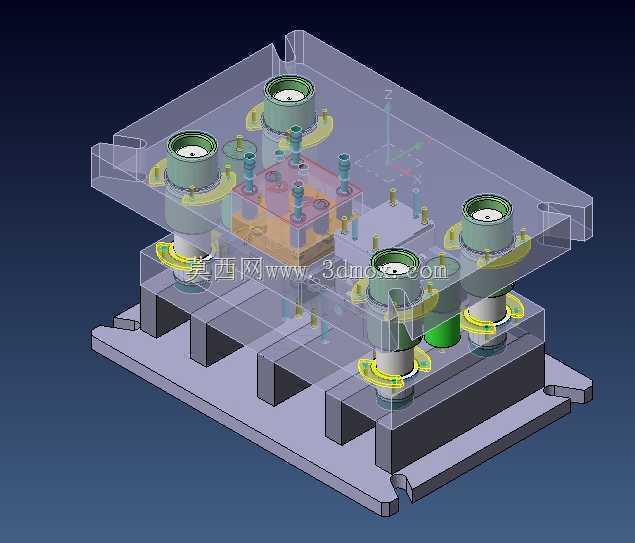

　　这套多工位级进冲压结构主要面向连续冷冲压加工场景，适配中小尺寸金属冲压件的批量生产需求，可在单次冲床行程内完成多道冲压工序，覆盖冲裁、弯曲、拉深等常见冷冲压加工动作，能有效减少单工序模的多次定位误差，提升冲压件的尺寸一致性与生产效率。从结构布局来看，整套模具采用标准后侧导柱模架作为基础承载结构，上下模座通过导柱导套实现精准导向，导向副配合间隙控制在微米级，可承受连续冲压过程中的侧向载荷，避免上下模错位啃模。上模部分集成了四组独立的凸模安装工位，每个工位配套独立的卸料弹性元件，采用矩形弹簧提供卸料力，可保证冲压完成后板料与凸模顺利分离，同时弹性元件的预压量经过匹配计算，适配不同厚度冲压板材的卸料需求，避免卸料力过大导致板材变形，

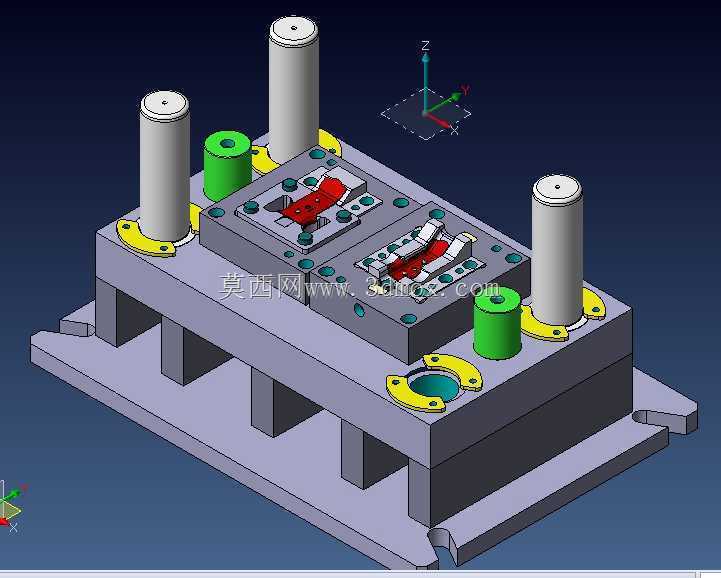

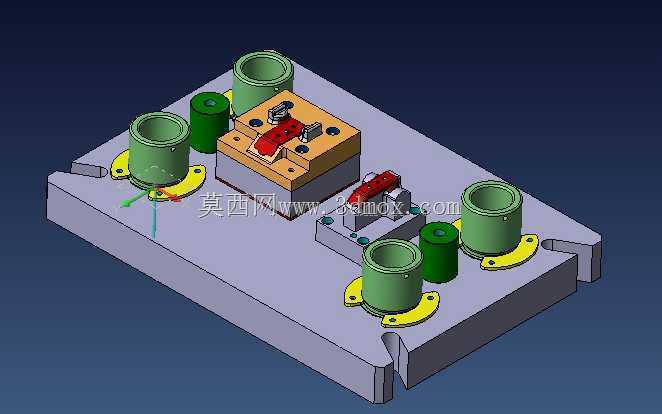

　　或是卸料力不足引发的带料问题。下模部分对应设置了四组凹模镶块安装位，凹模采用镶拼式结构设计，易磨损的刃口部位可单独更换，无需整体报废凹模，能大幅降低模具后期维护成本，同时镶块与下模座的配合采用过盈定位加螺钉紧固的方式，保证冲压过程中凹模无位移。模具内部设置了多组定位销与导正销结构，送料过程中导正销可插入板料预冲的定位孔内，修正送料步距误差，保证每个工位的加工位置精度。上下模之间设置了合理的安全间隙，合模时各运动部件无干涉，开模行程满足取件与送料的空间需求，模座的安装槽尺寸适配常规开式压力机的工作台安装规格，安装时可直接通过压板压紧模座基准面，无需额外制作过渡连接板。整套结构的卸料板采用整体式结构，同时兼具压料功能，

　　冲压过程中可先压紧板料再完成冲裁动作，能有效减少冲压件的翘曲变形，保证冲压件的平面度要求。各工位之间的步距经过排布优化，在保证工序顺序合理的前提下尽可能缩小模具体积，减少模具材料的消耗，同时各凸模的固定方式采用挂台固定加顶丝防转，拆装便捷，方便后期修磨刃口。模具内部还设置了误送料检测结构的安装位，可配套接入冲床的安全控制系统，当送料位置出现偏差时可触发急停，避免模具损坏。
