多油路集成式大型阀块异形结构件

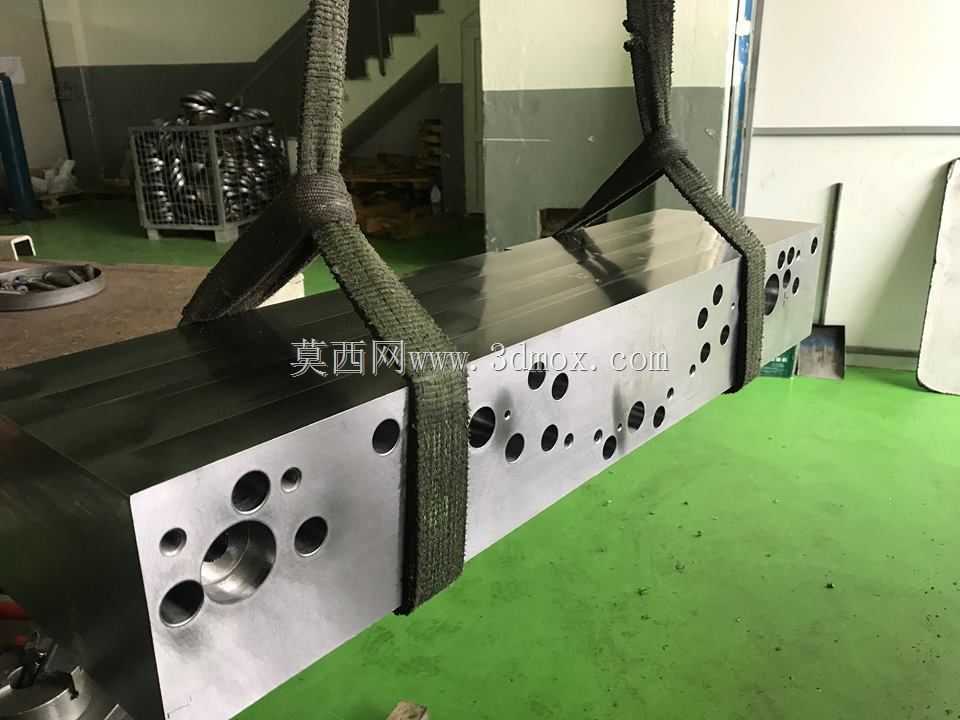

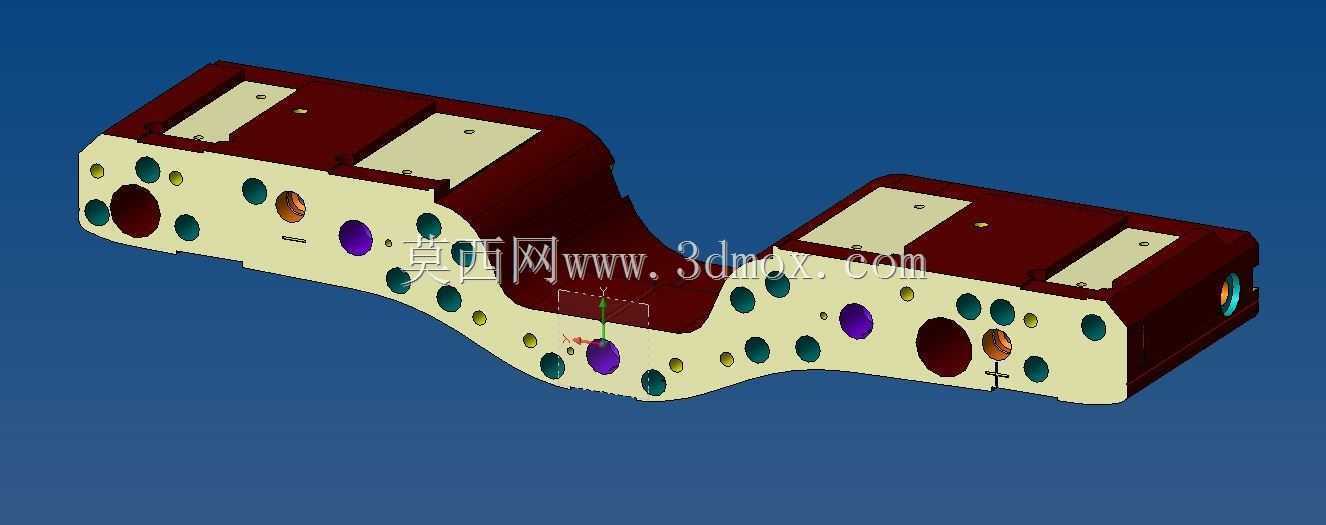

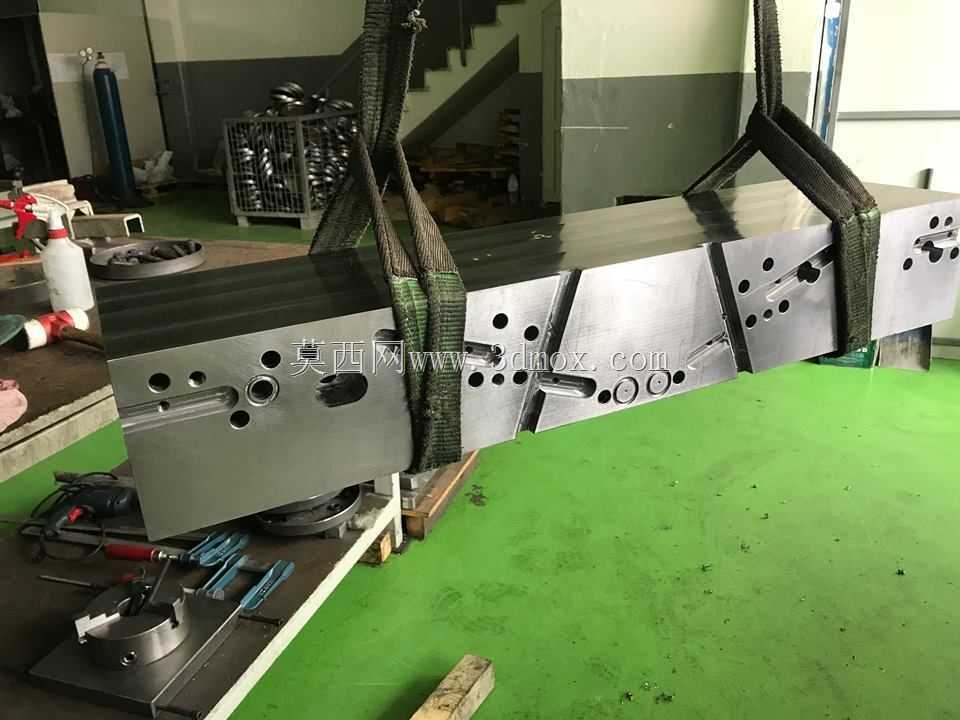

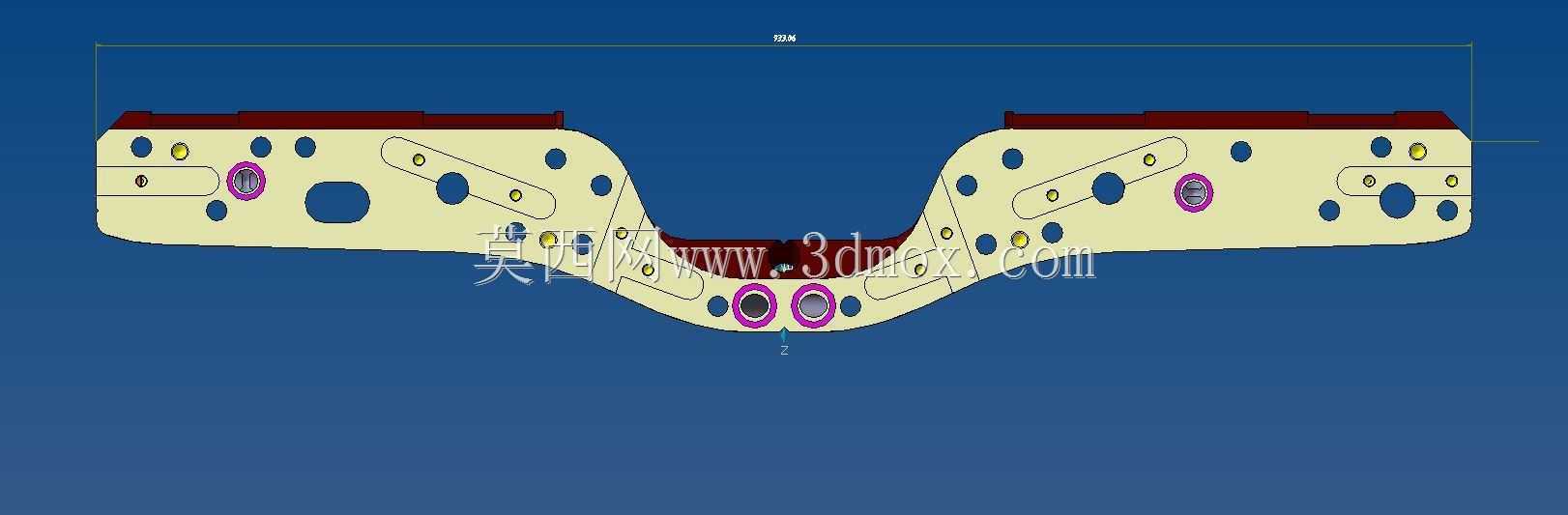

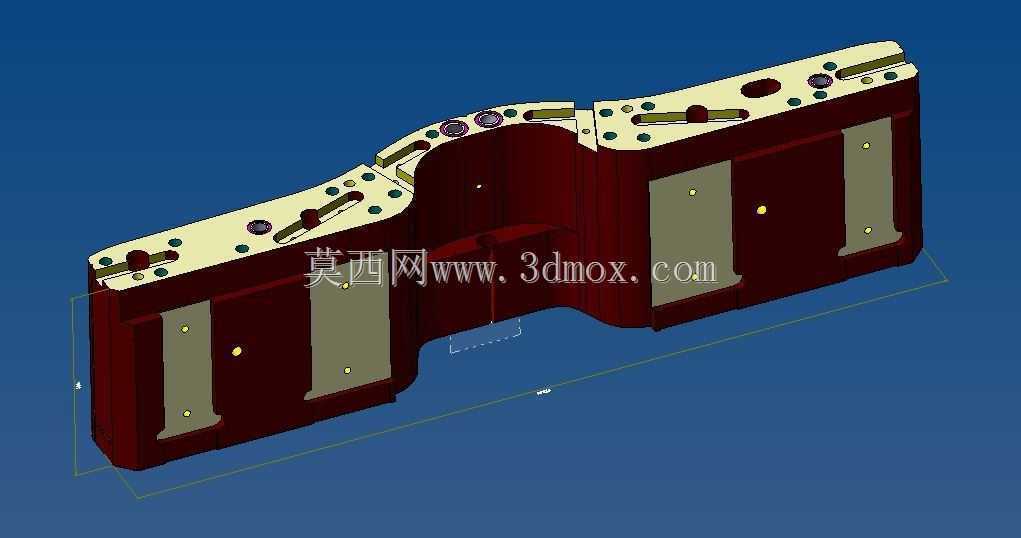

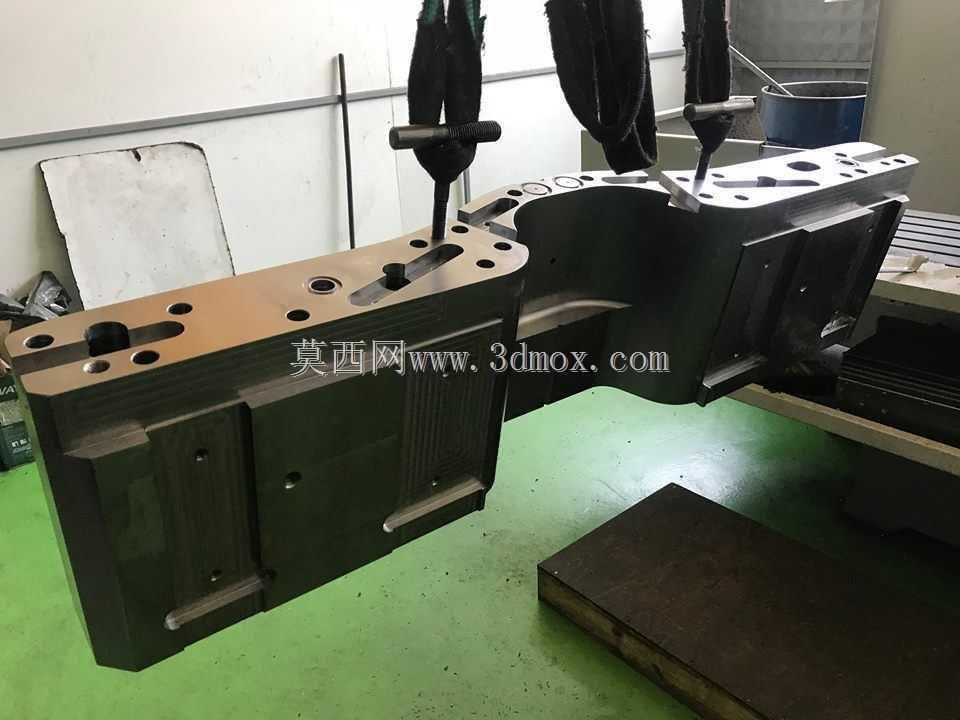

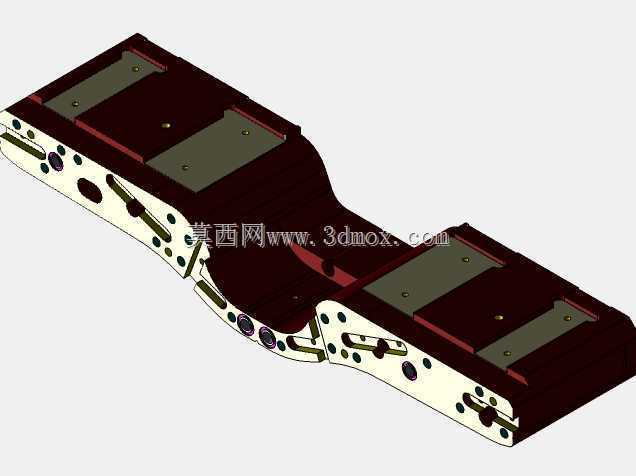

　　该异形结构件属于液压系统中的集成式阀块类零件，主要应用于重型数控加工设备、大型锻压机床的液压控制回路中，承担着整合多组液压油路、连通不同控制元件、分配压力油流向的核心作用，替代传统分散式管路连接方案，可大幅缩减液压站的整体占用空间，减少管路接头处的泄漏风险，提升整套液压系统的运行稳定性。从结构设计来看，零件整体采用异形下沉式轮廓，并非规则的长方体构型，这种设计是为了适配设备内部狭窄的安装空间，避让周边的主轴传动组件、线缆走线槽以及冷却管路，在有限的安装边界内最大化拓展内部油路的布设空间。零件主体上分布的多组不同孔径的通孔与盲孔，分别对应压力油进油口、回油口、工作油口以及测压接口，不同孔径的孔道经过精准的空间交叉排布，

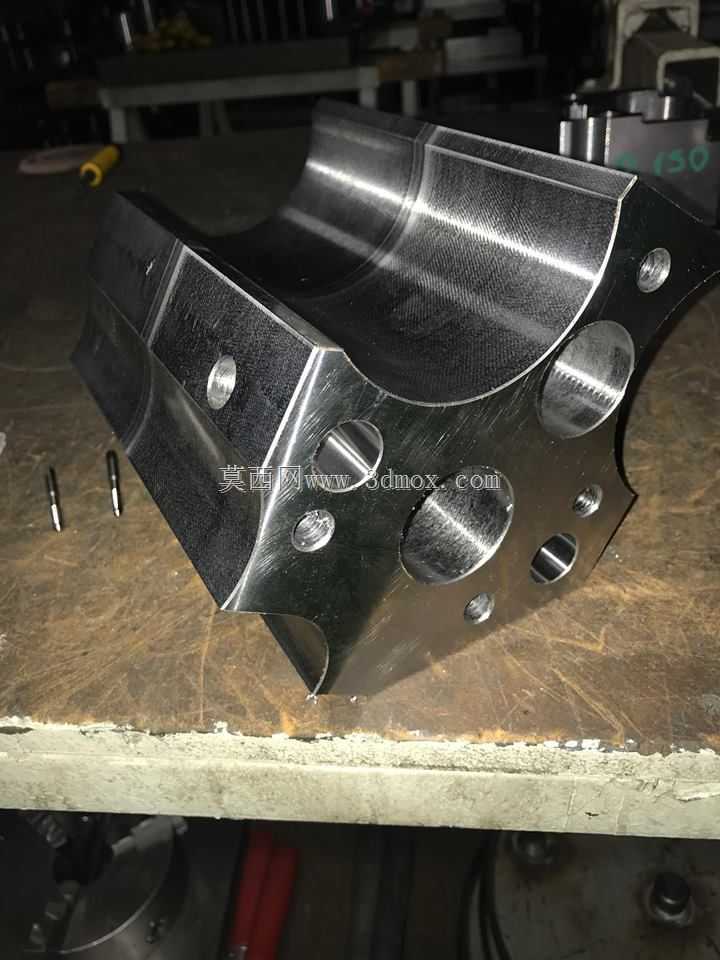

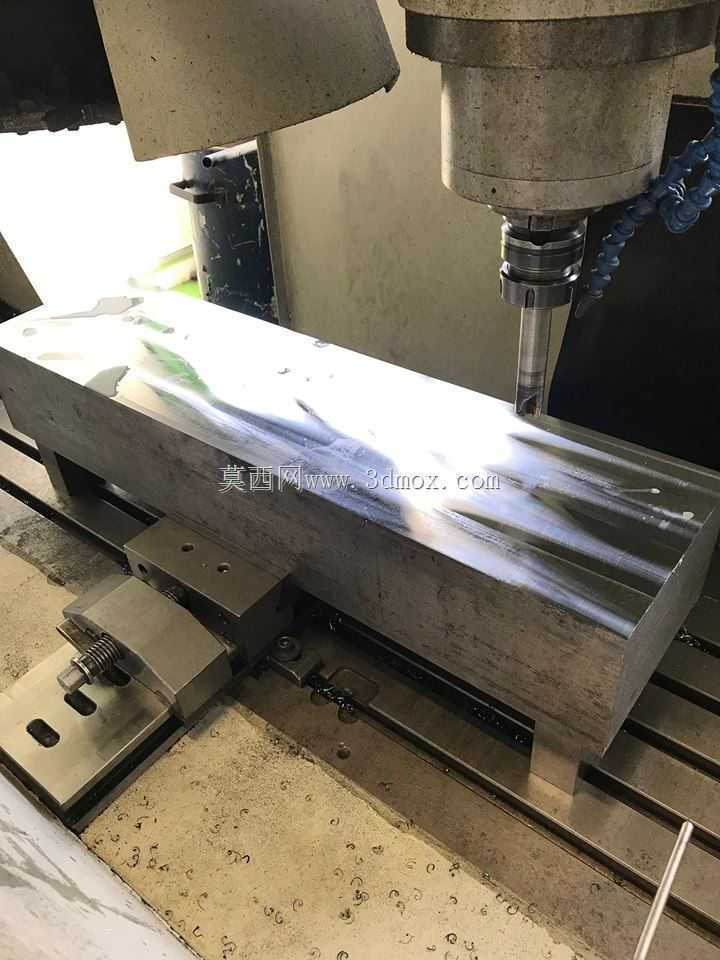

　　在实体内部形成互不连通的独立油路，避免不同压力等级的油液发生串腔问题。零件顶面的多组平整安装面，经过精密铣削加工，平面度控制在较高精度范围内，用于安装电磁换向阀、溢流阀、节流阀等液压控制元件，每个安装面都对应设置了定位销孔与固定螺纹孔，保证阀件安装后的位置精度，防止运行过程中出现偏移漏油。零件侧面的大直径孔道为主油路通道，负责大流量压力油的输送，周边密布的小直径孔道则为控制油路、泄油通道，部分孔道内部设计有工艺堵头安装位，用于封堵深孔加工过程中产生的工艺通道，保证油路的密闭性。设计过程中需要充分考虑零件的壁厚均匀性，避免因壁厚差异过大导致热处理过程中出现变形，同时要核算高压油作用下的结构强度，保证在额定工作压力下不会出现开裂、

　　形变问题。安装时该零件通过底面的定位止口与设备基座配合，采用内六角螺栓完成紧固，安装边界需要预留足够的操作空间，方便后续阀件的拆装维护以及测压接头的连接，整体结构完全围绕液压系统的集成化需求设计，兼顾了空间适配性、功能完整性与加工工艺性。
