钣金加工用冲压成型工装结构

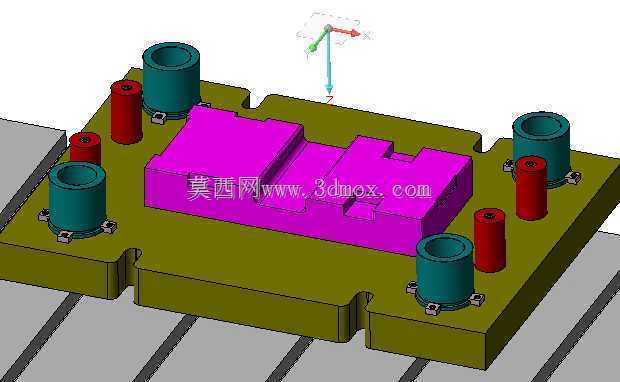

　　这套工装结构主要面向薄板钣金件的批量冲压成型工序，常见于家电外壳、五金结构件、汽车覆盖件小件的生产车间场景，直接安装在普通开式压力机的工作台面即可完成对应工序作业，无需对原有压机做额外改造适配。整套结构以模座为承载基础，下模座通过T型螺栓与压机工作台槽位固定，上模座通过模柄与压机滑块连接，四角布置的独立导柱搭配自润滑导套，保证上下模合模过程中的运动精度，导柱伸出长度经过匹配计算，合模前导柱先导入导套完成导向，避免凸凹模发生啃模损伤，导柱旁布置的红色矩形弹簧提供合模过程的预压与开模后的复位力，弹簧预压量按照钣金料厚的1.2倍设置，既保证压料力足够防止板料成型时起皱，又不会因为压力过大导致板料被压伤。中间橙色区域为凸模安装固定板，

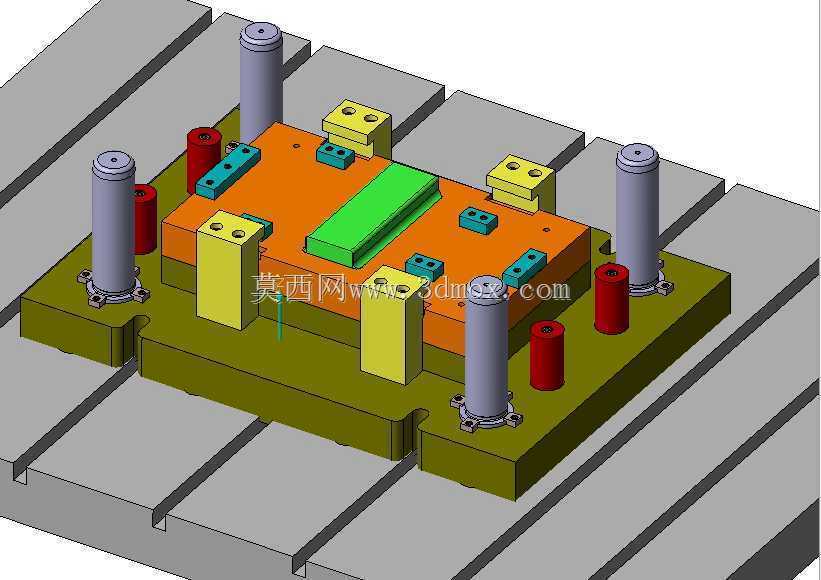

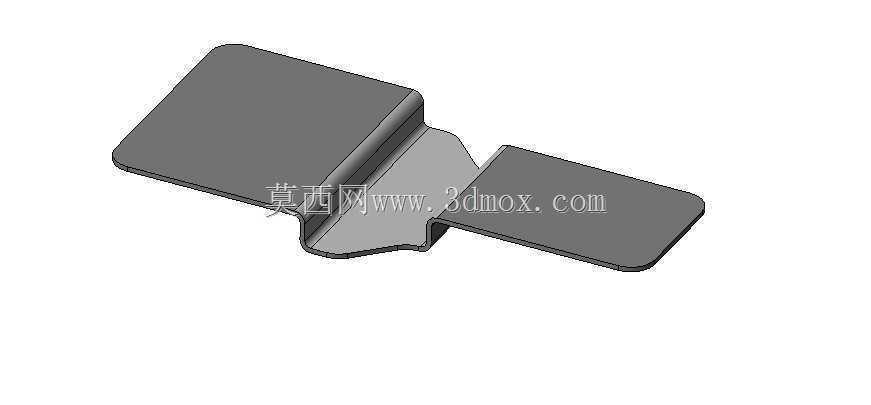

　　所有成型镶块通过内六角螺栓与定位销固定在固定板上，镶块采用分体式设计，针对不同成型特征单独加工，后期局部磨损后可单独更换镶块，无需报废整个模体，大幅降低后期维护成本。周边布置的黄色块状零件为定位挡块，根据待加工钣金毛坯的外形轮廓调整挡块位置，作业时工人只需将毛坯靠紧挡块即可完成定位，无需额外划线找正，单工序上下料时间可缩短40%左右，适配批量生产的节拍要求。中间绿色区域为成型凹模镶块，型面按照钣金件的最终成型尺寸做数铣加工，成型圆角根据钣金料厚设置R0.8-R2的过渡，避免成型过程中应力集中导致板料开裂，型面表面做淬火处理后抛光至Ra0.8，减少板料成型时的滑动摩擦阻力，降低工件表面拉伤概率。整套工装的闭合高度控制在280mm，

　　适配市面多数100T及以下吨位开式压力机的安装行程范围，下模座长宽尺寸为380mm*260mm，安装时可直接匹配压机工作台的标准T型槽间距，无需额外制作过渡垫板。设计过程中优先考虑了现场作业的操作便利性，定位挡块的高度设置为15mm，既保证毛坯定位时的靠紧基准，又不会在取件时与工件发生干涉，开模后弹簧顶出机构将成型完成的钣金件顶起5mm，方便工人直接取件，无需额外撬取作业。所有标准件均采用市面通用规格，导柱、弹簧、螺栓均可直接从五金渠道采购，无需定制非标件，降低整套工装的制造成本与后期备件采购难度。
