四轮车制动活塞缸毛刺检测装置结构

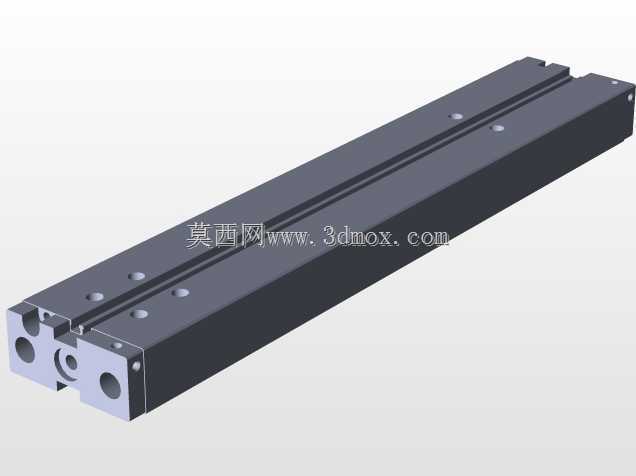

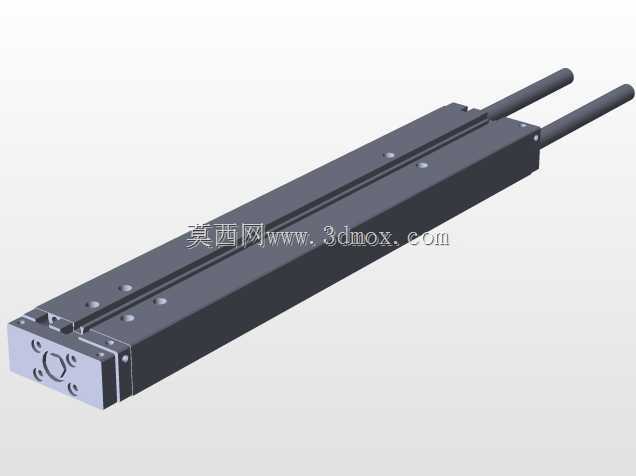

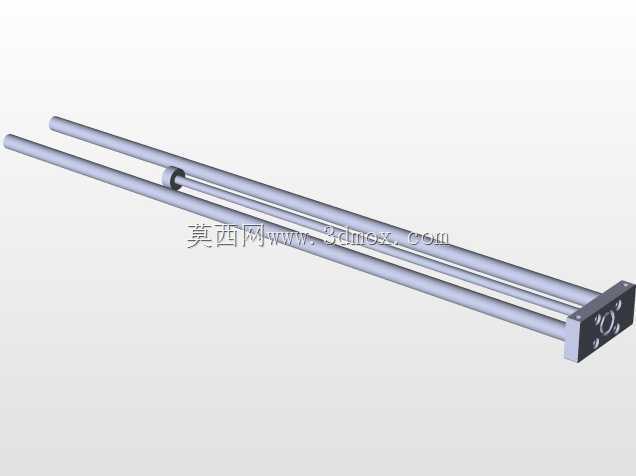

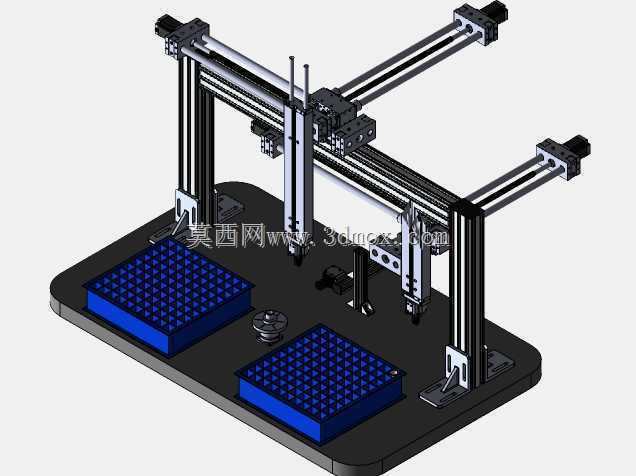

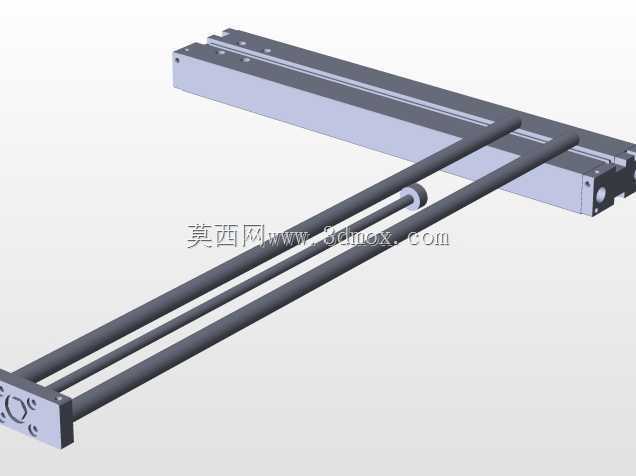

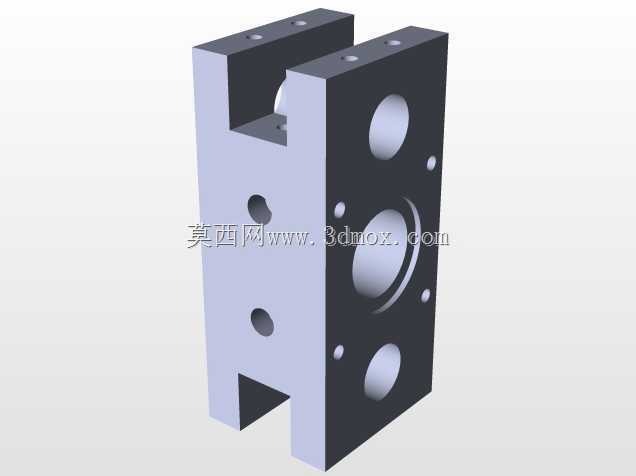

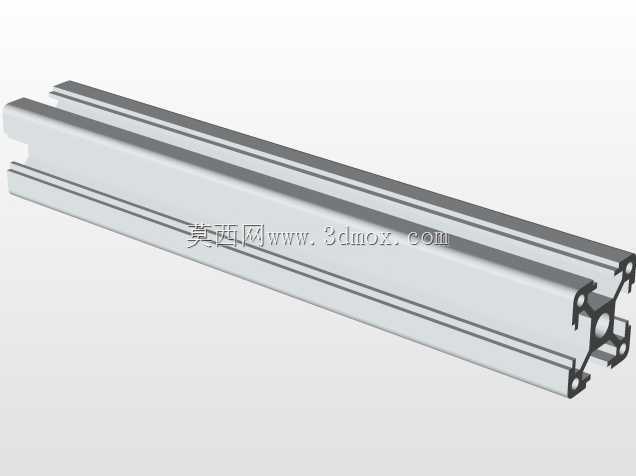

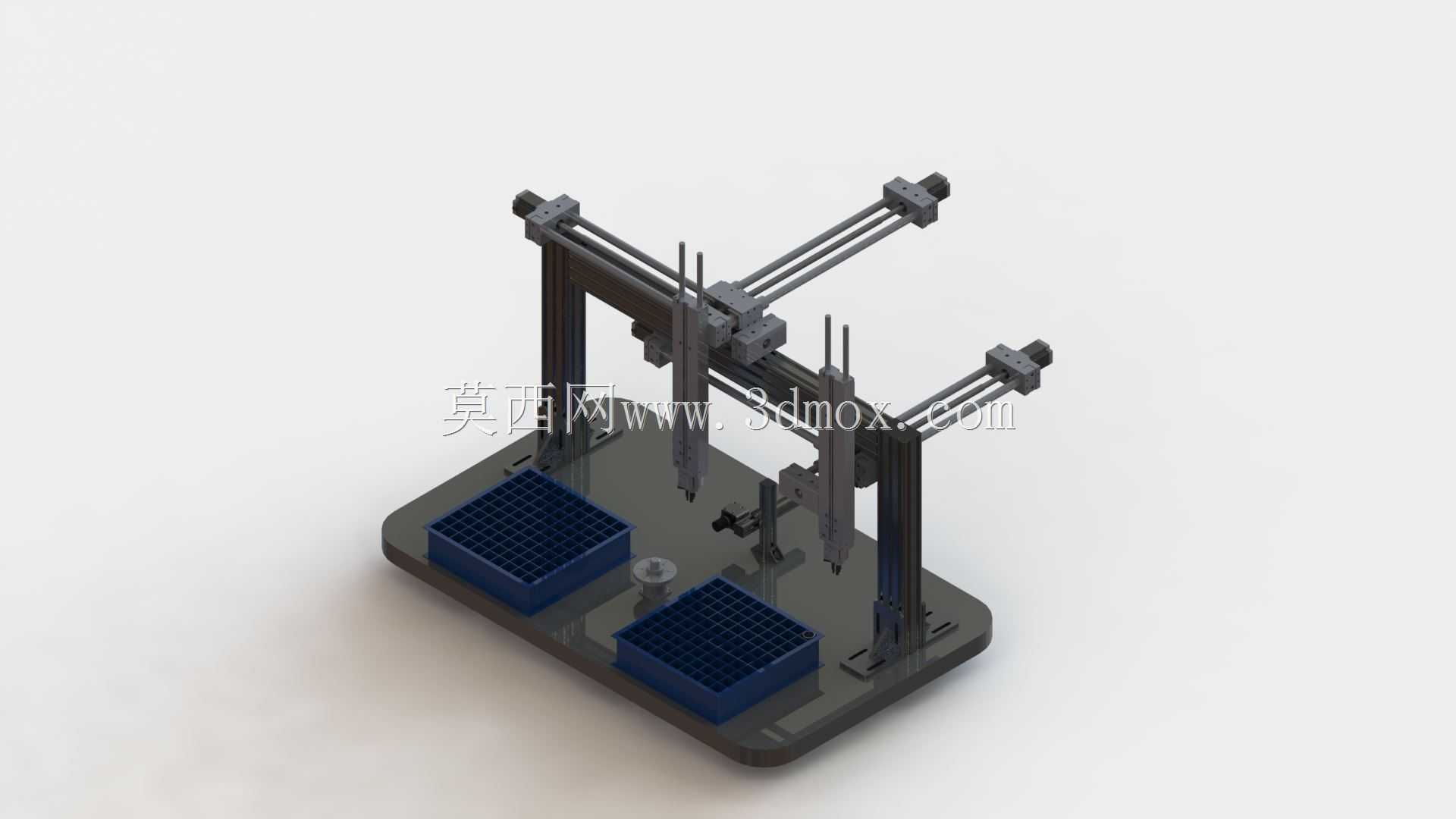

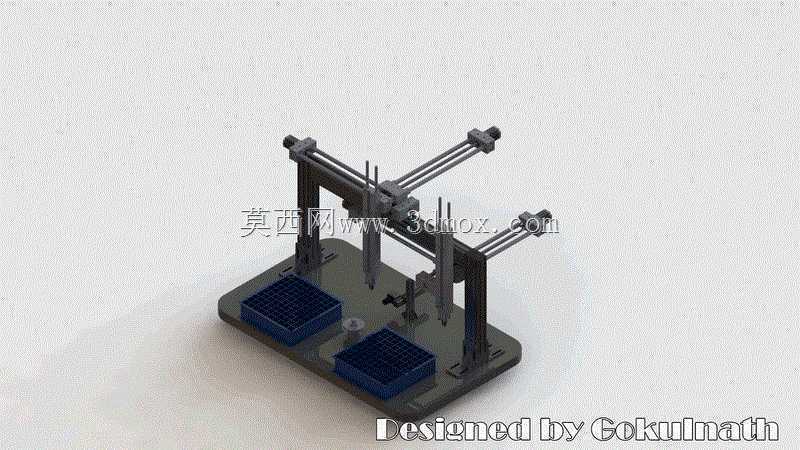

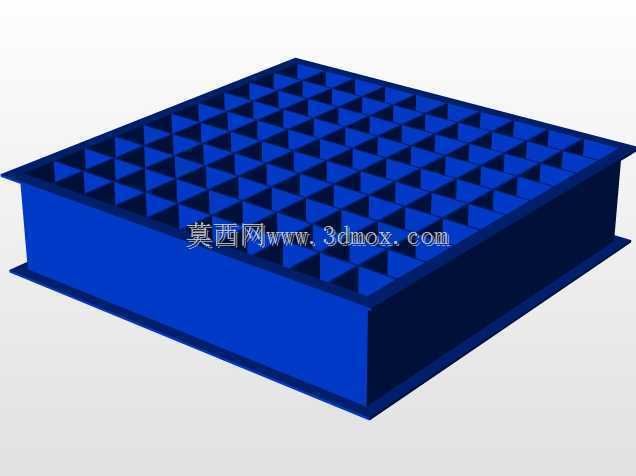

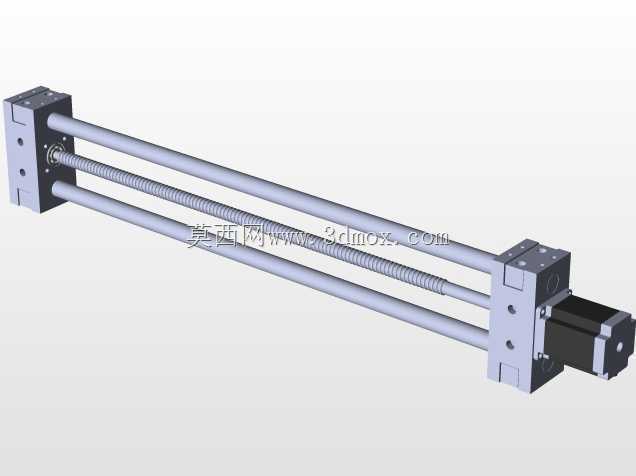

　　这套检测结构面向四轮车制动系统核心部件的制程质检环节，针对制动活塞缸加工后残留微小毛刺易引发制动失效的痛点设计，可覆盖活塞缸外围16个安装孔的全周检测需求，适配量产线旁的工序间抽检与全检工位布局。整套设备采用台式一体化基座设计，底部为整块加工成型的安装底板，预留了与生产线输送段对接的安装孔位，整体占地尺寸适配常规质检工位的1.2米标准工作台面，无需额外改造现有工位的水电与安装基础，可直接嵌入现有制动部件加工线的末段工序。设备的执行端采用双组立式直线导轨搭配滑座的布局，两组检测执行单元对称布置在基座上方，可根据待检活塞缸的型号调整跨距，兼容不同直径规格的活塞缸装夹定位。基座上设置两组带定位格的料盘，

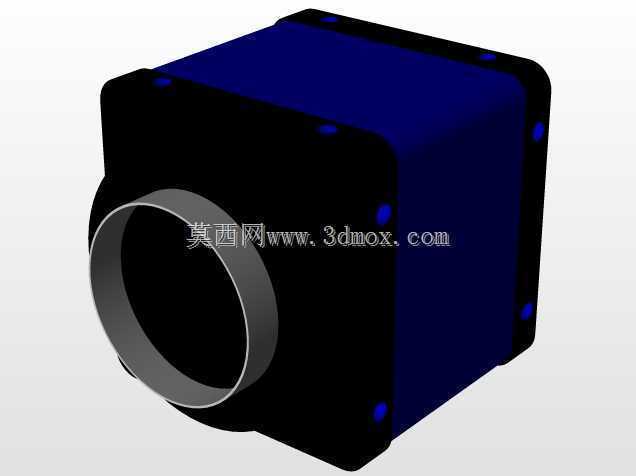

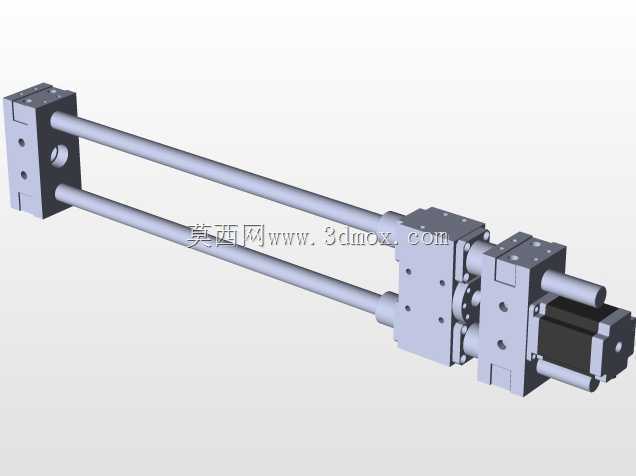

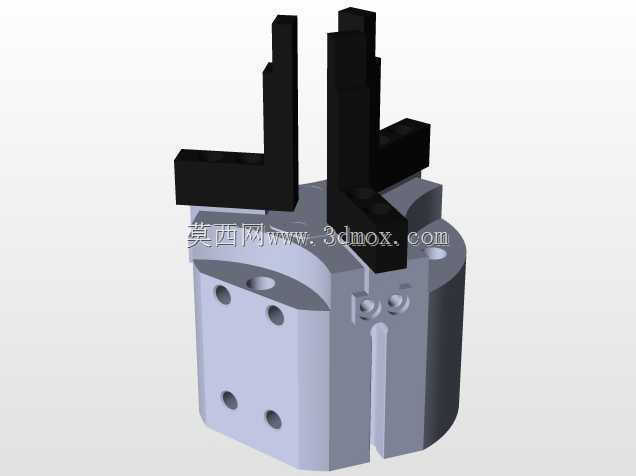

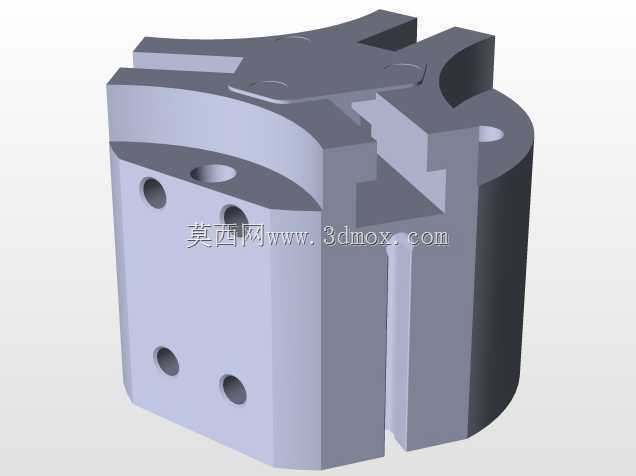

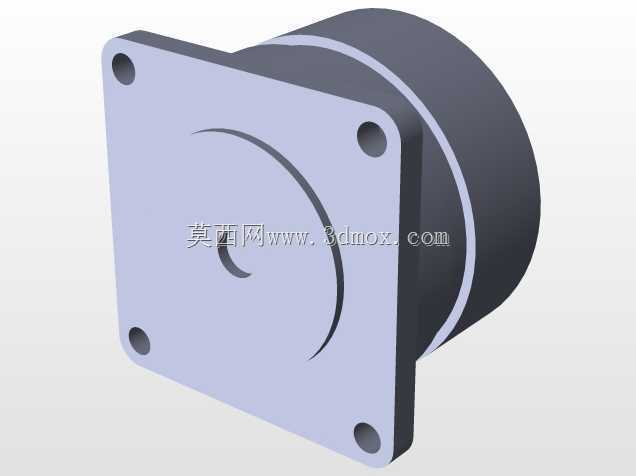

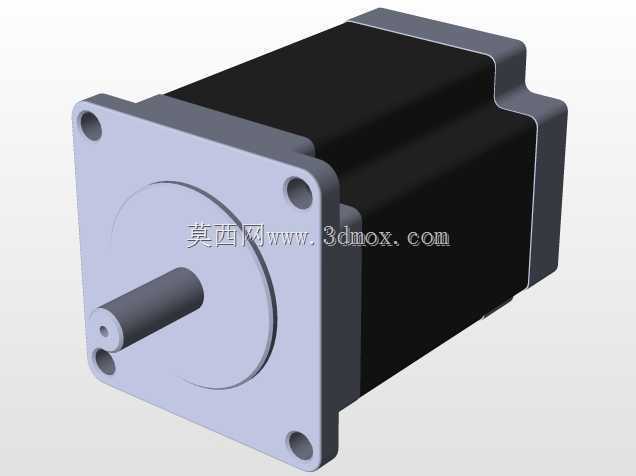

　　分别用于放置待检工件与检测完成的合格品，料盘采用快拆式定位结构，更换不同规格工件时仅需更换对应定位格的料盘即可，无需重新校准执行端的运动原点。检测动作通过旋转部件配合伺服驱动的位移机构实现，执行端可沿X、Z两轴精准进给，旋转检测头伸入活塞缸的孔位后，可沿孔壁整周扫查，识别孔内残留的微米级小毛刺，避免人工目视检测漏检的问题。整套机构的运动路径做了优化，取料、检测、放料的动作行程控制在最短范围，单工件检测节拍可匹配现有制动活塞缸的加工产出节奏，不会成为产线的产能瓶颈。结构设计上充分考虑了日常维护的便捷性，所有导轨、驱动部件均布置在设备上部开放区域，无需拆解基座即可完成润滑、易损件更换等日常维保操作，检测头的安装接口采用标准快换结构，

　　可根据后续检测需求更换不同规格的检测探头，拓展检测项目覆盖范围。基座底部预留了电控元件的安装腔，可将伺服控制器、信号采集模块全部集成在设备内部，无需额外外置电控柜，进一步压缩设备的安装占用空间，适配车间内紧凑的工位布局需求。
