简化型汽车盘式制动卡钳刹车盘结构

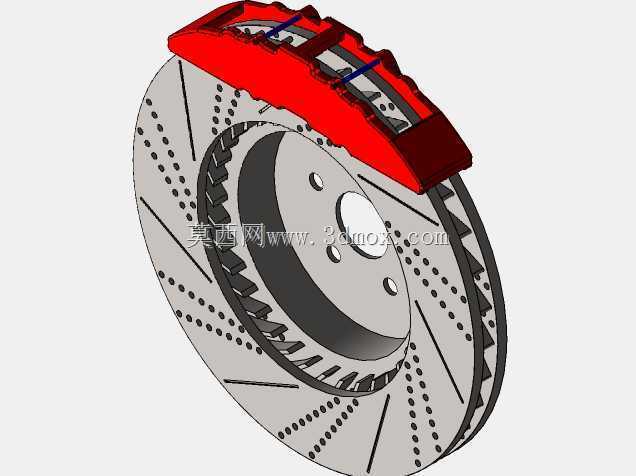

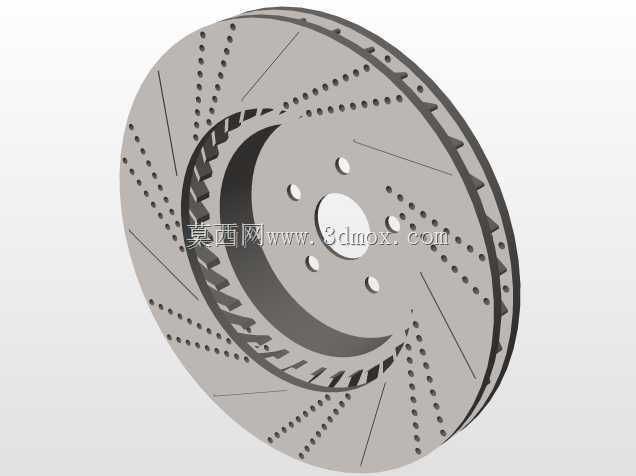

　　这套简化结构的盘式制动组件，主要面向乘用车前轮制动场景做适配设计，日常行驶中承担车辆减速、驻车制动的核心功能，相比鼓式制动结构，其散热效率更高，连续制动工况下的热衰退表现更稳定，是当前乘用车辆主流的制动配置形式。从设计思路来看，这套模型做了合理的结构简化，省略了制动片背板消音片、卡钳导向销防尘套、驻车制动棘爪等细碎非核心结构，保留了制动盘通风道、卡钳安装支耳、制动摩擦块安装位、轮毂连接螺栓孔等核心装配特征，既能够满足整车总布置阶段的装配干涉校核需求，也可用于制动系统原理演示、教学教具开发场景，不会因为过度简化丢失关键安装边界信息。外形尺寸方面，制动盘采用通风式双层结构，盘面分布有钻孔与划线槽，钻孔主要用于快速排出制动摩擦产生的粉尘，

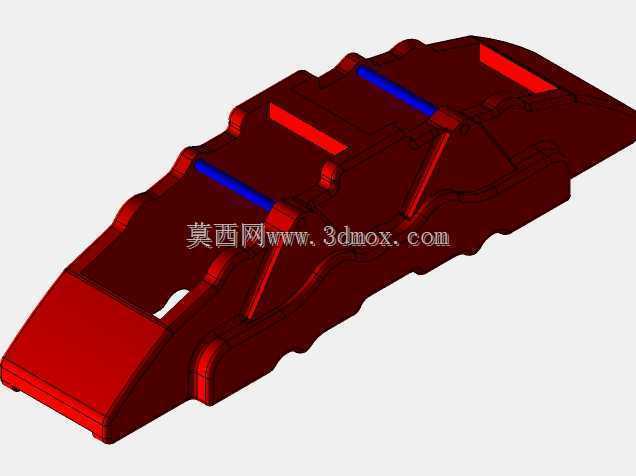

　　同时提升盘面空气流通效率，划线槽则可以在制动时刮除摩擦片表面的水膜与磨屑，避免湿滑工况下制动效能下降；制动盘中心的定位凸台与三个安装螺栓孔，匹配主流家用乘用车的轮毂轴承单元安装尺寸，安装端面的平面度公差预留了0.05mm的设计基准，能够保证制动盘转动时的端面跳动量控制在合理区间，避免制动踏板抖动问题。卡钳部分采用浮钳式结构设计，相比对置活塞定钳结构，浮钳结构的体积更小，布置时占用的轮辋内部空间更少，对小尺寸轮辋的适配性更强；卡钳上方的三个安装支耳对应转向节上的安装点位，支耳的安装孔位同轴度公差按IT7级设计预留，能够保证卡钳装配后与制动盘的端面平行度，避免出现偏磨、制动拖滞等常见故障。在实际工程应用中，

　　这类简化模型常被用于整车前期开发的总布置校核环节，设计师可以快速将其调入整车底盘装配体，核对轮辋内部空间是否与卡钳存在运动干涉，确认转向拉杆、悬架摆臂在全行程运动过程中不会与制动组件发生碰撞；同时也可用于职业院校的汽车构造教学，帮助学员直观理解盘式制动器的工作逻辑，即制动时液压推动卡钳内侧活塞顶出，带动卡钳本体沿导向销滑动，让两侧摩擦片同时夹紧制动盘，通过摩擦力将车轮的转动动能转化为热能散出，实现车辆减速。需要注意的是，这套简化结构未包含制动管路、活塞密封圈、放气螺钉等细节部件，如果用于后续的详细结构设计或者有限元强度分析，还需要补充对应细节特征，当前模型的核心价值在于快速完成布置层面的方案验证，减少前期建模的重复工作量。
