汽车悬架用螺旋弹簧液压阻尼减振结构

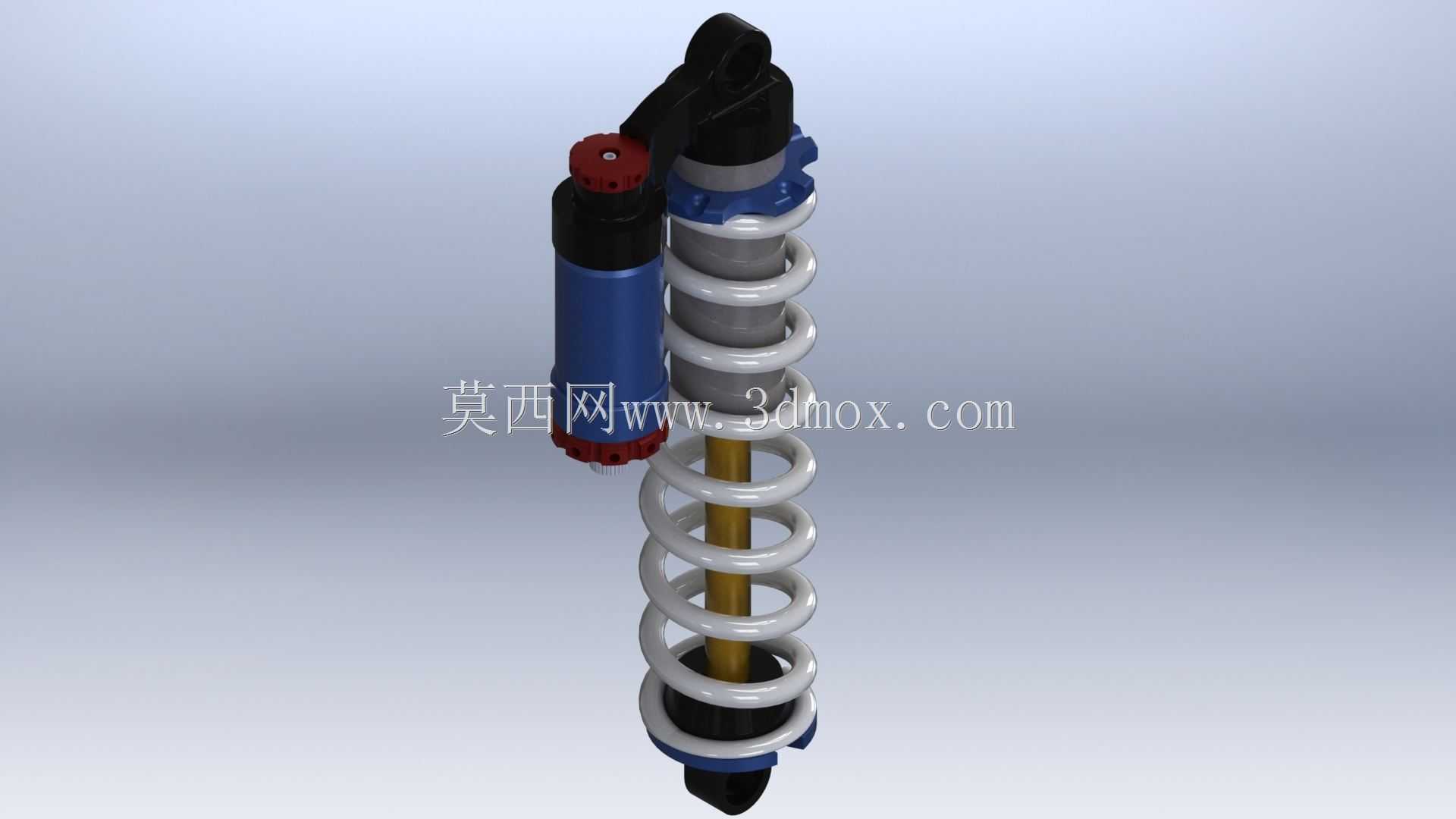

　　该减振结构主要配套乘用车辆、越野车型的悬架系统，安装于车架与转向节/后桥摆臂的连接点位，核心作用是过滤路面颠簸传递到车身的振动，抑制螺旋弹簧压缩回弹过程中的多余往复动作，避免车辆经过起伏路面后出现持续余震，同时保障轮胎与地面的有效接触面积，提升行驶过程中的抓地稳定性与操控极限。从结构设计逻辑来看，整体采用同轴集成式布局，将阻尼油缸、储油腔、螺旋弹簧、上下安装吊耳整合在同一轴线上，最大程度压缩径向占用空间，适配悬架摆臂与轮拱之间的有限安装间隙；上端吊耳采用铰接式连接结构，预留了一定角度的摆动余量，可适配悬架跳动过程中产生的角度偏移，避免安装点位出现刚性卡滞。阻尼单元采用外置储油腔设计，相比内置储油结构，能够容纳更多液压油，

　　在长行程连续压缩工况下，可有效降低油液温升带来的阻尼衰减，提升连续颠簸路段的减振稳定性；外置储油腔侧置布局在主缸体旁，通过油路与主工作腔连通，不会额外增加整体轴向尺寸。螺旋弹簧采用等节距圆柱螺旋设计，弹簧刚度匹配常见紧凑型乘用车型的簧下质量参数，弹簧上下两端均设置有橡胶缓冲垫，避免金属弹簧与金属安装座直接接触产生异响，同时可过滤一部分高频细碎振动。主阻尼缸的活塞杆表面做了硬质氧化处理，配合防尘套结构可阻挡泥沙、灰尘进入油封结构，延长密封件的使用寿命；下端安装座与活塞杆端部采用螺纹连接结构，可通过旋转调整弹簧预紧力，适配不同负载下的车身高度需求。安装边界方面，上下吊耳的铰接孔中心距在完全伸展状态下匹配对应车型悬架的最大拉伸行程，

　　压缩极限位置预留了足够的缓冲间隙，不会出现弹簧并圈或者缸体触底的情况；整体径向最大尺寸为螺旋弹簧的外径，可适配多数车型轮拱内部的预留空间，无需对周边钣金、管路做额外改动即可完成装配。在实际使用场景中，该结构可同时应对铺装路面的高频小幅振动与非铺装路面的大行程冲击，阻尼阀系的调校偏向兼顾舒适性与支撑性，在过弯时可提供足够的阻尼力抑制侧倾，经过减速带等大冲击工况时，阻尼力可随压缩速度自适应调整，避免冲击直接传递到车身。
