V型发动机曲轴活塞组合结构三维数模

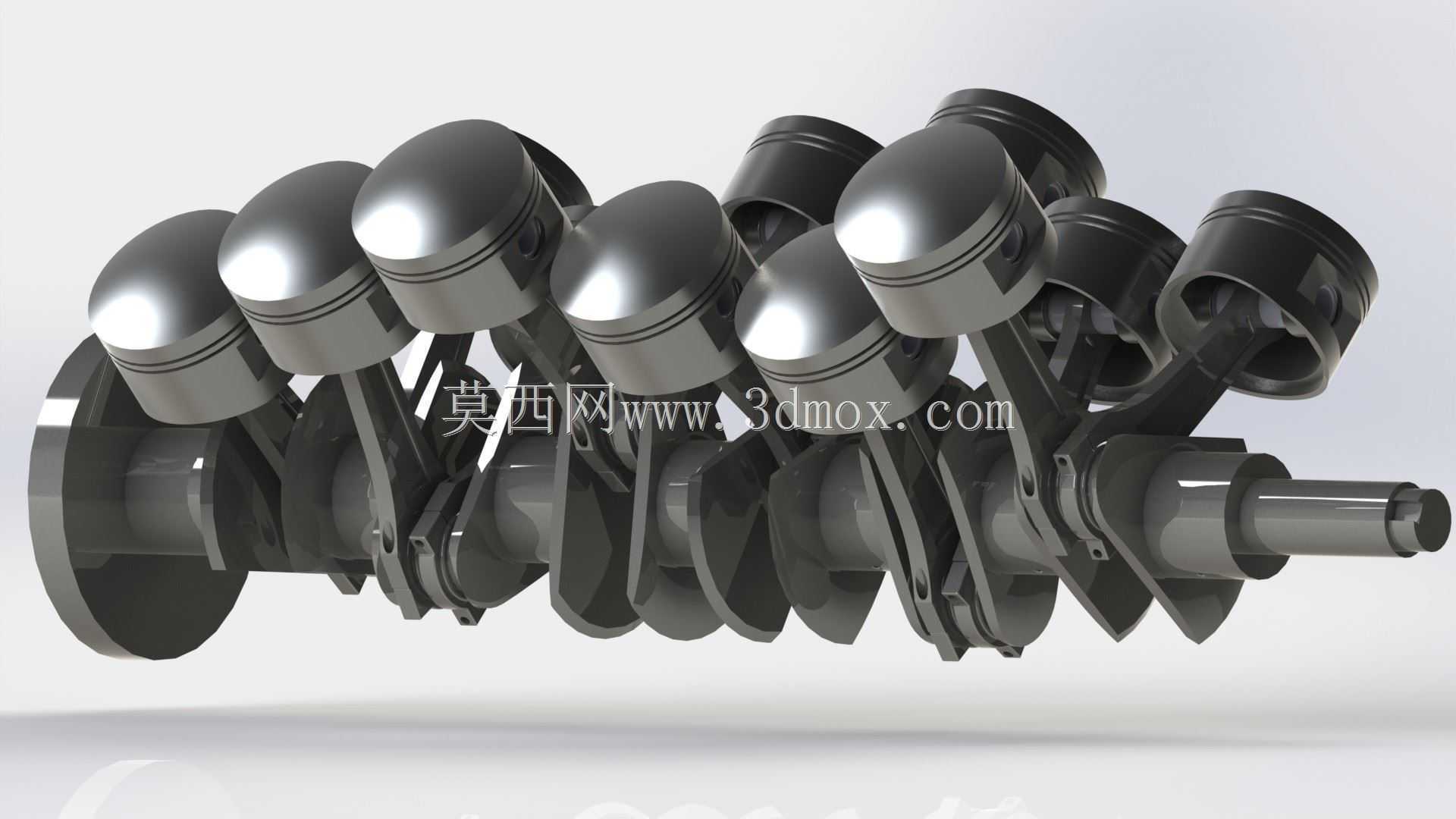

　　这套曲柄连杆组合结构，是往复式内燃机动力输出端的核心运动部件，目前广泛搭载于V型布局的乘用车辆、工程机械动力单元中，承担着将燃烧室内燃气爆发产生的直线往复作用力，转化为曲轴旋转扭矩的核心功能，是整套动力系统实现能量转换的关键载体。从结构设计逻辑来看，该组件采用错拐式曲轴布局，相邻曲拐按照V型气缸的夹角角度偏移布置，能够保证两侧气缸的活塞运动相位匹配配气机构与点火顺序的时序要求，避免运动干涉的同时，尽可能缩短曲轴整体轴向尺寸，压缩动力总成的横向占用空间，适配前置动力舱的紧凑安装边界。活塞部分采用平顶式顶部设计，配合对应的燃烧室凹坑结构能够实现较高的压缩比，活塞销座处做了加厚加强处理，可承受燃气爆发瞬间的高频冲击载荷，

　　活塞环槽的位置与宽度经过匹配设计，能够同时满足气密封闭、机油刮除与热量传导的多重需求，裙部的型线设计充分考虑了热态膨胀后的配合间隙，避免冷启动敲缸与热态拉缸的故障风险。连杆部分采用斜切口式大端设计，既满足曲轴曲拐轴颈的装配通过性，又能保证大端盖的连接刚度，杆身采用变截面工字结构，在尽可能降低往复运动质量的同时，保证足够的抗弯、抗扭强度，适配高转速工况下的惯性载荷承受需求。曲轴的主轴颈与连杆轴颈之间设置了贯通式油道，能够将主油道输送来的压力机油直接引导至连杆轴颈的摩擦副表面，形成稳定的压力润滑油膜，降低高负荷运转下的磨损速率，曲轴前后端的密封轴颈与法兰安装位，预留了与飞轮、正时驱动组件、曲轴扭转减震器的配合尺寸，

　　安装边界完全匹配主流V型内燃机的缸体主轴承座定位要求，可直接用于动力总成的运动仿真、装配干涉校验以及教学演示场景，帮助设计人员快速验证曲柄连杆机构的运动行程、活塞上下止点位置与气缸壁的配合间隙，减少前期设计阶段的反复校核工作量。
