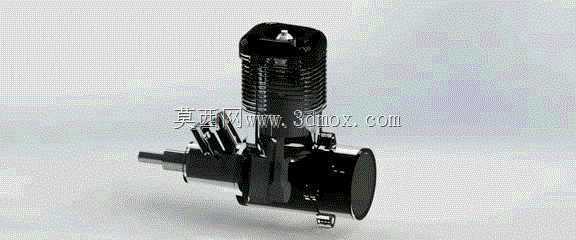

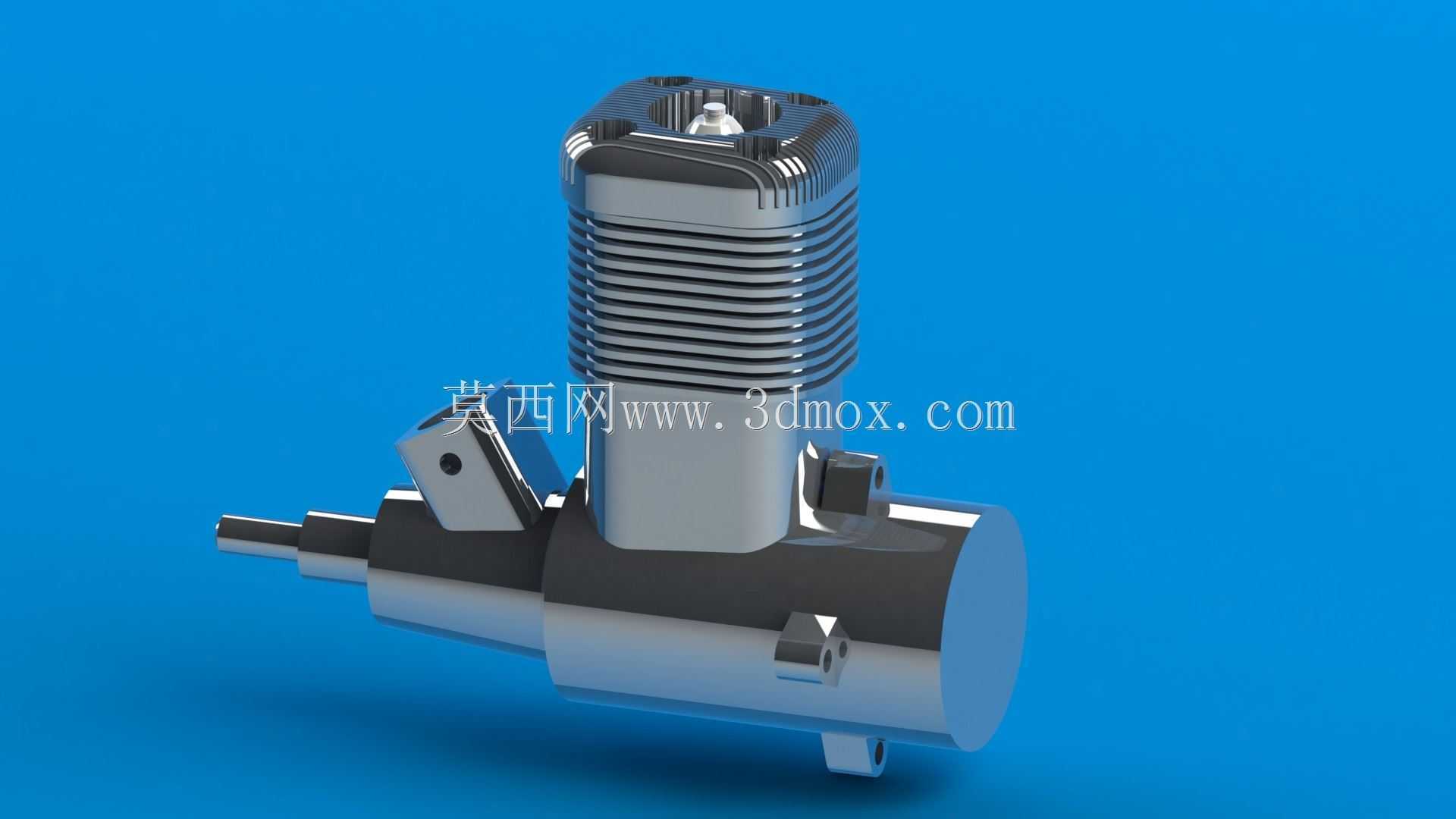

单缸航模用鼓风式内燃动力装置结构

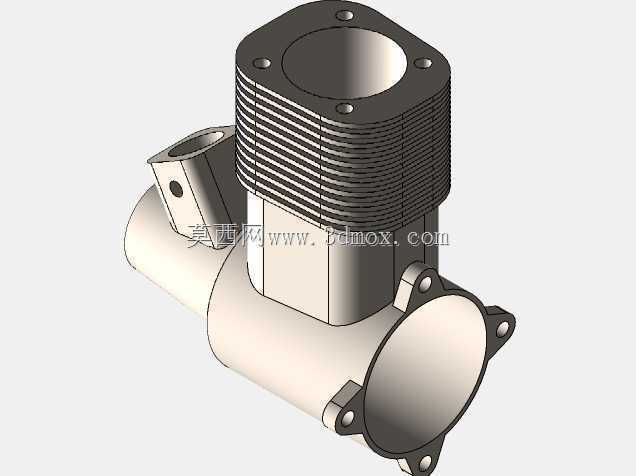

　　这类小型鼓风式内燃动力结构，最初是为小比例航模、小型竞速车模这类对动力重量比要求极高的场景开发的，和常规工业用内燃机不同，它的整体集成度极高，缸体散热鳍片直接和上部的鼓风导风结构整合，不需要额外加装独立散热风扇就能在高转速工况下维持稳定的工作温度。从结构设计逻辑来看，动力输出端的曲轴采用短悬臂设计，输出轴直接伸出前端盖，减少了多余的传动连接环节，能把动力损耗控制在极低水平，前端预留的安装法兰可以直接适配螺旋桨、传动齿轮组等不同负载，不需要额外做转接结构。缸体侧面集成的鼓风腔和曲轴箱做了一体化铸造成型，内部的气道直接对准缸体的散热鳍片间隙，曲轴转动时会带动内置的鼓风叶轮转动，直接把外部空气导流到散热鳍片表面，

　　哪怕是在密闭的模型机舱内部，也能保证足够的散热风量，不会出现长时间高负荷运行过热拉缸的问题。安装边界上，整个动力单元的重心集中在曲轴轴线上，底部预留的两个安装凸台可以直接固定在模型的机架上，安装孔位的同轴度公差控制在0.02mm以内，安装后不会出现高速运转时的偏心振动问题。上部的点火模块和缸体做了嵌入式整合，不需要额外布置独立的点火器安装位，整体的外形轮廓没有多余的外凸结构，能适配狭小的模型内部安装空间。从功能特性来看，这类动力单元的油门响应速度极快，曲轴动平衡做了精密校准，在每分钟两万转以上的高转速区间依然能保持稳定的输出，鼓风结构除了给缸体散热之外，还能给前部的化油器提供稳定的正压进气，在大角度倾斜、甚至短时间倒飞的工况下，

　　依然能保证燃油供给的稳定性，不会出现动力中断的问题。设计过程中特意把燃油接口、油门调节结构都布置在侧面同一侧，方便后续的管路连接和调试，不需要在机架上开多余的避让孔位，整体的维护拆解也很方便，只需要拆开前端盖就能直接检查活塞和曲轴的磨损情况，不需要完全拆解整个动力单元。
