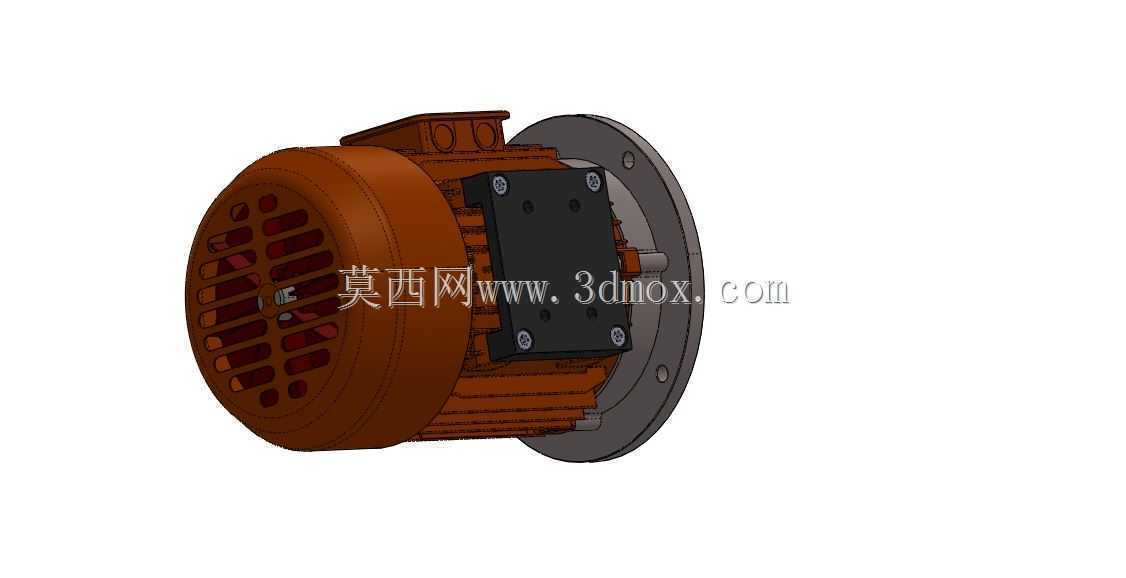

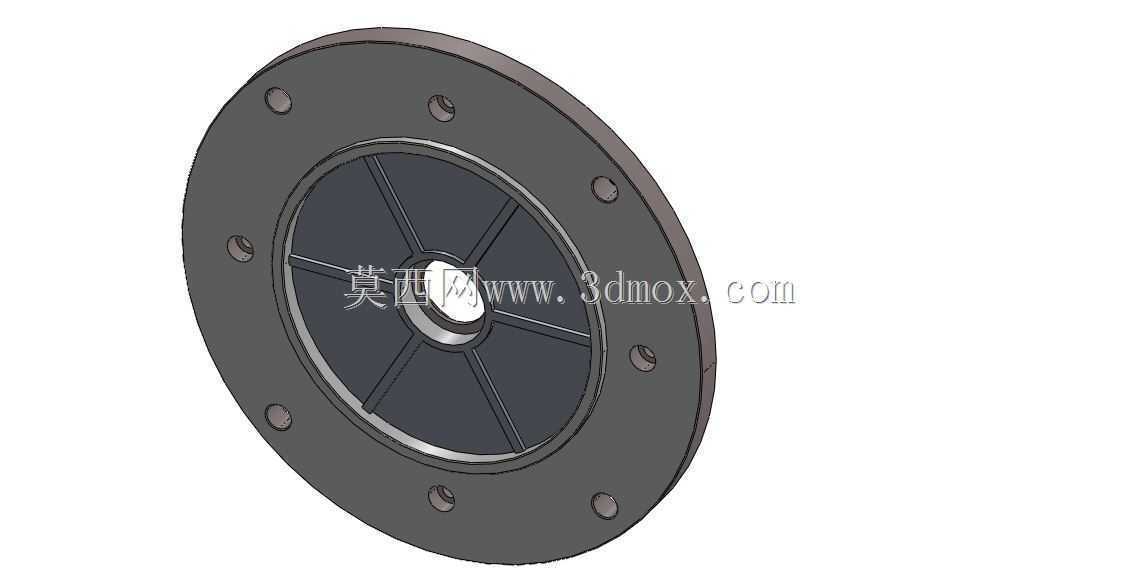

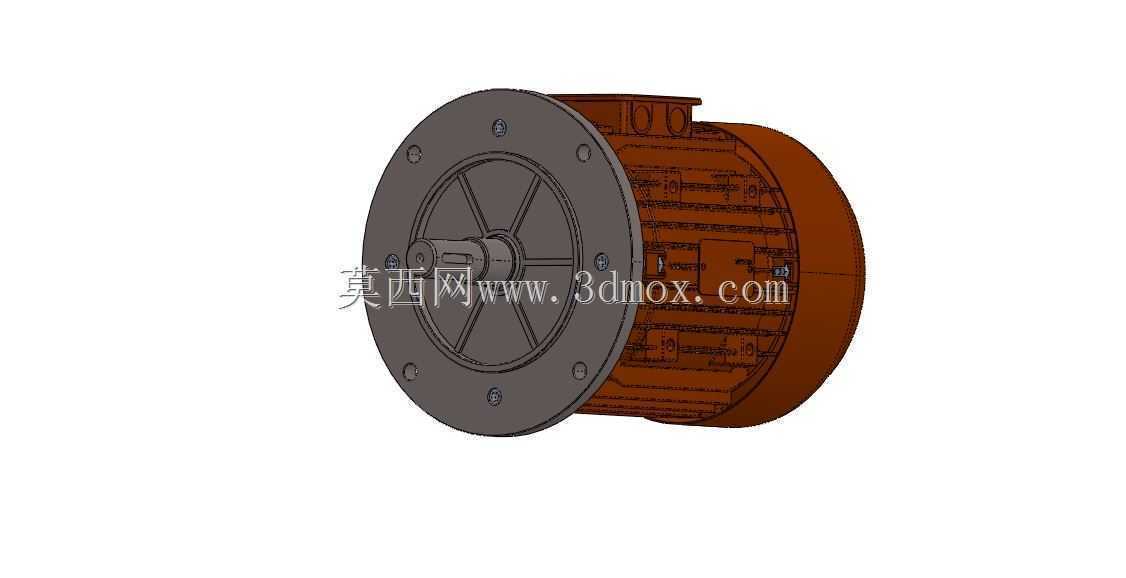

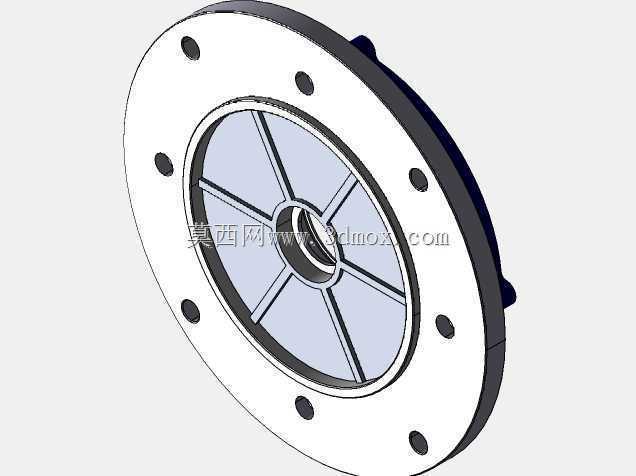

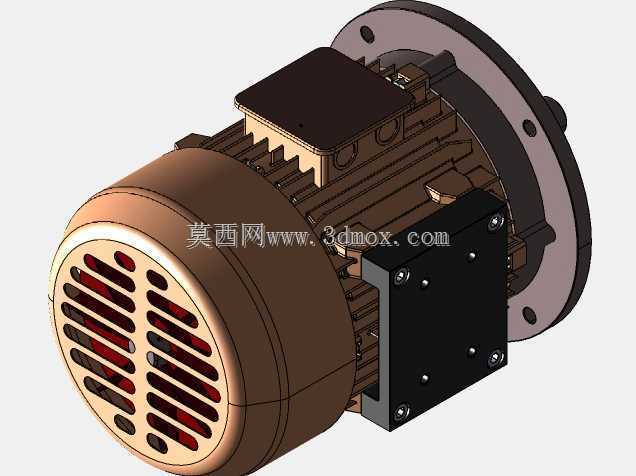

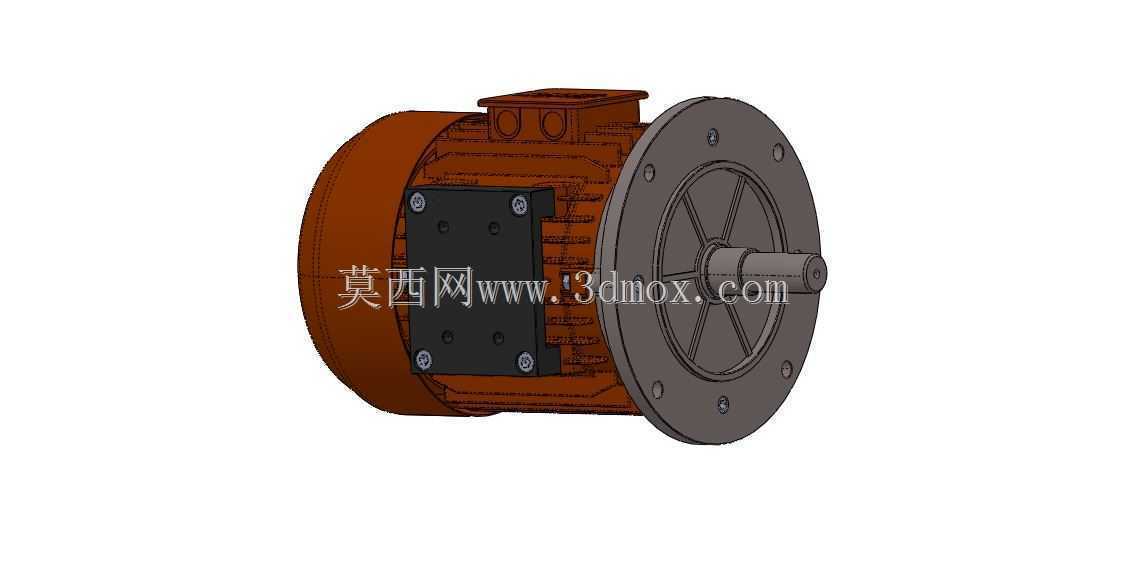

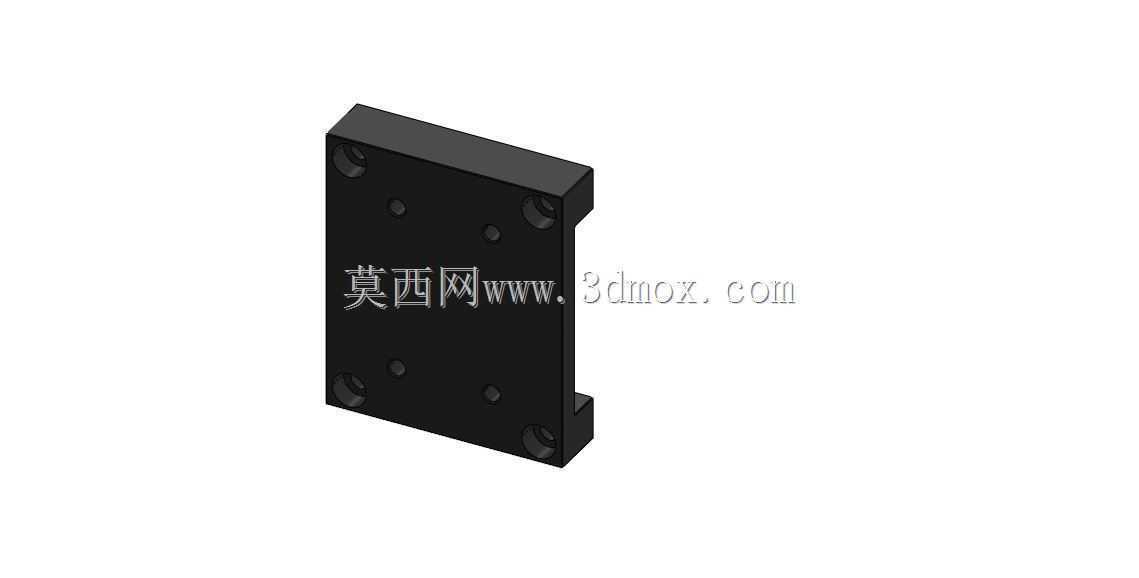

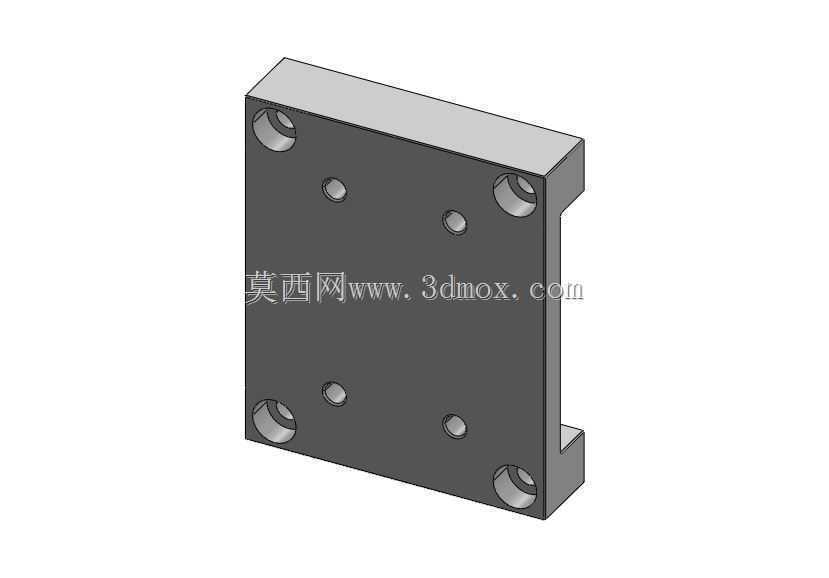

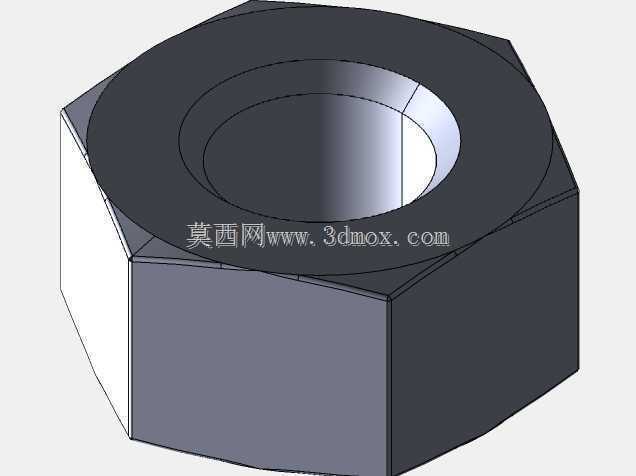

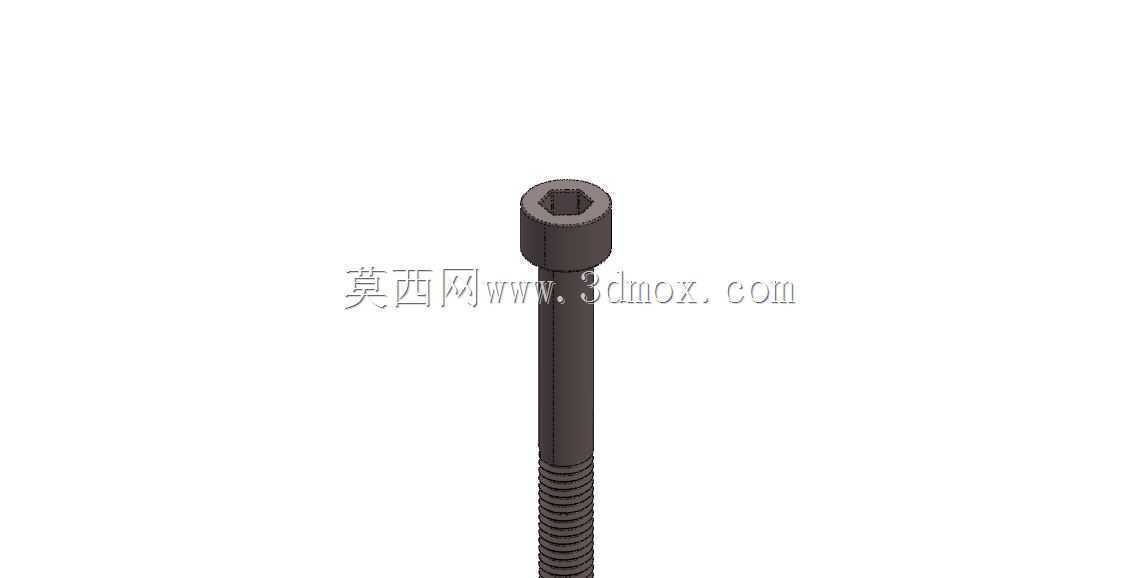

在离散制造的产线布局、通用机电设备的动力配套场景里,这类法兰安装式的驱动电机是动力单元里最常见的核心部件,小到家用洗衣设备的滚筒驱动、小型离心泵的动力输入,大到路边停靠车辆的辅助动力单元、轻工输送线的辊筒驱动,都能见到同结构电机的应用身影。做三维结构设计的时候,最先要敲定的是安装边界的匹配度,前端的圆形法兰是B5安装形式的核心定位基准,法兰端面上的均布安装孔位需要和被驱动设备的安装止口严格同轴,止口的配合公差一般选H7/js6的过渡配合,避免装配后出现轴系不同心引发的振动问题,输出轴的轴径、键槽尺寸要和配套的联轴器、带轮或者负载输入轴的连接尺寸完全适配,轴伸长度也要控制在合理范围,防止安装后出现轴端顶死或者配合长度不足打滑的问题。

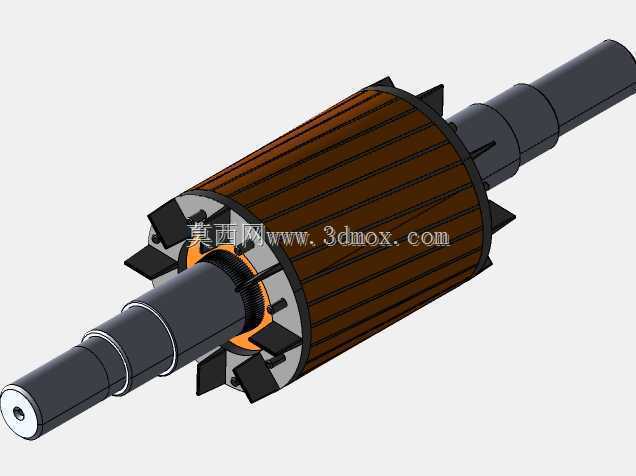

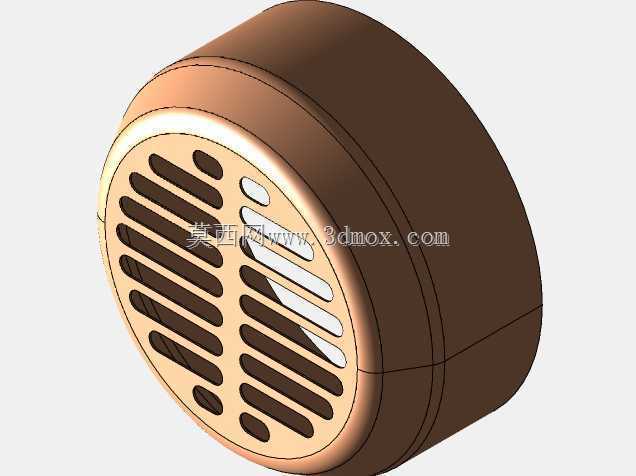

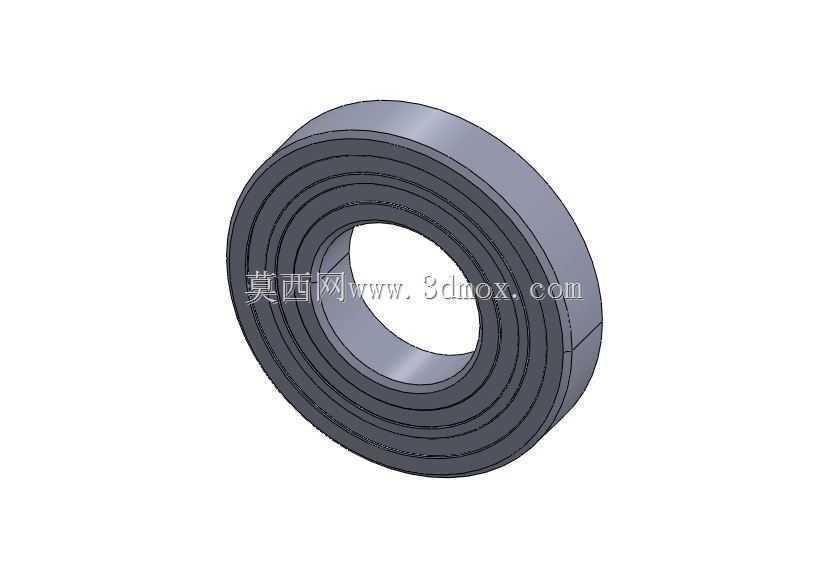

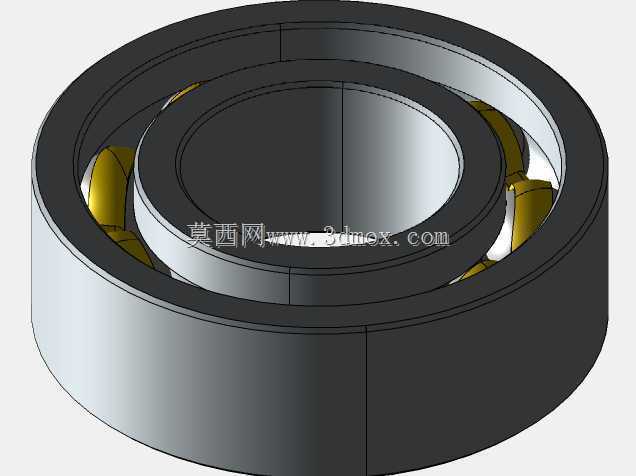

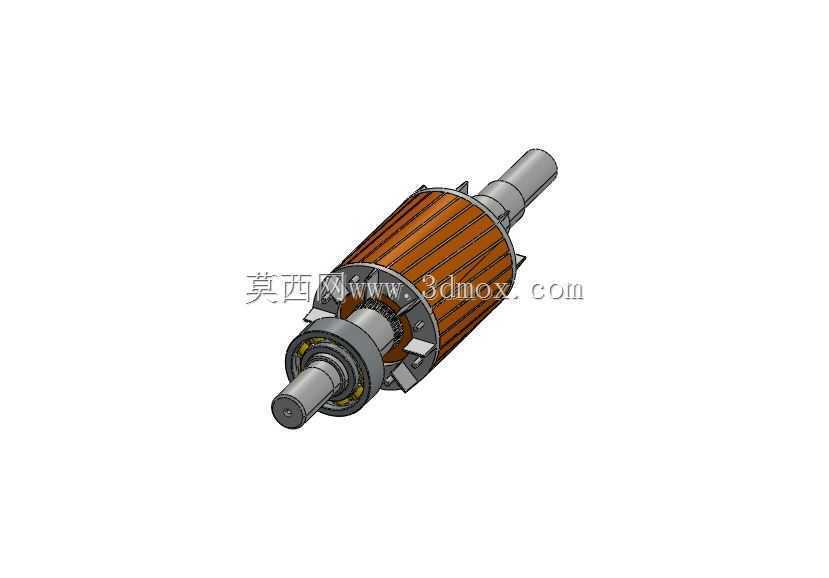

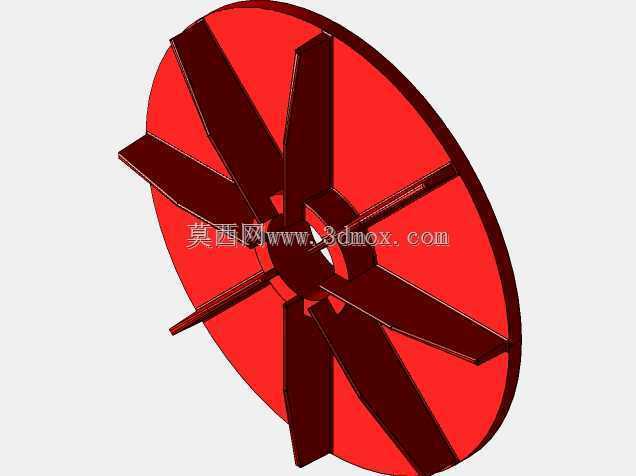

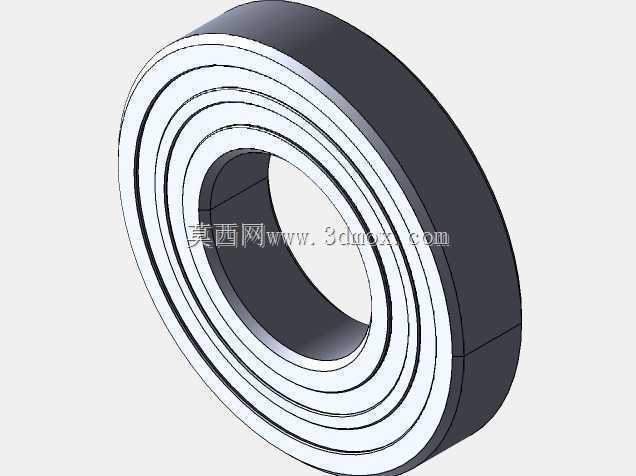

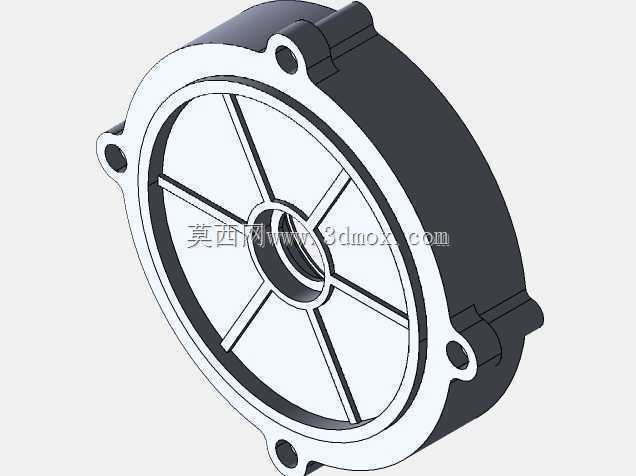

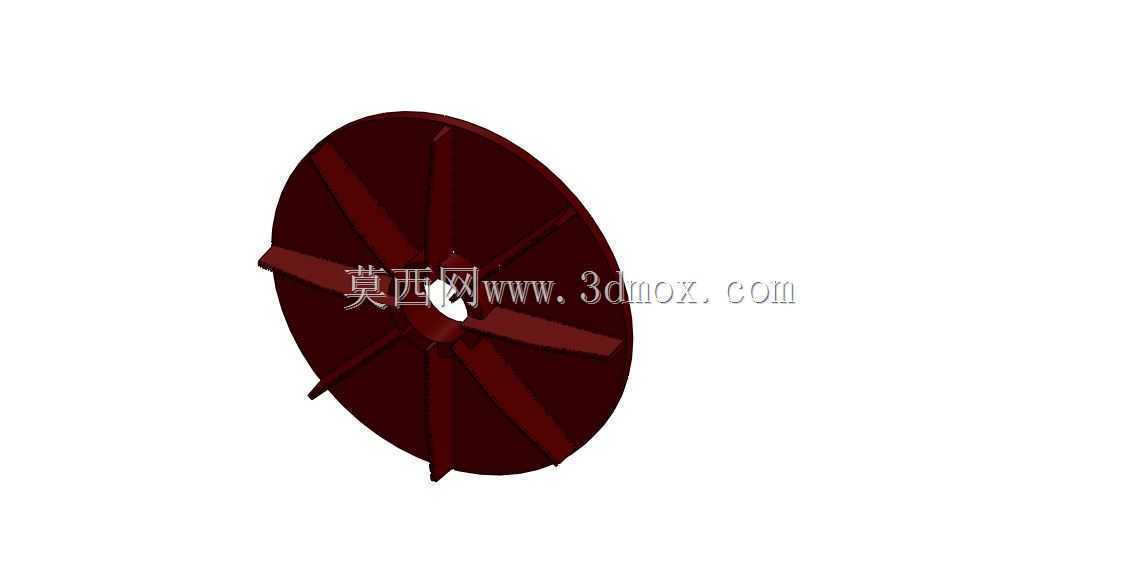

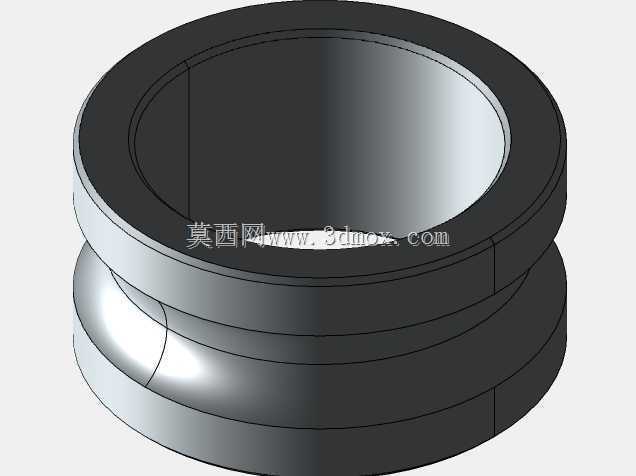

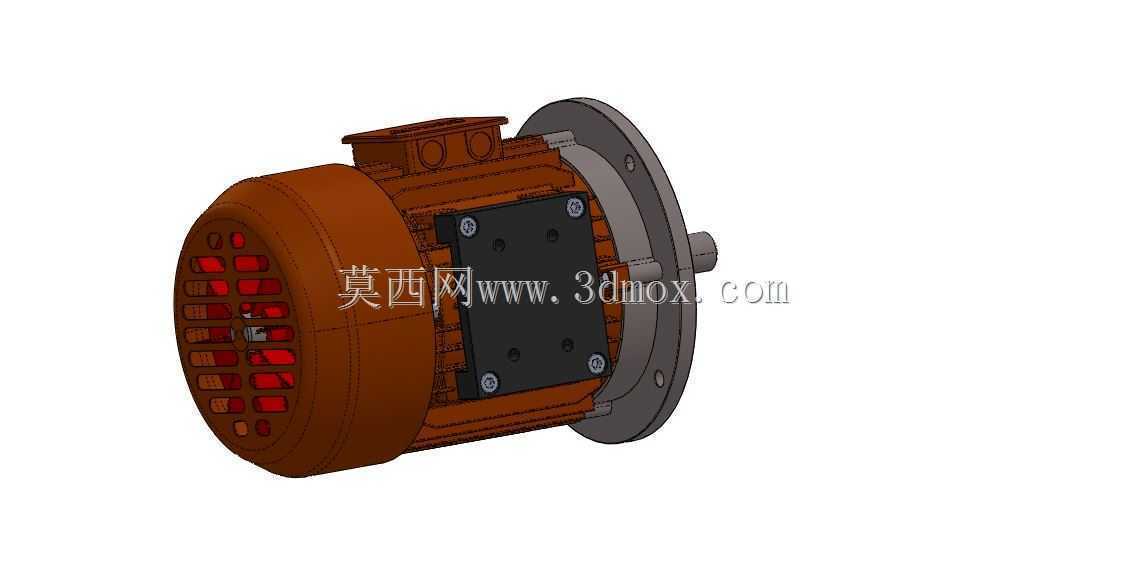

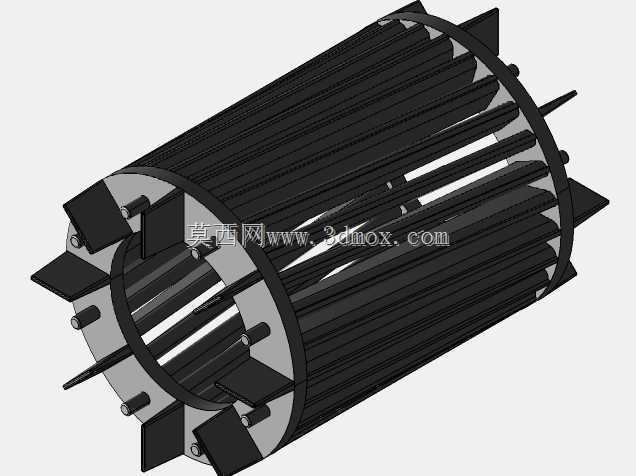

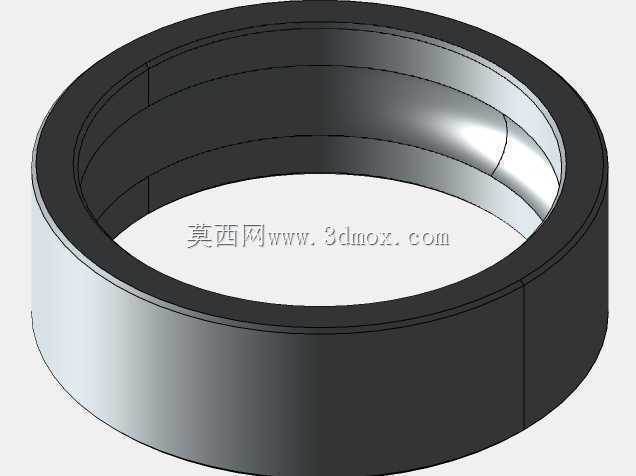

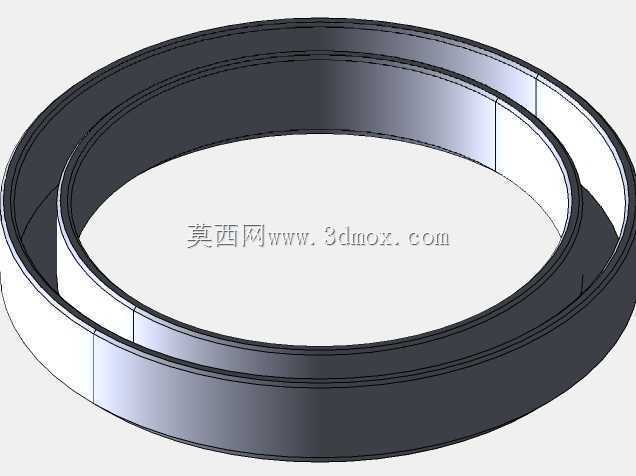

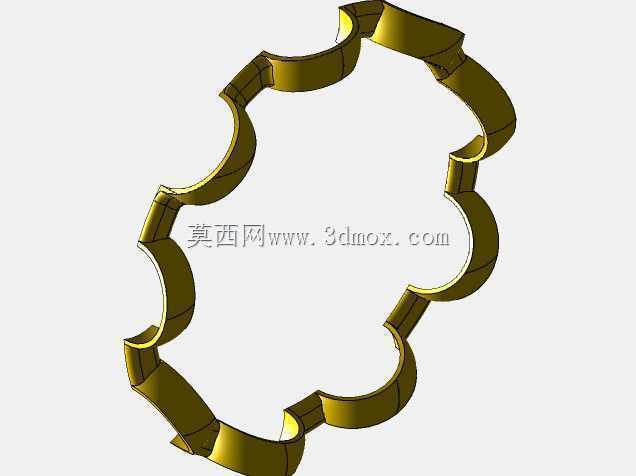

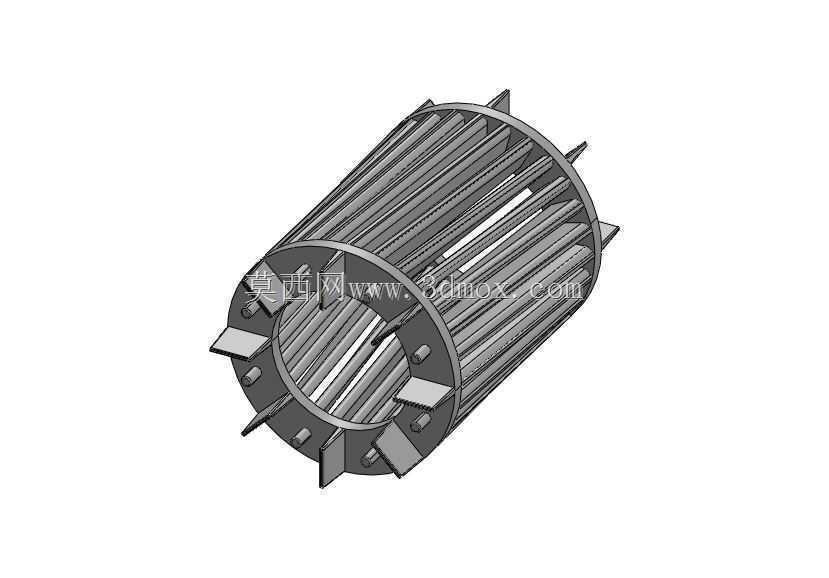

从结构功能拆分来看,机座部分采用带散热筋的铸铁壳体结构,周向分布的散热筋不是随意排布的,筋条的走向顺着电机运行时自带风叶的气流方向设计,能在电机自扇冷的工况下把绕组产生的热量快速带出去,顶部的接线盒位置做了凸台加强,既可以预留接线端子的安装空间,也能避免接线部位的应力集中,端盖部分和机座采用止口定位配合,后端盖预留了风罩的安装卡扣位,内部的轴承室尺寸要匹配对应功率等级的深沟球轴承,保证转子转动时的径向跳动控制在允许的公差范围内。实际选型配套的时候,不能只看外形的匹配,还要结合负载的启动特性、运行时的额定转速、扭矩需求来对应电机的功率极数,比如驱动离心泵这类轻载启动的负载,可以选2极或者4极的标准电机,

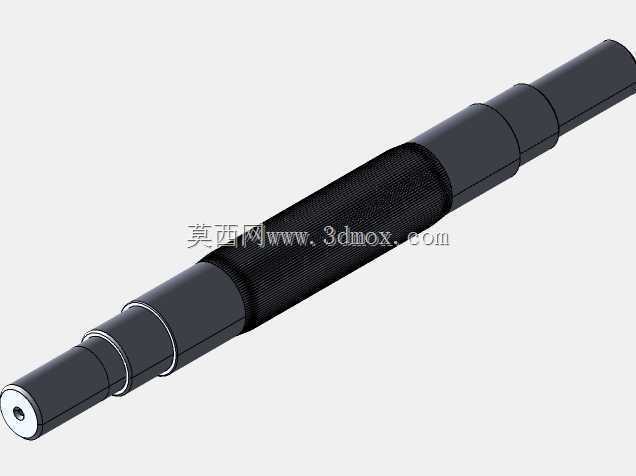

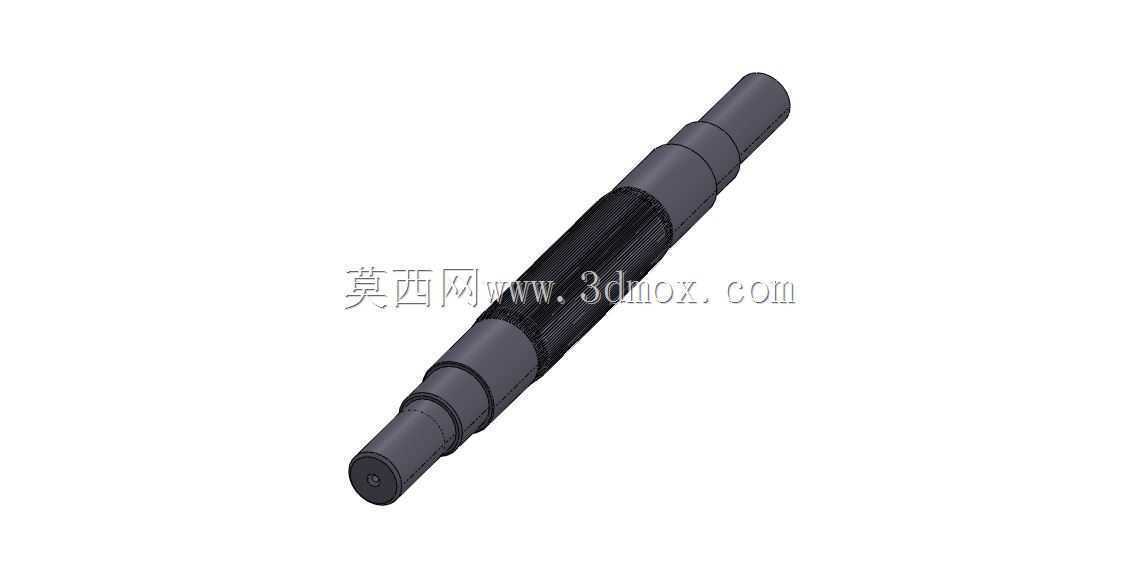

要是驱动输送辊道这类需要一定启动扭矩的场景,就要核对堵转扭矩参数是否满足负载启动要求,避免出现闷车烧绕组的问题。建模过程中,机座的散热筋厚度、相邻筋条的间距要符合铸造工艺的要求,不能出现壁厚突变过大的位置,防止铸件浇筑时出现缩孔、冷隔的缺陷,接线盒的进线口要预留防水葛兰头的安装螺纹,满足常规工业场景的IP防护等级要求,输出轴的轴肩位置要做退刀槽设计,方便后续磨削加工时的工艺退刀,键槽的对称度公差要在建模时就标注清楚,避免后续加工出的键槽偏斜导致传动件装配困难。很多刚入行的结构工程师做设备设计时,容易忽略电机的安装维护空间,比如接线盒的朝向是否方便现场接线、后端风罩位置是否预留了足够的散热空间、电机吊装或者拆卸时是否有足够的操作余量,

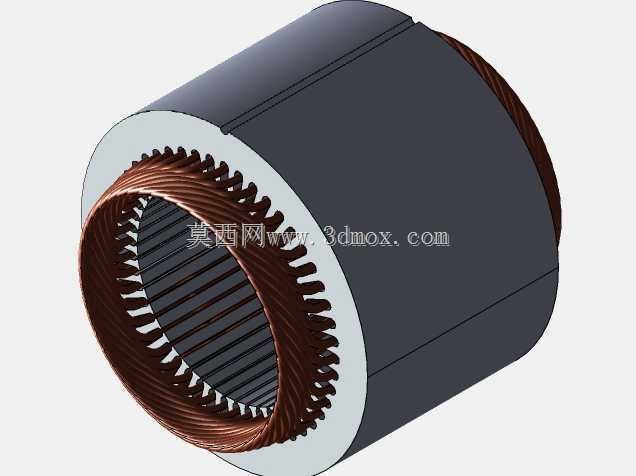

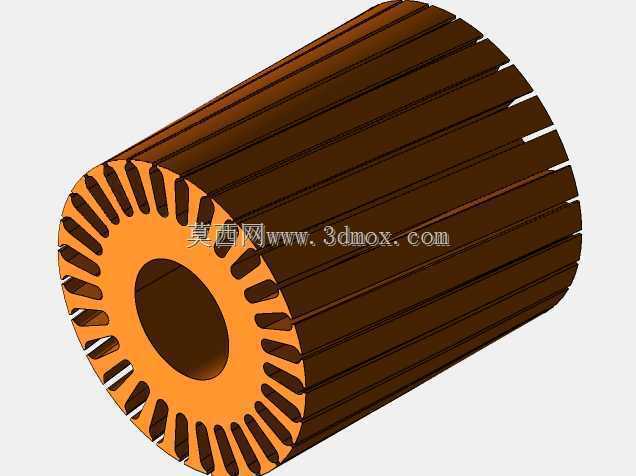

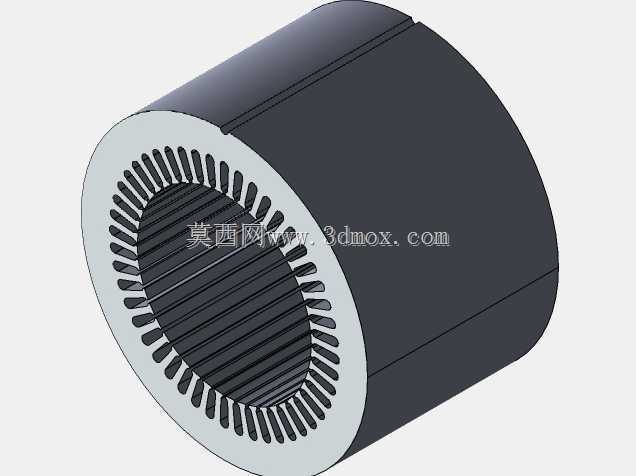

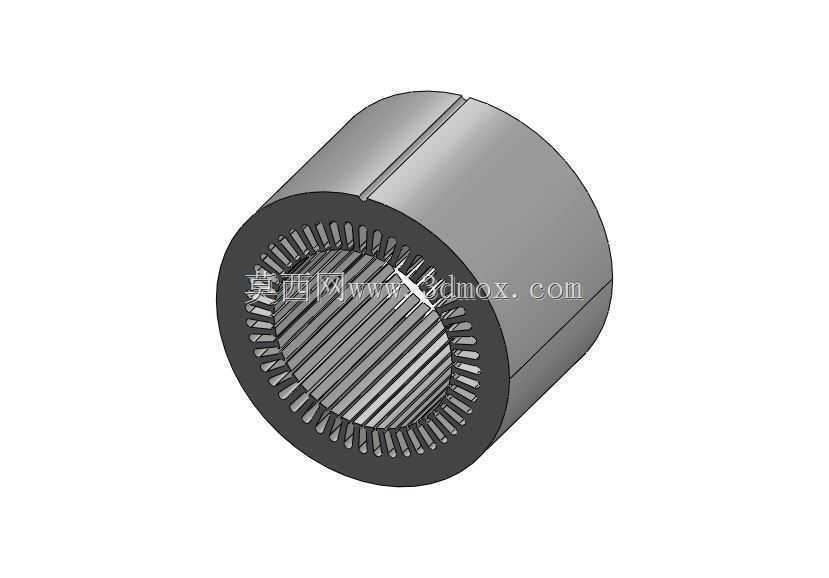

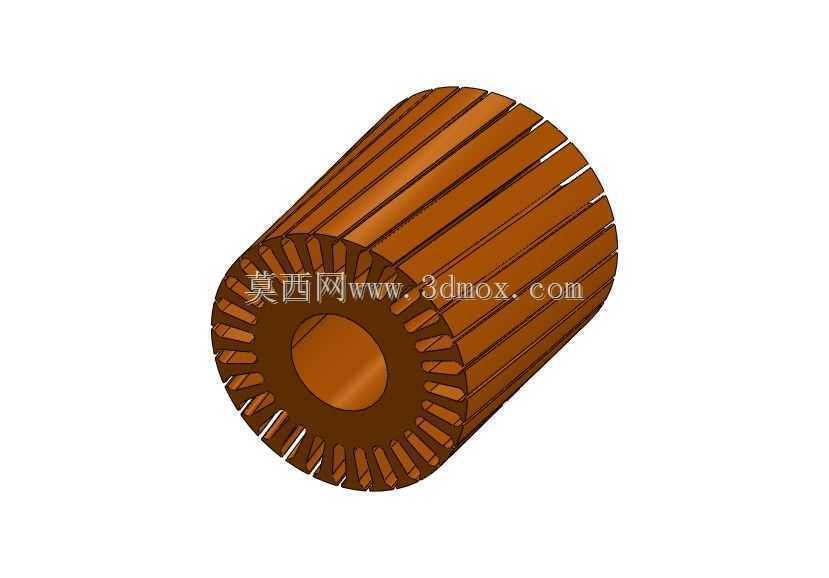

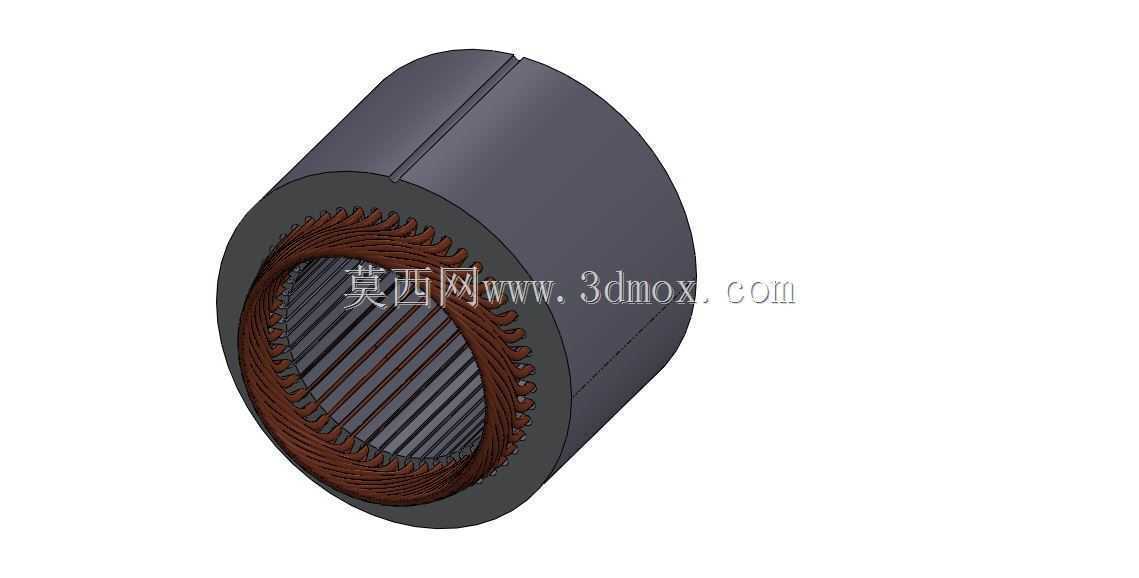

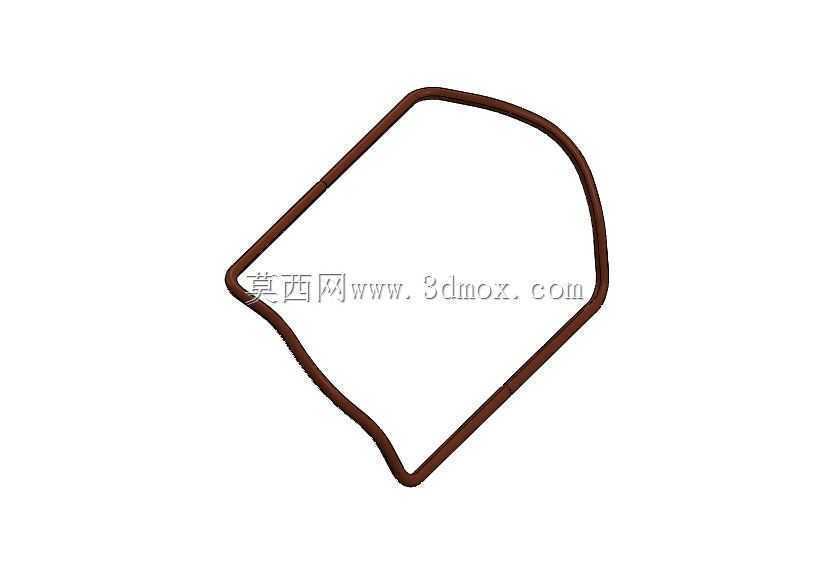

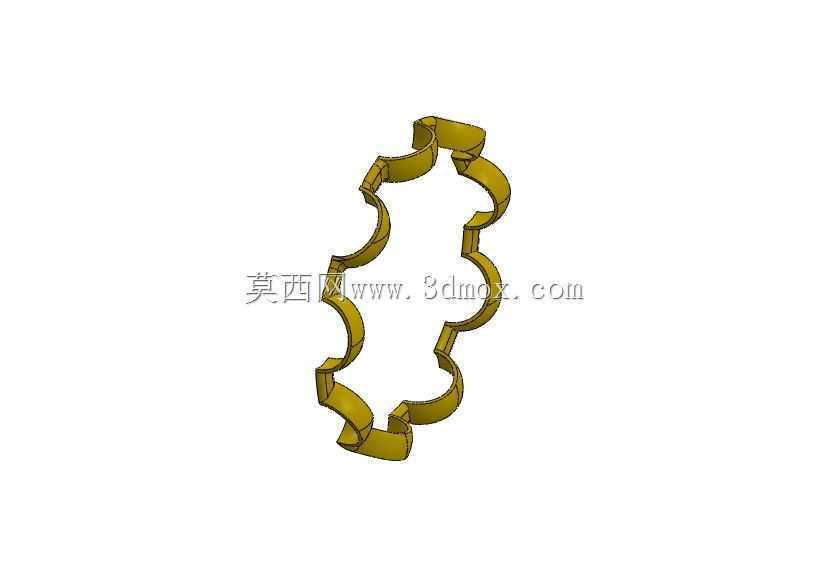

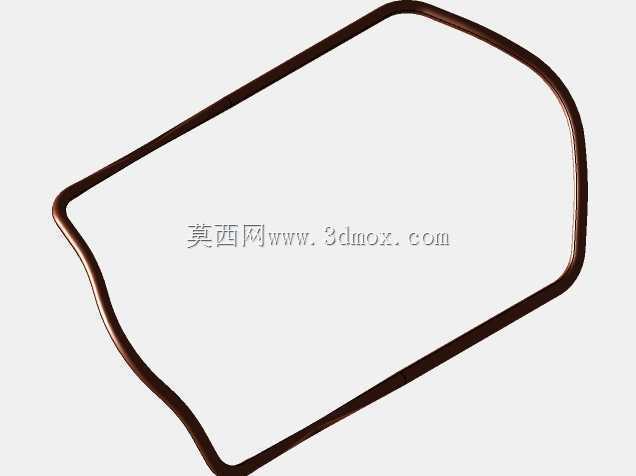

这些细节在三维布局阶段就要提前核对,不能等设备加工装配时才发现电机和周边机架干涉,或者接线空间不足导致现场施工困难。这类标准电机的三维结构建模,核心是还原真实的安装尺寸和外形轮廓,不需要把内部的绕组、冲片这些细节完全复刻,但所有和安装、干涉校验相关的尺寸必须和实物一致,包括机座的总长、法兰的外径、安装孔的孔距、输出轴的中心高、接线盒的外轮廓尺寸,这些尺寸是设备布局时做干涉检查的核心依据,要是尺寸偏差过大,后续生产装配时就会出现电机装不上、和周边部件碰擦的问题。在不同的应用场景下,同安装尺寸的电机还可以做衍生结构调整,比如需要频繁启停、正反转的工况,可以把输出轴的轴承换成承载能力更强的型号,要是在潮湿多尘的工况下使用,就要在端盖和机座的配合面增加密封胶条的安装槽,提升整机的防护等级,这些结构调整都可以在基础三维模型上做参数化修改,不用从零开始重建模型,能大幅提升设计迭代的效率。
