法兰连接三通式管道分流构件

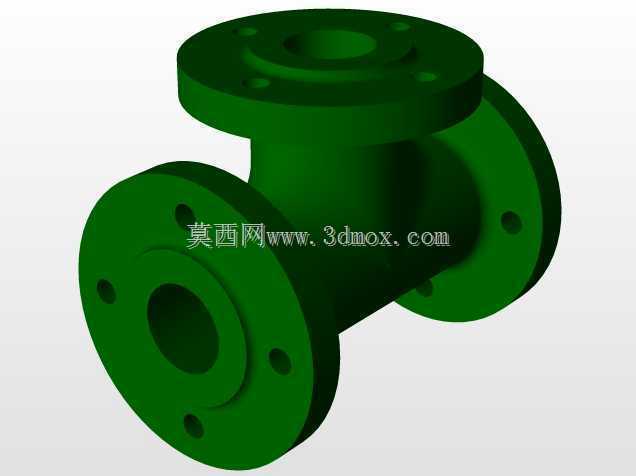

　　在化工、市政给排水、暖通空调、油气输送等管路系统中，三通构件是实现管路分流、合流的核心基础配件，这款法兰连接式三通的三维结构，完全围绕现场安装与长期运行的实际需求完成设计。从结构功能来看，三个接口均采用标准法兰盘结构，法兰盘上均匀分布螺栓安装孔，安装时可通过螺栓副与对应管径的管道法兰紧密对接，配合密封垫片即可实现可靠的管路密封，相比螺纹连接、焊接连接的三通，法兰式结构无需现场施焊，拆装维护效率更高，适合需要定期检修、管路压力等级中等的输送场景，可实现垂直方向与水平方向管路的介质转向输送，既可以将单路输入的流体分流为两路输出，也可将两路输入的流体汇流为单路输出，适配水、蒸汽、油品、低腐蚀性化工介质等多种流体的输送需求。

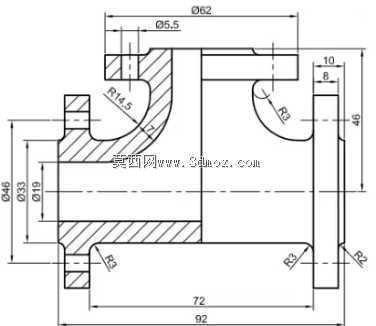

　　设计过程中首先确定了三个通径的一致性，保证三个接口的流通截面完全相等，避免介质流经三通时出现局部流速突变、压损过大的问题，法兰盘的厚度、螺栓孔的中心距与孔径均参照对应压力等级的法兰标准设定，保证与市面常规管道法兰的互换性，不会出现安装孔位错位、密封面不匹配的问题；主体流道采用圆弧过渡结构，而非直角转折，有效降低介质在转角处的湍流冲击，减少长期运行过程中流道内壁的冲蚀磨损，延长构件的整体使用寿命。从安装边界来看，三个法兰端面的加工精度满足密封要求，安装时需保证三个对接管道的中心轴线与三通接口轴线完全重合，避免强行对接产生的装配应力导致法兰密封面泄漏，构件的整体外形尺寸紧凑，三个方向的法兰外圆尺寸一致，

　　在管路排布时可提前预留对应螺栓操作空间，无需额外扩大管廊安装间距；三通主体与法兰连接位置做了圆弧补强处理，避免应力集中导致的结构开裂，可承受管路运行过程中的常规水锤冲击与温度形变应力。在三维建模过程中，对法兰密封面、螺栓孔、流道内壁的尺寸做了精准约束，既可以直接用于工程选型时的空间排布校核，也可作为后续有限元分析、流场仿真的基础模型，帮助设计人员提前验证管路排布的合理性，减少现场安装时的干涉问题。
