带环形槽圆柱类机械连接构件

　　这类带环形槽的圆柱构件，在液压管路连接、气动系统装配、小型传动轴系定位场景中应用十分广泛，日常做设备装配调试时，经常会碰到这类零件的选型与建模需求。从结构设计角度来看，构件主体采用等直径圆柱构型，能够保证在安装孔内的同轴度，避免装配后出现偏载导致的密封失效或者传动卡滞问题，端部的倒角处理是为了装配时能够顺利导入安装位，减少装配过程中对密封件或者配合孔壁的刮擦损伤。构件上设置的环形槽，主要用途分为两类，一类是用于安装弹性挡圈，实现构件在装配孔内的轴向定位，限制其工作过程中的轴向窜动，另一类是用于安装O型密封圈，在液压或者气动回路中实现介质密封，防止压力油或者压缩空气的泄漏，这就要求环形槽的槽宽、槽深尺寸公差控制在合理范围内，

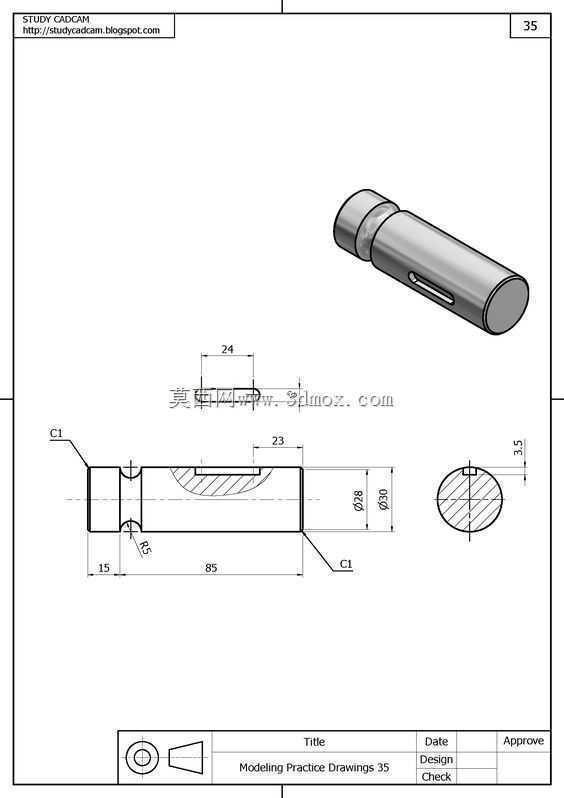

　　既要保证挡圈或者密封圈能够顺利装入，又要避免槽尺寸过大导致密封件挤出或者挡圈定位失效。做这类零件的三维建模时，首先要确定主体圆柱的外径尺寸，这个尺寸需要和安装孔的内径形成合理的配合公差，通常如果是起定位导向作用的场景会选用间隙配合，如果是密封场景则需要根据密封件的压缩量来调整配合间隙，同时要明确构件的总长度，这个长度需要匹配安装位的轴向空间，避免过长导致装配干涉，过短则无法实现定位或者密封功能。建模过程中环形槽的位置需要根据实际安装的定位点来确定，槽的边缘要做微小的圆角处理，避免应力集中导致零件在受交变载荷时出现断裂，同时也能防止装配时割伤密封橡胶件。在实际设备运行中，这类构件会承受一定的径向载荷或者轴向冲击力，

　　所以建模时还要考虑材料的选型对应的强度校核，比如用于高压液压回路的这类构件，通常会选用调质处理的中碳钢，表面做防锈氧化处理，而用于普通气动回路的则可以选用铝合金材质降低整体重量。这类零件虽然结构看似简单，但是在整套设备中起到的作用十分关键，一旦尺寸设计不合理，很容易导致整套管路系统泄漏或者传动部件窜动，引发设备故障，所以建模时每一处结构的尺寸都要对应实际装配需求，不能随意设定。
