带安装基座的轴类连接构件结构设计

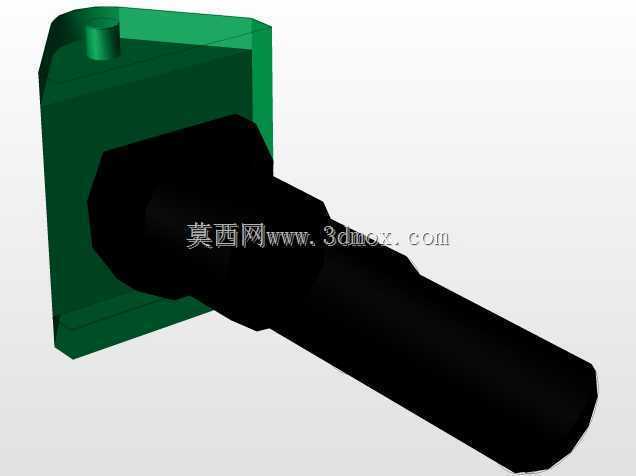

　　这类带安装基座的轴类连接构件，多应用在中小型动力传输工位的末端执行端，常见于轻工生产线的工件推送单元、小型工装夹具的动力输出位置，也可作为非标设备里的轴座一体式连接单元使用，承担动力传递与构件定位的双重作用。从结构设计逻辑来看，构件将安装基座与传动轴做了一体化的结构整合，省去了额外的轴座装配环节，能有效减少装配累计误差，提升工位运行的同轴度精度。绿色部分的安装基座采用了带凸台定位的结构设计，顶部的小圆柱凸台可嵌入安装面板的预加工定位孔内，实现快速装配定位，基座的垂直立面与安装面保持严格的垂直度公差，保证轴体伸出后与安装面的平行度要求，避免轴体运行时出现偏磨、卡滞的问题。黑色的轴体部分采用了阶梯轴结构设计，

　　靠近基座的位置做了加粗的轴肩结构，一方面可以承担轴向的限位作用，匹配对应传动件的安装定位，另一方面加粗的轴根位置能有效提升轴体的抗扭强度，应对频繁启停的动力输出工况，减少轴根断裂的失效风险。轴体的末端做了圆弧过渡处理，避免装配时刮伤配套的传动套件，也能减少应力集中带来的结构疲劳问题。在安装边界上，基座的整体轮廓为带切角的方形结构，切角设计可避开安装面板上的邻近构件，减少安装时的空间干涉，轴体的伸出长度可适配常规厚度的传动轮、连接摆臂等配套零件，安装时仅需通过基座的预留安装位完成固定，即可保证轴体的运行精度，无需额外调整轴座的同轴度，能大幅缩短现场装配的调试周期。这类结构在设计时需要重点关注轴根与基座连接位置的圆角过渡，

　　避免应力集中导致的结构失效，同时轴体的表面粗糙度需要满足传动件的配合要求，保证传动过程的平稳性，减少运行过程中的振动与噪音。在实际应用场景中，这类构件常替换传统的分体式轴座加传动轴的组合方案，尤其适合安装空间紧凑、装配精度要求较高的非标设备工位，既能减少零件数量，降低采购与装配成本，也能避免分体式结构长期运行后出现的轴座松动、轴体偏移等问题，提升设备整体的运行稳定性。
