铰接式连接固定机械零件结构设计

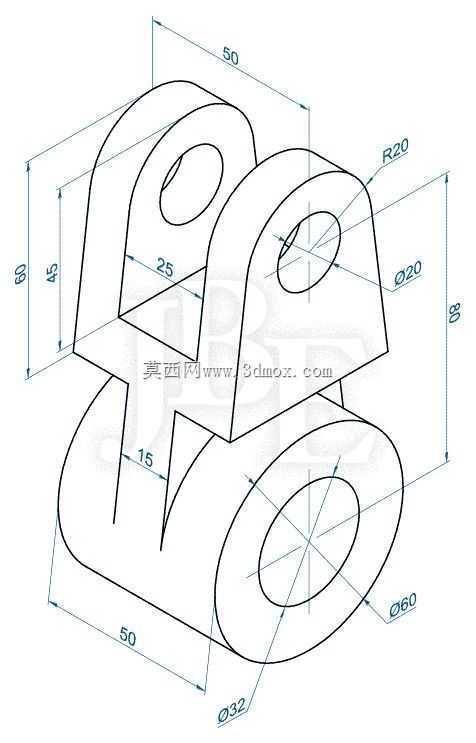

　　这类带双铰接孔与圆柱配合端的零件，常应用在需要实现小角度相对转动的机械连接场景中，比如轻工输送线的侧挡铰接部位、小型工装夹具的活动压臂连接端、农用小型机具的连杆铰接点位，承担两个构件之间的活动连接载荷，同时限制非转动方向的自由度，保证机构运动轨迹的稳定性。从结构设计逻辑来看，上部的两个同轴铰接孔是核心的转动配合部位，孔的内径公差需要匹配对应铰接销轴的精度等级，通常采用间隙配合保证转动灵活性，孔的端面需要做倒角处理，避免装配时销轴卡滞，同时减少应力集中带来的断裂风险；上部两个带孔的耳板厚度需要根据实际承受的径向载荷做校核，避免受拉时出现耳板变形或撕裂，耳板外侧的圆弧过渡是为了减少转动过程中与相邻构件的干涉，同时优化应力分布。

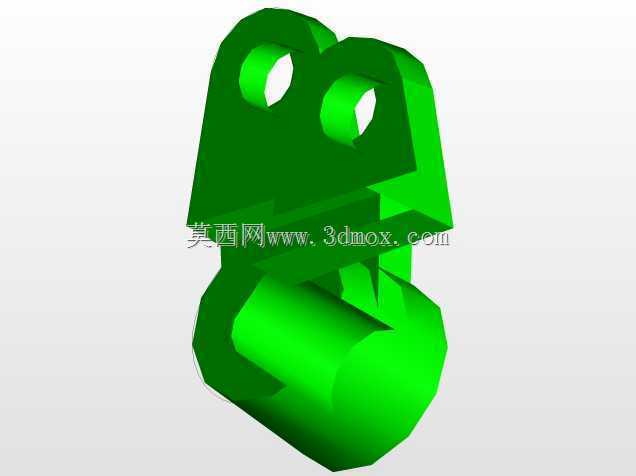

　　下部的圆柱段是与另一构件的固定配合端，通常采用过渡配合压入对应构件的安装孔内，圆柱段的长度需要匹配安装基座的厚度，保证压装后不会出现轴向窜动，圆柱与上部铰接主体的连接部位做了大圆角过渡，这个位置是整个零件的应力集中区，圆角半径的取值直接影响零件的抗疲劳寿命，在承受交变载荷的工况下，过小的圆角很容易在长期往复转动中出现根部断裂。在实际建模过程中，需要优先确定铰接孔的中心距与下部圆柱的同轴度要求，两个铰接孔的同轴度公差需要控制在合理范围内，否则装配后会出现销轴卡滞、转动阻力过大的问题；下部圆柱的轴线与铰接孔轴线的垂直度也需要严格控制，避免装配后整个铰接件出现偏斜，导致机构运动卡涩。从安装边界来看，

　　零件上部两个耳板的外侧间距需要小于安装槽的内部宽度，预留足够的装配间隙，避免转动时耳板与安装槽侧壁摩擦；下部圆柱的外径需要匹配安装孔的尺寸，压装后圆柱端面与安装基座表面齐平或者略低于基座表面，避免突出部分干涉其他构件的运动。这类零件的材质通常根据载荷等级选择，轻载工况下可以采用工程塑料注塑成型，重载工况下则采用45号钢机加工后做调质处理，铰接孔部位根据耐磨需求可以加装铜套或者做表面淬火处理，提升铰接部位的耐磨性能，延长零件的整体使用寿命。在实际选型应用时，需要先核算整个铰接部位承受的最大径向载荷与交变载荷频率，再对应调整耳板厚度、铰接孔直径、圆柱段直径这些核心尺寸，保证零件的强度冗余在合理范围内，既不会因为强度不足出现失效，也不会因为尺寸过大造成材料浪费与安装空间占用过多。
