腰型法兰式多安装孔机械连接基座结构

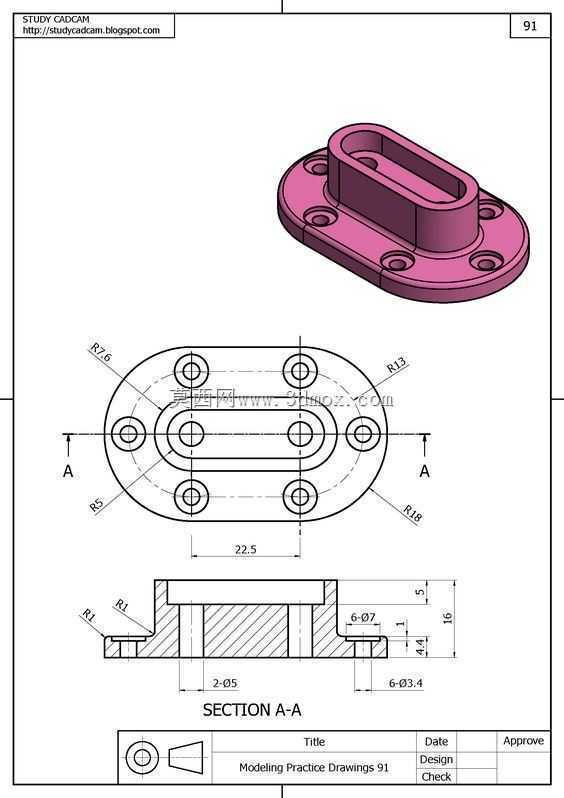

　　该腰型法兰连接基座主要应用于液压阀组集成安装、小型气动执行元件固定、轻型传动模块的支撑定位场景，在轻工自动化生产线、小型液压动力单元、台式加工设备的辅助安装工位中较为常见，可作为元件与安装面板之间的过渡连接件，分散上部元件的承载压力，同时提供精准的定位基准。从结构设计逻辑来看，整体采用腰型外轮廓的法兰盘作为主体承载结构，相较于圆形法兰，腰型结构可在狭窄的线性安装空间内排布更多固定点位，同时减少不必要的结构材料占用，适配长条形安装面的布局需求。法兰盘上共设置8处沉头安装通孔，沿腰型轮廓的周向均匀分布，沉孔深度可完全容纳内六角螺栓的头部，避免螺栓突出安装面干涉上部元件的装配，安装孔的位置度公差控制在0.1mm范围内，可保证与安装面板、

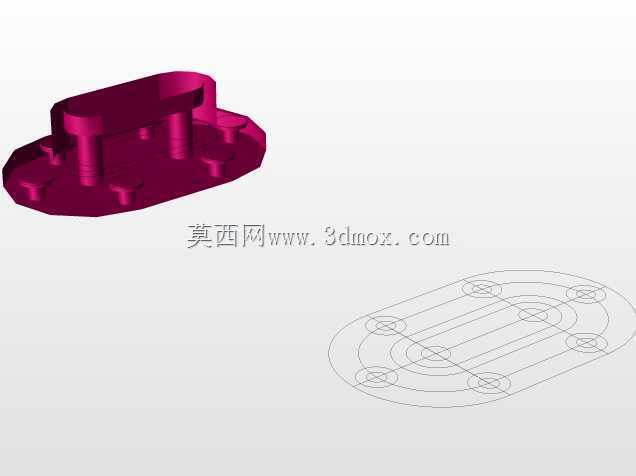

　　上部元件的孔位精准对齐，降低装配时的调整难度。基座上部设置两处同轴的圆柱凸台，凸台内径与上部待安装元件的定位轴径采用间隙配合，配合公差选H7/g6，既可以保证元件安装时的顺利导入，又能限制元件的径向窜动，凸台的高度根据元件的定位深度设计，可完全覆盖元件的定位段，避免连接后出现悬臂受力的情况。法兰盘底部设置0.2mm深度的卸荷槽，可避免安装面平面度不足导致的基座翘曲问题，保证所有安装孔位都能均匀贴合安装面板，螺栓锁紧后受力均匀，不会出现局部应力集中的情况。建模过程中首先绘制腰型法兰的截面轮廓，通过拉伸生成主体盘体，再依次绘制安装孔、上部凸台的草图，通过切除、拉伸凸台完成基础结构，最后对所有棱边做R0.5mm的倒角处理，去除加工毛刺，

　　同时避免装配时划伤操作人员。安装边界方面，该基座的整体长度适配120mm间距的安装孔组，宽度方向占用空间不超过80mm，上部凸台的中心距与主流的小型电磁换向阀、微型气缸的安装尺寸匹配，可直接替换同规格的标准连接座，不需要额外修改安装面板的孔位，适配性较强。结构受力层面，法兰盘的厚度经过校核，在承受150N的垂直静载荷时，最大变形量不超过0.02mm，可满足轻型元件的承载需求，安装时采用M6内六角螺栓锁紧，单颗螺栓的锁紧扭矩控制在8N·m即可达到足够的连接强度，不会出现基座被压溃的情况。
