快装式旋转锁紧工作台定位夹紧底座

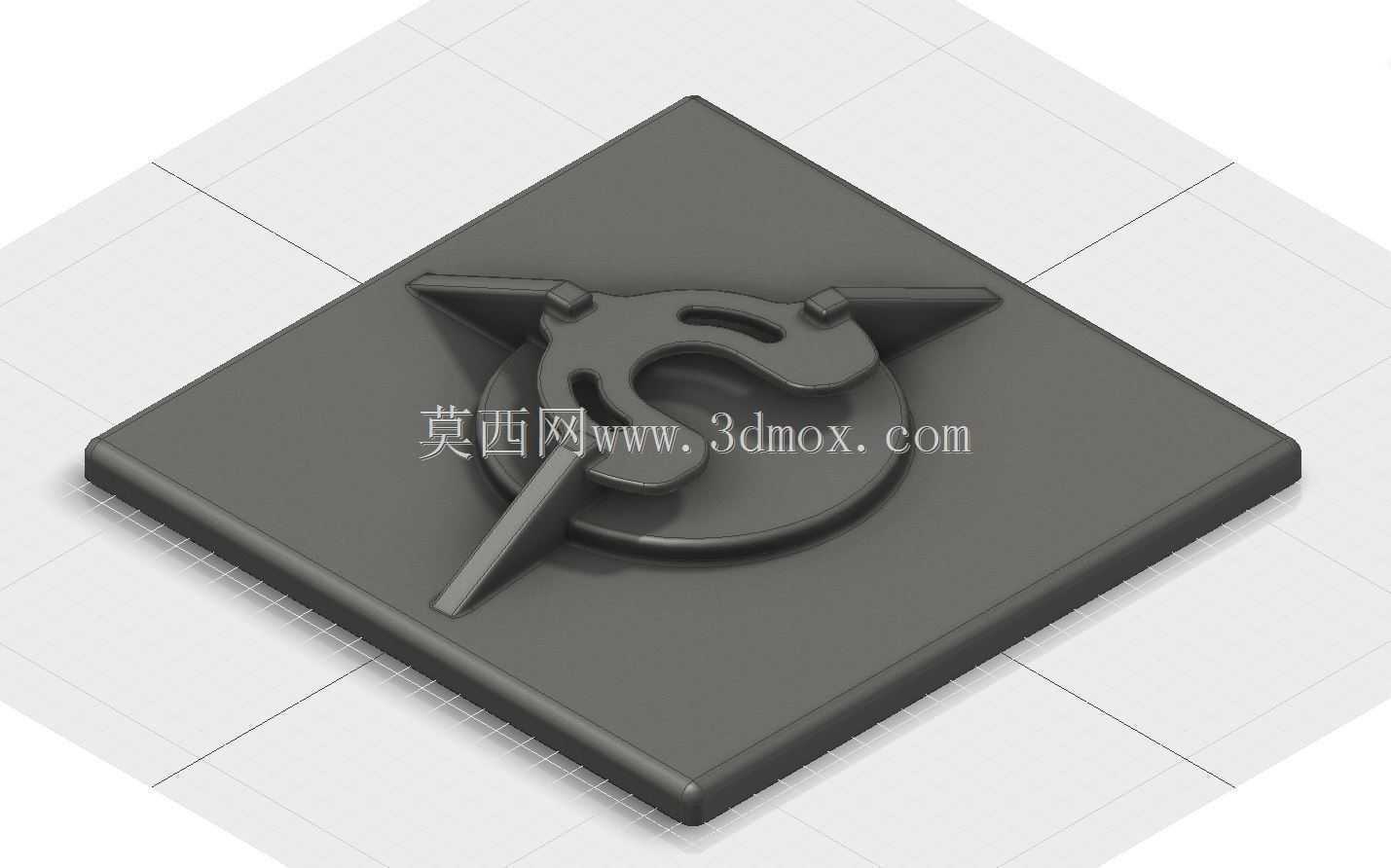

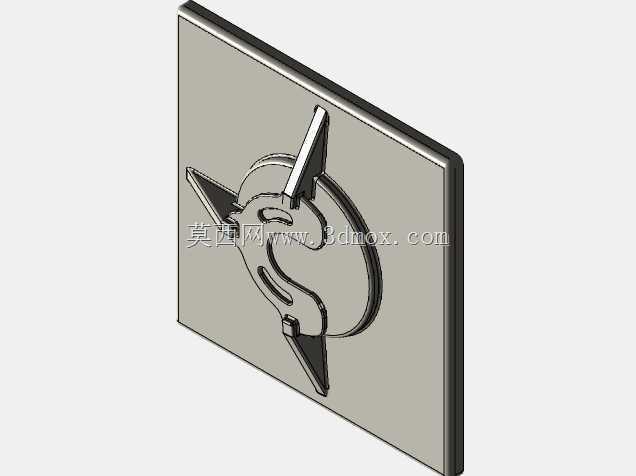

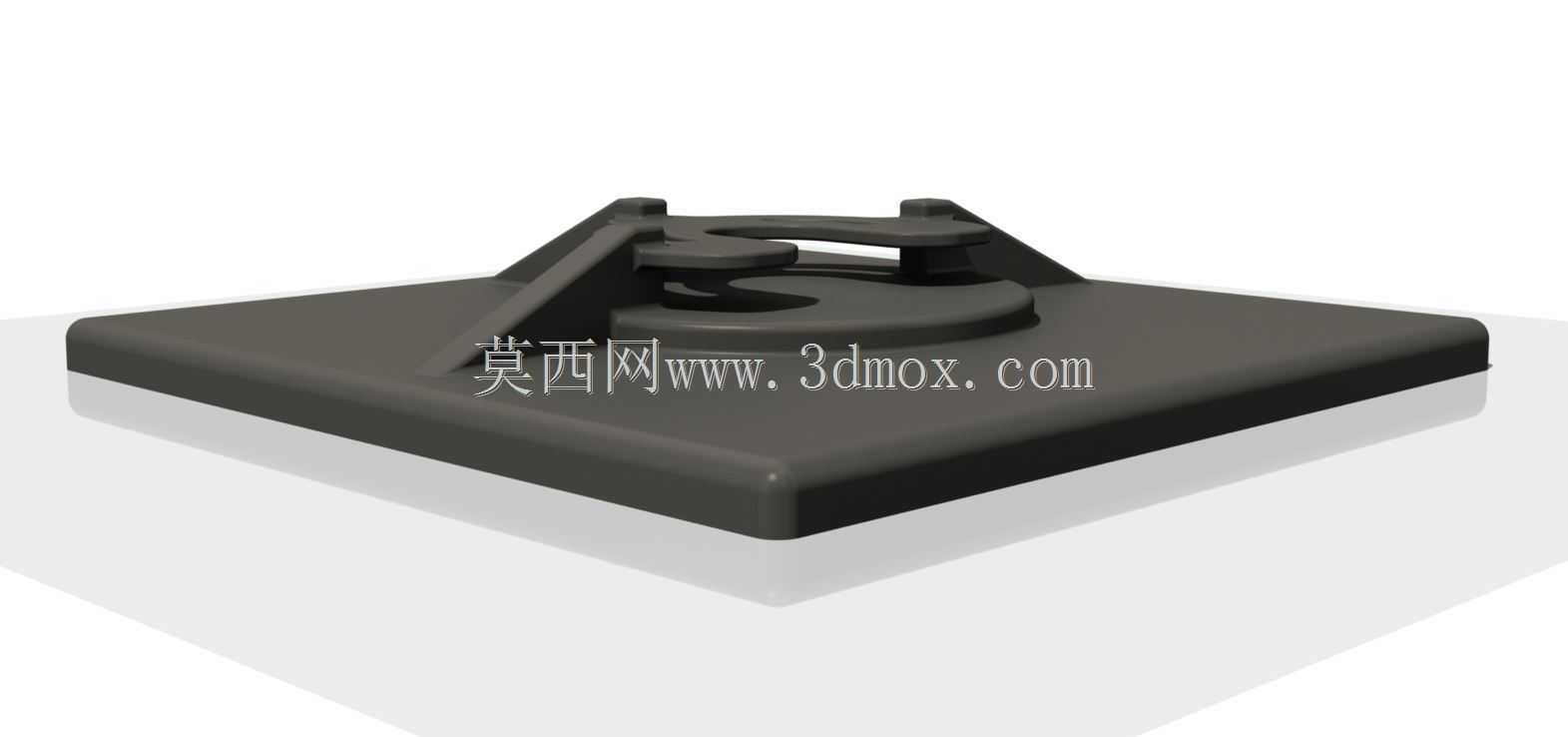

　　该类旋转锁紧底座多用于中小型工装工作台的工件快换工位，在非标自动化装配线、钳工实训台、小型检测工位上应用广泛，核心作用是实现上方工装治具的快速装夹与旋转定位，无需额外螺栓紧固即可完成治具的锁紧固定，大幅缩短工位换型的辅助时间。从结构设计来看，底座采用方形安装基板作为承载主体，基板边缘预留了足够的安装孔位边界，可直接通过螺栓固定在标准工作台台面上，基板平面度公差控制在0.1mm以内，保证安装后整体的水平度，避免上方工装放置后出现倾斜偏移。中部的旋转承载盘采用下沉式设计，与基板之间预留了0.05mm的配合间隙，既保证旋转动作顺滑无卡滞，又能控制径向窜动量在合理范围内，避免旋转过程中出现工装晃动。锁紧机构采用对称式弹性卡扣设计，

　　卡扣根部做了圆弧过渡处理，减少应力集中风险，当上方治具的连接盘放入承载盘后，顺时针旋转即可触发卡扣自动卡入连接盘的限位槽，完成锁紧动作，解锁时只需按压卡扣的释放端即可反向旋转取出治具，整个操作过程无需借助额外工具，单人即可在3秒内完成治具更换。设计过程中充分考虑了日常使用的磨损问题，卡扣与承载盘的接触部位做了加厚处理，选用耐磨性能较好的结构钢材质，可承受万次以上的重复装夹动作不会出现塑性变形。锁紧状态下，卡扣的锁紧力可满足5kg以内工装治具的承载需求，旋转过程中不会出现松脱，同时承载盘的旋转角度可根据工位需求做0到90度的分段限位，适配不同角度的装配、检测作业需求。安装时需注意基板与工作台面的贴合度，

　　若台面存在局部凸起需提前做找平处理，避免基板安装后出现变形导致旋转卡滞，卡扣的活动部位需定期涂抹润滑脂，减少磨损带来的锁紧力下降问题。这类底座相比传统的螺栓压紧式固定方式，省去了松紧螺栓的繁琐步骤，在多品种小批量的生产工位上，能有效提升工位的作业效率，减少操作人员的重复劳动强度，同时统一的接口尺寸可适配系列化的工装治具，降低治具的设计制作成本。
