起重作业专用可调式托盘吊具结构

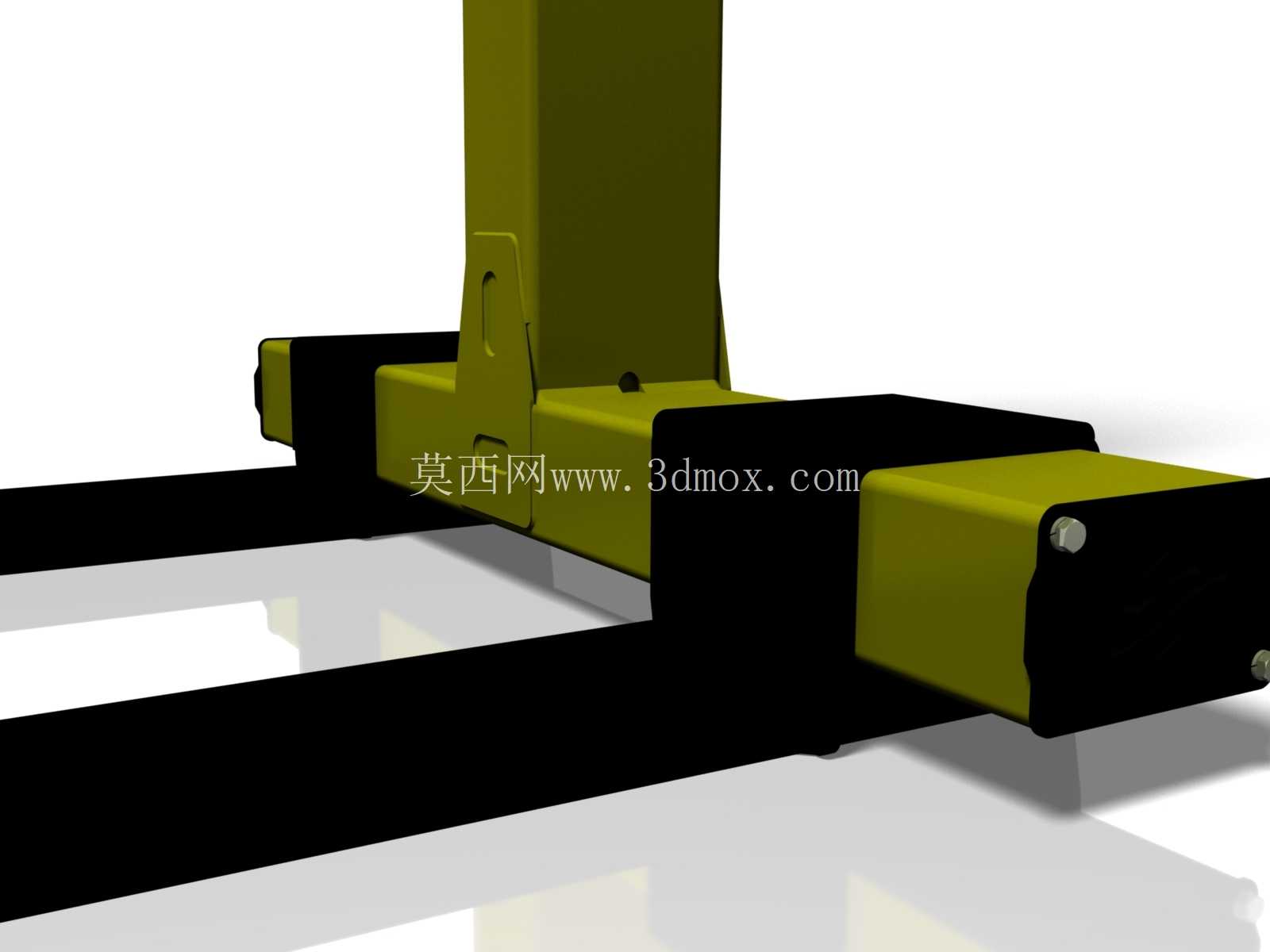

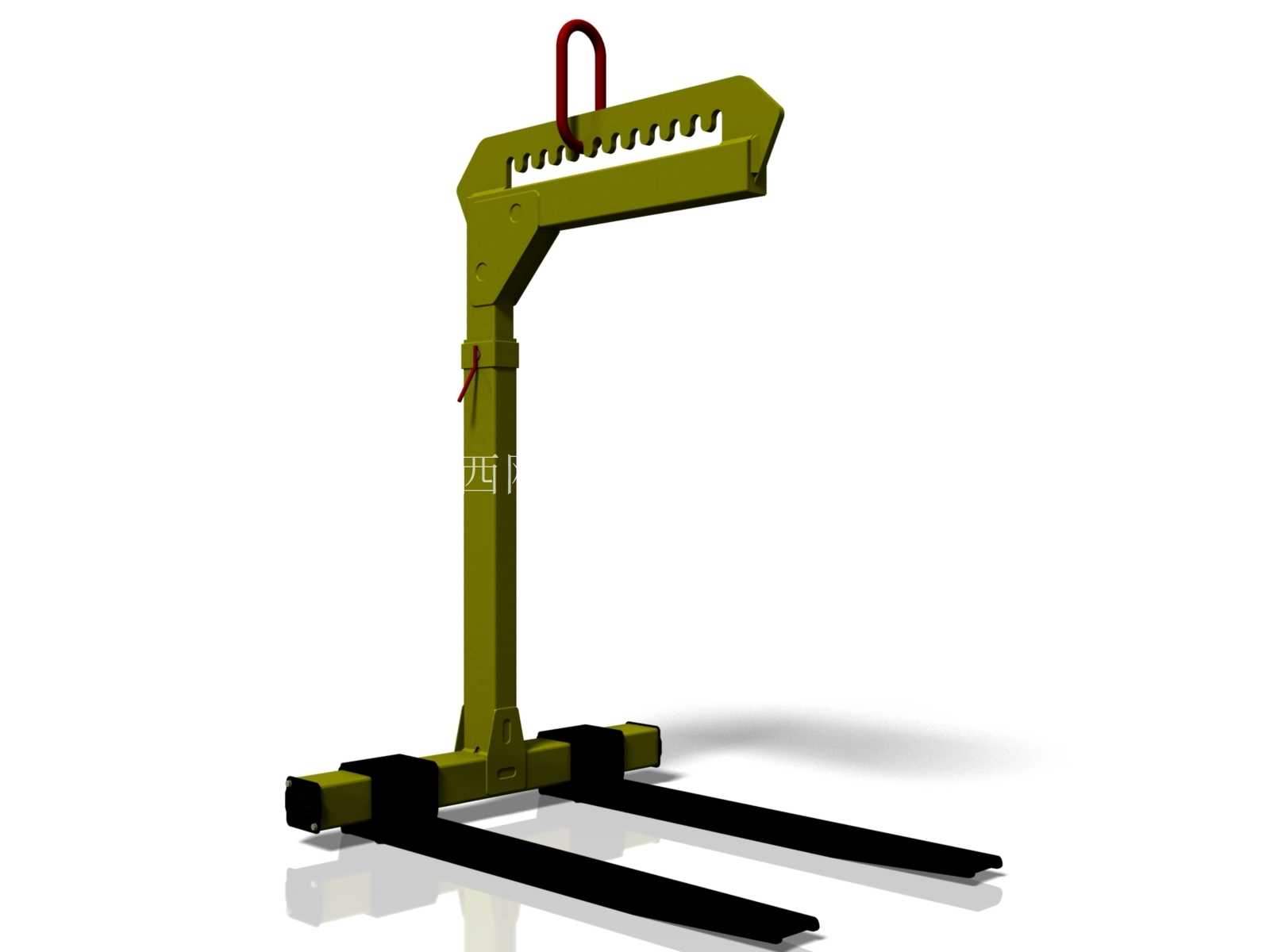

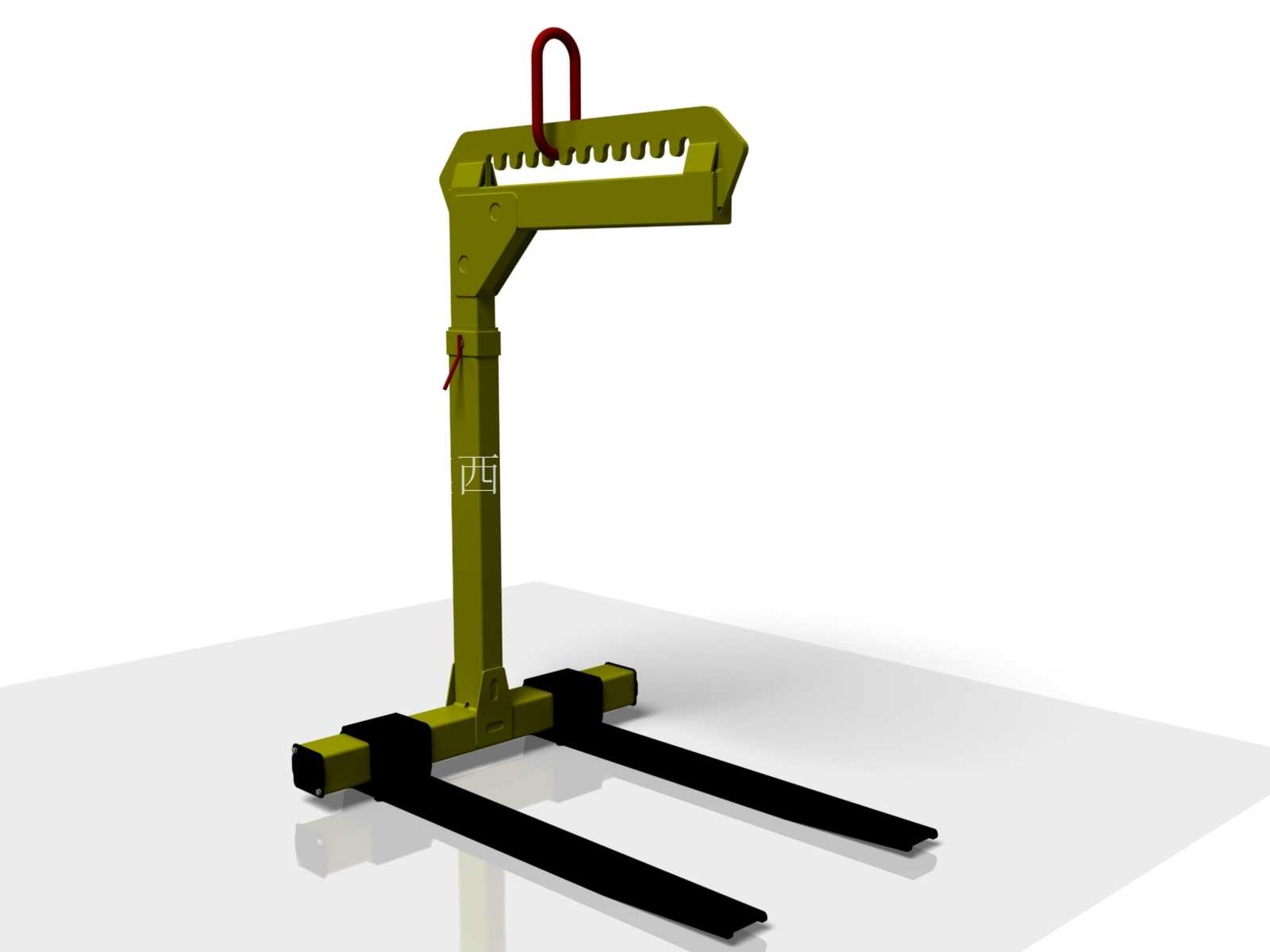

　　在车间内跨工位转运栈板物料、仓储区高位货架存取货、厂区内货车装卸整托货物的场景中，这类吊具可直接挂接在桥式起重机、门式起重机的吊钩上，替代叉车完成狭窄区域、高位差场景下的整托货物转运，解决叉车无法进入的受限空间物料搬运问题，尤其适配没有叉车作业通道的老旧车间、高架仓储区的托盘物料调运需求。整体采用C型单立柱承载结构，上部设置带防滑齿槽的水平吊臂，顶部的吊环直接与起重机吊钩连接，齿槽结构可根据吊装托盘的重量、重心位置调整吊点位置，避免吊装过程中托盘倾斜侧翻；下部为平行设置的双叉臂结构，叉臂间距适配标准欧标、国标托盘的叉孔间距，叉臂端部做倒角导向处理，可快速插入托盘底部的叉孔内，无需额外辅助对位。

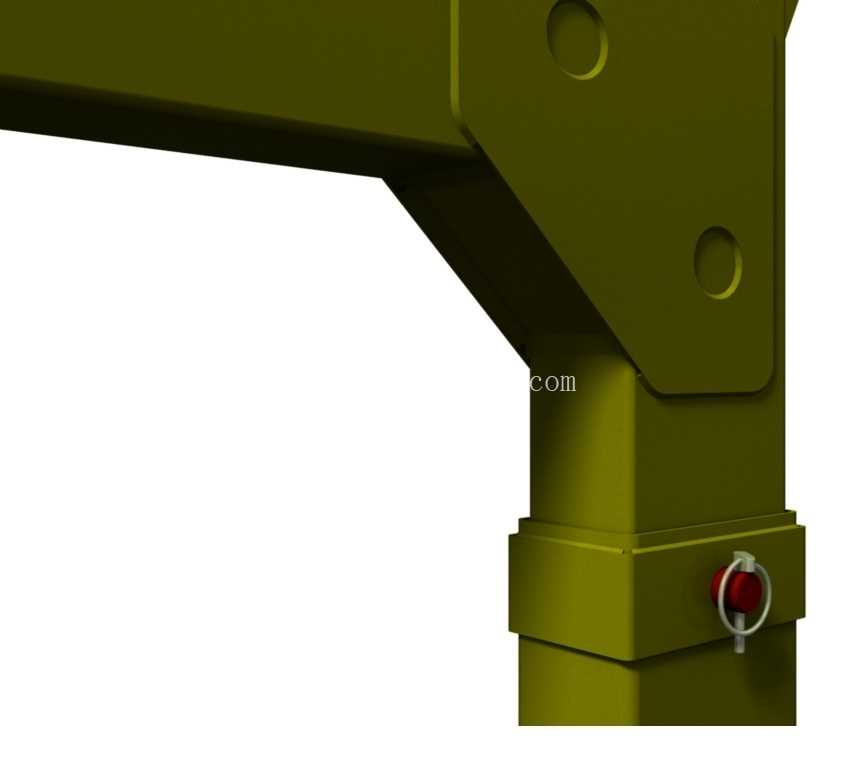

　　立柱中部设置的可调绑带固定位，可在吊装易碎、易滑落货物时额外绑定防护带，防止货物从托盘上滑落。设计阶段优先考虑吊装作业的动载系数，整体承载结构采用箱型截面焊接成型，在保证整体结构刚度的同时控制吊具自重，降低起重机的无效载荷；上部吊臂的齿槽间距经过载荷分布计算，每个齿位的承载能力匹配对应吊点位置下的最大允许载荷，避免偏载导致的结构变形。下部叉臂的长度覆盖标准托盘的80%进深，防止托盘在吊装过程中从叉臂前端滑脱，叉臂表面做耐磨处理，减少反复插拔托盘造成的结构磨损。

　　安装边界方面，吊具顶部吊环的内径适配常规起重机吊钩的尺寸，无需额外转换接头即可直接挂接；双叉臂的外侧间距小于标准托盘叉孔的内侧间距，预留15mm的对位余量，即使在吊装对位存在小幅偏差的情况下也能顺利插入托盘叉孔；整体闭合高度适配常规标准托盘的底部离地间隙，无需额外垫高托盘即可完成叉取作业。作业时将吊具挂接在起重机吊钩上，调整上部吊点位置至与待吊托盘重心匹配的齿位，操作起重机下降吊具将双叉臂对准托盘叉孔插入，起升前确认叉臂完全插入托盘底部后即可平稳起吊，全程无需人工辅助扶持吊具，可有效降低吊装作业的人工劳动强度，提升整托物料的转运效率。

　　结构上没有复杂的液压、电控组件，纯机械结构的设计故障率极低，日常仅需检查焊接部位是否存在裂纹、齿槽是否出现过度磨损即可完成维护，适配工厂内高频率、长时间的吊装作业需求，可适配不同规格的木质、塑料、钢制平托盘，无需更换附件即可完成多规格托盘的吊装作业。
