车道支撑用双立柱斜撑钢结构支架

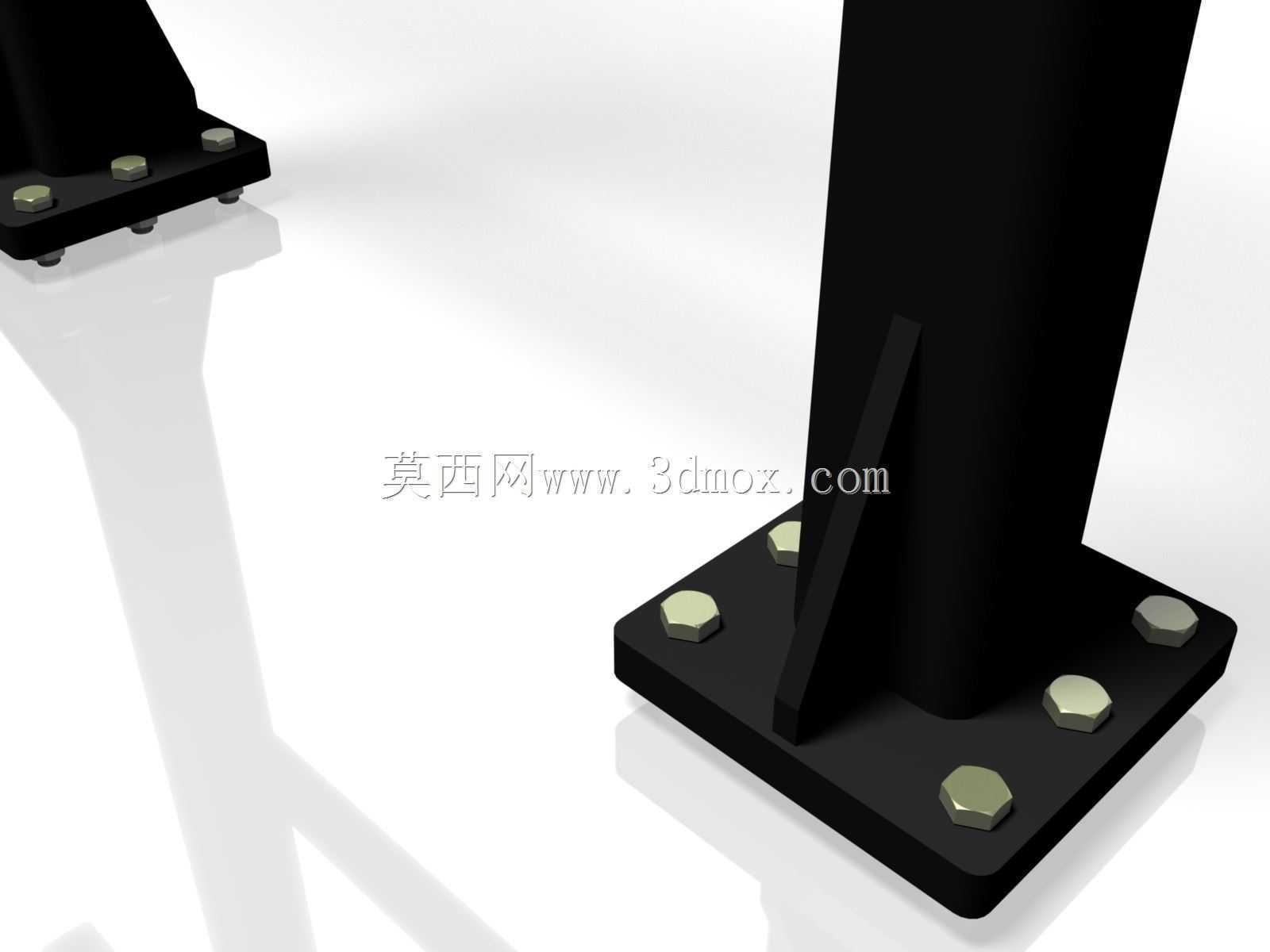

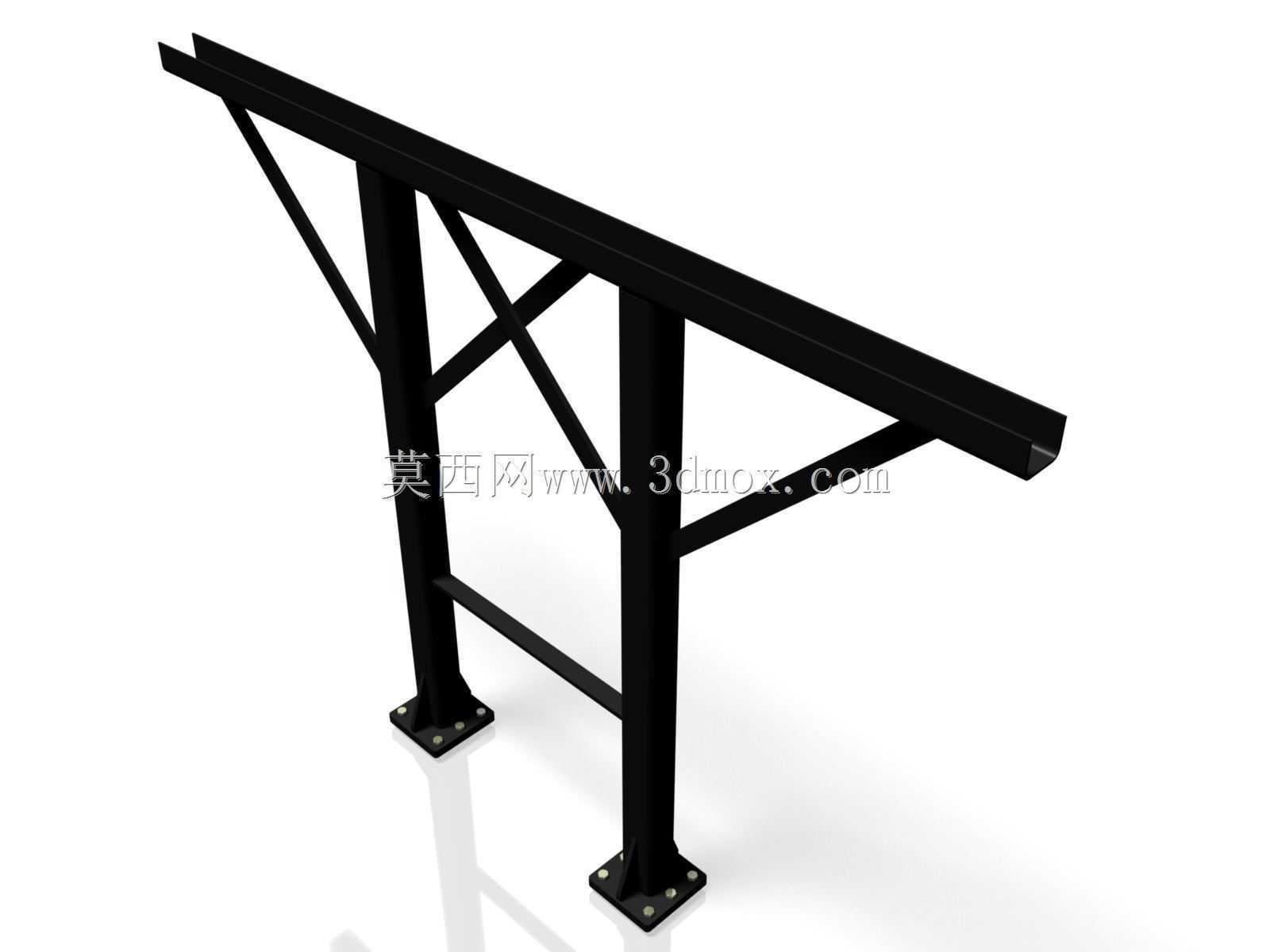

　　该支撑构件主要应用于户外车道旁侧的杆类设施架设场景，可作为交通标识杆、小型照明杆、道闸侧部辅助支撑的承载结构使用，在实际工况中承担上部悬挑构件传递的竖向荷载与横向风载，避免单根立柱受力时出现的根部弯矩过大、长期使用后杆体倾斜的问题。从结构设计逻辑来看，整体采用双立柱作为主要竖向承载单元，两根立柱底部均配置带安装孔的方形法兰底板，可通过膨胀螺栓与混凝土基础实现刚性连接，安装时需保证两个底板的水平度偏差控制在合理范围内，避免立柱安装后出现垂直度超差，影响上部构件的安装精度。上部悬挑梁采用矩形截面型钢制作，与立柱顶端采用满焊连接，为提升悬挑部位的结构刚度，在悬挑梁与立柱之间设置多组斜向支撑肋，斜撑采用与立柱同规格的型钢裁切后焊接固定，

　　形成稳定的三角受力体系，可有效分散悬挑端承受的荷载，降低梁体根部的应力集中系数。两根立柱之间还设置了横向连接拉杆，可增强双立柱的整体协同受力性能，避免单根立柱受侧向力时出现独立形变，提升整体结构的抗扭能力。从安装边界来看，该支架的立柱间距、悬挑长度均适配常规车道旁的设施安装需求，安装时需确认基础混凝土强度达到承载要求后再进行底板固定，法兰盘上的安装孔位可适配常规规格的膨胀螺栓，现场安装时无需额外进行打孔改制，可直接对位固定。在细节处理上，所有焊接部位均需做焊后打磨处理，去除焊渣与毛刺，整体表面做黑色防腐涂装，可适应户外露天环境的使用需求，降低雨水、粉尘对结构的锈蚀影响，延长构件的实际使用寿命。该结构的受力路径清晰，上部荷载通过悬挑梁传递至斜撑与立柱，再通过底部法兰传递至混凝土基础，整体没有冗余的结构部件，在保证承载能力的前提下尽可能控制了构件自重，既方便运输吊装，也能降低基础的承载负荷。
