多规格外丝铜制宝塔软管接头设计

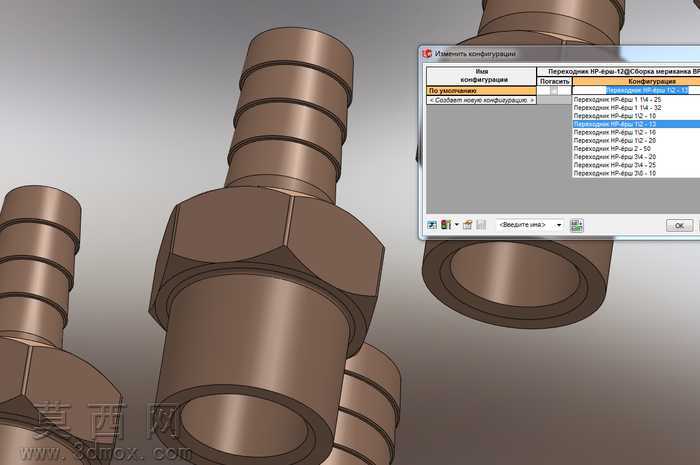

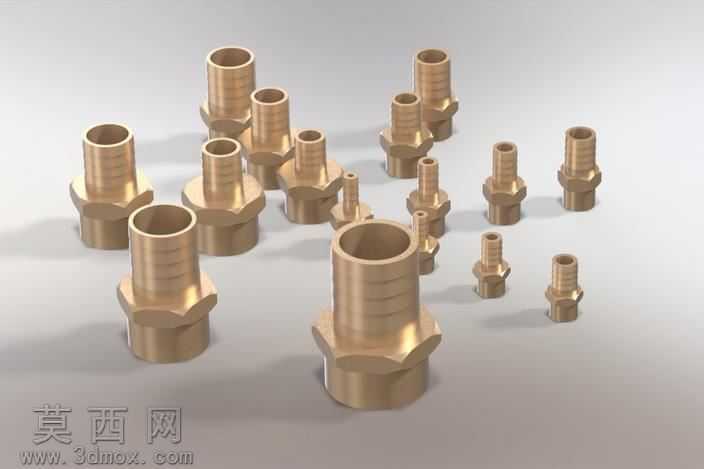

本作品为系列规格外丝宝塔式软管接头的三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段优先梳理接头的通用结构逻辑：所有规格接头均采用外螺纹连接端+六角拧动台+竹节式软管插接端的三段式结构，建模时先绘制接头的中心旋转轴线，通过旋转凸台命令生成接头的主体基体，外螺纹段采用真实螺纹牙型扫描生成，还原标准BSP螺纹的牙距、牙高参数，保证螺纹连接的尺寸匹配性；中间六角拧动台通过拉伸切除生成标准对边尺寸的六方结构，匹配常规扳手的拧动空间需求；尾部软管插接段采用多道环形凸棱的竹节结构，每道凸棱做圆弧过渡处理，避免插接软管时割伤管壁，同时提升软管连接后的密封防脱性能。材质配置阶段选用黄铜材质参数，调整材质的漫反射颜色为暖铜金色，设置适中的金属粗糙度与反射强度，还原黄铜锻压件的哑光金属质感，渲染阶段采用柔光摄影棚布光，主光源从斜上方45度投射，搭配底部补光弱化结构阴影，清晰呈现不同规格接头的尺寸差异与结构细节。设计过程中梳理了全系列的规格覆盖范围，包含3/8、1/2、3/4、1英寸等多种外丝规格，适配10mm到50mm的不同内径软管，同系列接头采用统一的结构设计逻辑，仅通过参数驱动调整各段尺寸，既保证了产品的系列化通用性，也减少了重复建模的工作量；所有接头的边角位置均做了去毛刺倒角处理，符合五金水暖配件的实际加工工艺要求，六角台与螺纹段、插接段的衔接位置做了退刀槽结构，还原真实车削加工的工艺特征，避免建模出现工艺无法实现的尖锐直角结构，模型可直接用于产品展示、装配干涉检查、加工工艺参考等场景。
