小型可旋转激光雷达扫描装置结构设计

项目分类:传感器 发布时间:2021-12-04 ID:432313
  • 小型可旋转激光雷达扫描装置结构设计
  • 小型可旋转激光雷达扫描装置结构设计
  • 小型可旋转激光雷达扫描装置结构设计
  • 小型可旋转激光雷达扫描装置结构设计
  • 小型可旋转激光雷达扫描装置结构设计
  • 小型可旋转激光雷达扫描装置结构设计

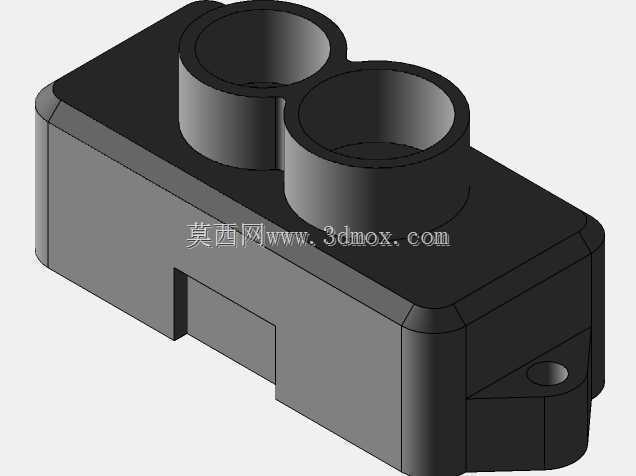

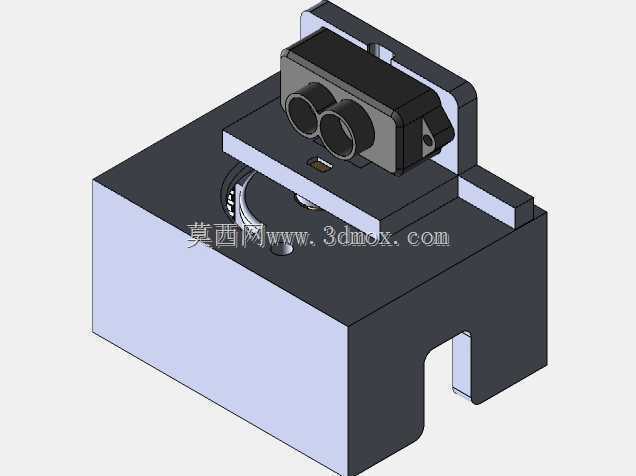

  这套小型扫描测距装置的核心搭载单元为TFMini激光测距模块,整体结构采用分体式布局设计,下部为驱动与控制容纳腔体,上部为雷达模块安装旋转平台,可在嵌入式控制单元的指令下完成水平方向的定角度往复扫描,实现小范围区域内的障碍物距离检测与轮廓感知。从实际应用场景来看,这类小型扫描装置可适配桌面级环境感知实验、小型移动机器人避障、简易区域安防监测等场景,相较于固定安装的单点测距模块,旋转扫描结构可将单点位测距拓展为扇面区域的距离数据采集,无需额外布置多个测距传感器即可覆盖一定角度的检测范围,大幅降低小范围感知场景的硬件布设成本。在结构设计层面,下部腔体采用带侧开口的盒体结构,侧开口位置预留了走线与外接接口的安装空间,

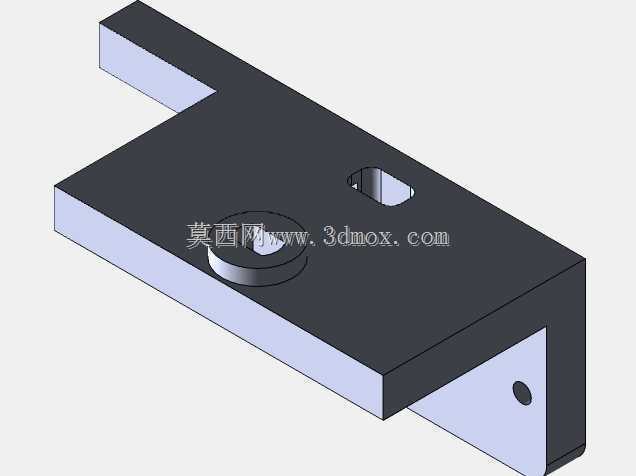

  腔体内部可容纳旋转驱动舵机、控制板与供电模块,腔体上表面预留旋转轴过孔与轴承安装位,保证上部旋转平台转动时的同轴度,避免转动过程中出现径向晃动影响测距精度。上部旋转平台设置了与激光雷达模块外形匹配的安装卡槽,卡槽周边预留定位凸台,模块装入后可通过卡扣或少量粘接剂完成固定,无需额外打孔即可限制模块的六个自由度,保证雷达模块的光轴与旋转平台平面保持平行,避免安装倾角带来的测距数据偏差。旋转平台与下部腔体之间的驱动连接采用舵机直驱结构,舵机输出轴与平台中心的连接位设计了D型轴孔匹配结构,可消除轴连接间隙,保证旋转角度控制的精准度,舵机的固定位设置在下部腔体的内部加强筋上,加强筋与腔体侧壁一体成型,可承受舵机启停时的扭转冲击力,

  避免长期转动后固定位出现松动变形。从安装边界尺寸来看,下部腔体的整体轮廓为方正块体结构,底部预留了标准安装孔位,可直接固定在小型移动机器人顶部、桌面实验支架等安装面上,安装孔位的间距适配常用的小型铝型材安装槽尺寸,无需额外制作转接板即可完成快速装配。上部旋转平台的转动范围覆盖前方180度扇区,转动过程中雷达模块的最外边缘不会超出下部腔体的投影范围,避免转动时与周边安装的其他部件发生运动干涉,雷达模块的接线从旋转平台中心的过孔引入下部腔体,走线位置预留了足够的线长余量,可满足平台全角度转动时的走线需求,不会出现线缆拉扯断裂的问题。在结构细节处理上,雷达模块安装位的后方设置了限位挡块,当平台转动到极限角度时,

  挡块会与下部腔体上的限位凸台接触,避免舵机过转导致的线路缠绕或结构磕碰,下部腔体的边角位置均做了圆角过渡处理,既可以避免3D打印过程中出现应力集中导致的部件开裂,也能消除安装调试过程中尖锐边角划伤操作人员的隐患。整套结构的受力路径经过优化,雷达模块的重量通过旋转平台均匀传递到中心轴承与舵机输出轴上,不会出现偏载导致的转动卡顿问题,腔体壁厚设置为均匀的2mm,既可以满足结构强度要求,也能控制整体重量,适配小型移动载体的载重限制。实际调试过程中,该结构可稳定完成设定角度范围内的连续扫描,测距模块的数据传输不会受到旋转结构的电磁干扰,采集到的距离数据可通过控制板实时输出,配合对应的开源代码可直接完成区域轮廓的点云拼接,适合嵌入式开发爱好者、小型机器人研发团队快速搭建原型验证方案,无需从零开始设计雷达安装与旋转结构,可大幅缩短原型开发的周期。
