通用V6系列发动机节气门位置传感结构

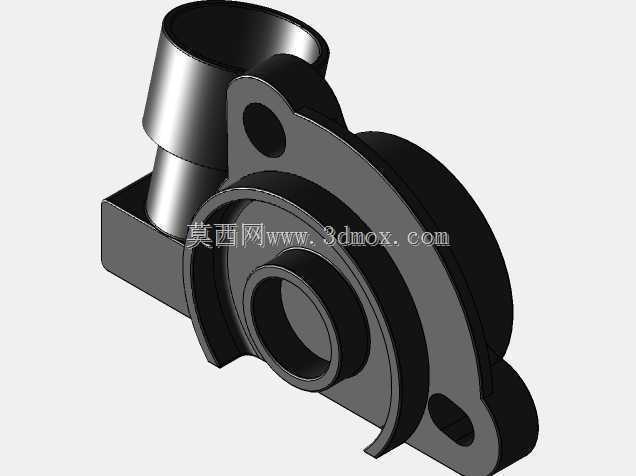

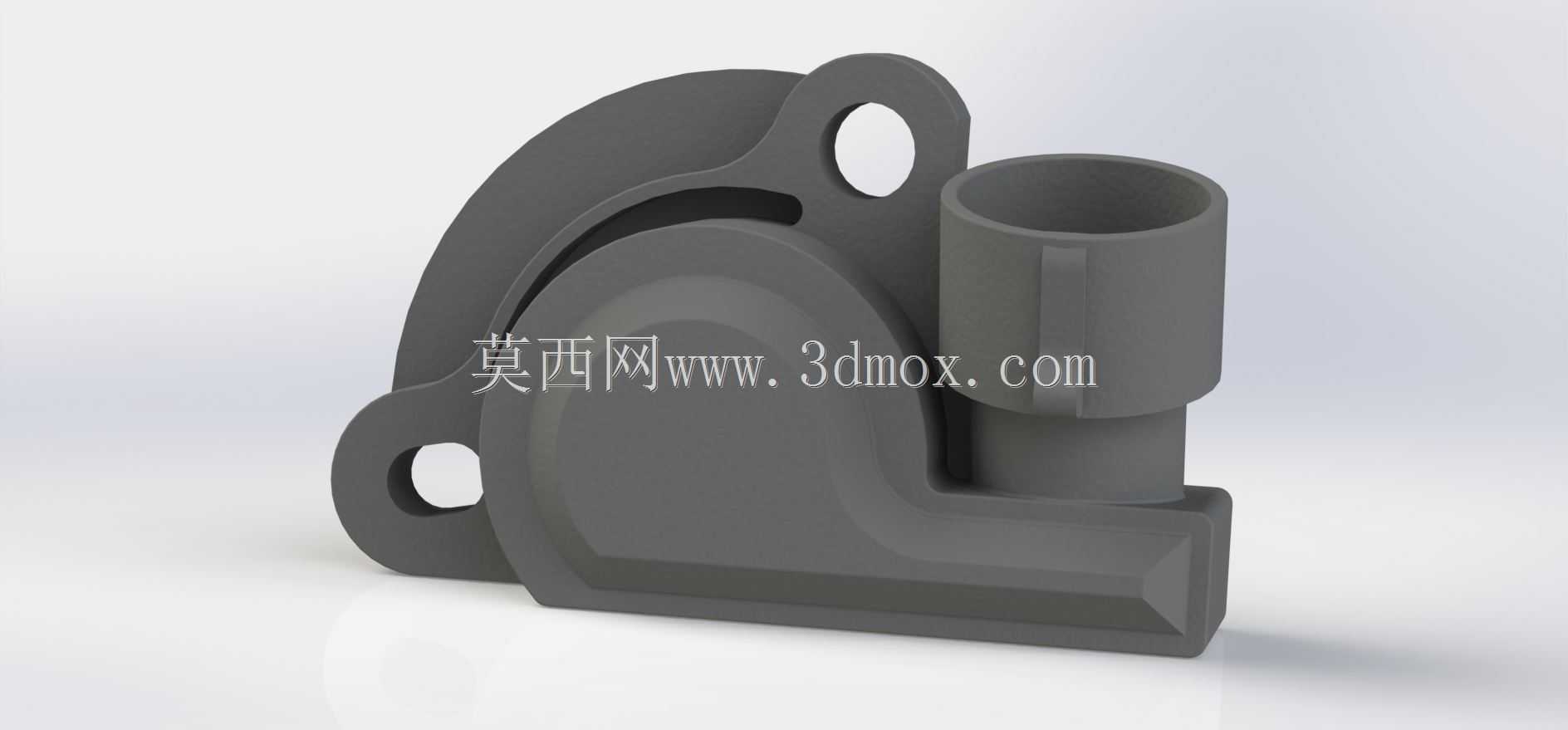

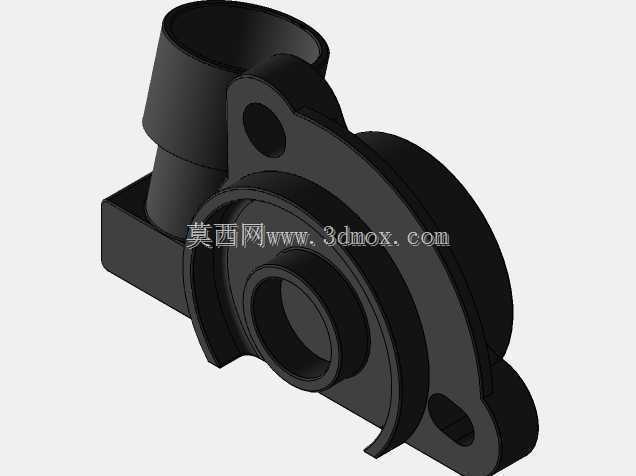

　　做动力系统附件匹配的时候，最先要卡的就是安装边界，这款节气门位置传感器的安装法兰面做了两个对称的定位耳，耳片上的通孔直接对应节气门轴端侧的预装螺柱，不需要额外做转接支架，装配时直接套入螺柱后用螺母锁紧即可，两个安装孔的中心距完全匹配通用Ecotec系列V6机型节气门本体的预留安装位，不会出现和周边进气歧管加强筋、真空管路干涉的问题。传感器主体的侧置接插筒体是标准的车用电气接口朝向，筒体轴线和节气门转轴保持垂直布局，接插端的卡位凸筋直接和整车线束端的护套卡扣匹配，插合后能承受发动机舱的常规振动，不会出现松脱退针的情况。

　　从功能逻辑上看，这类接触式节气门位置传感器的核心是把节气门蝶阀的转角位移转化为线性电压信号输出给ECU，内部的电阻基片和电刷组件的同轴度是设计时的核心管控点，建模时特意把转轴安装腔的深度做了冗余设计，能兼容不同批次节气门轴端的长度公差，避免出现电刷压装过紧磨损过快、或者压装过松信号跳变的问题。外壳的轮廓做了圆弧过渡，没有尖锐的棱角，一方面是注塑成型时能减少应力集中，避免长期在发动机舱高低温交变环境下出现壳体开裂，另一方面也能在装配时减少对操作人员手部的划伤，同时壳体表面的加强筋沿着安装受力方向布置，在拧紧安装螺母的时候不会出现壳体翘曲变形，保证内部转轴和节气门轴的同轴度始终维持在合理公差范围内。

　　实际装车场景里，这款传感器适配霍顿、别克旗下搭载Ecotec V6发动机的车型，属于发动机进气系统的核心反馈部件，ECU靠它输出的信号判断节气门的实时开度，以此匹配对应的喷油量和点火提前角，要是传感器安装不到位或者信号偏差，会出现怠速不稳、加速顿挫、油耗异常升高的问题。建模的时候特意还原了壳体的壁厚分布，接插筒体的壁厚和主体壳体的壁厚保持均匀，避免注塑时出现缩痕，影响壳体的密封性能，毕竟发动机舱内会有泥水、油污飞溅，壳体合模面的密封槽结构也做了还原，装配时压入密封圈后能达到IP65左右的防护等级，不会因为外界杂质进入导致内部电阻基片污损、信号失效。

　　很多刚接触动力附件设计的工程师容易忽略传感器的安装朝向问题，这款传感器的两个安装耳做了非对称的视觉防呆设计？不对，实际是两个安装耳的位置虽然看起来对称，但接插筒体的朝向是固定的，装反的话线束根本没法接插，从根源上避免了装配错误。另外传感器的整体突出高度控制得很克制，安装后不会高出节气门本体的上平面太多，给后续加装发动机装饰罩预留了足够的空间，不会出现装饰罩盖不上、或者压到传感器接插件的问题。在做周边管路布置的时候，传感器的外轮廓圆弧面不会和旁通的冷却水管、曲轴箱通风管产生硬接触，哪怕车辆运行中管路有小幅的振动位移，也不会磨破管路外壁。

　　从结构可靠性角度看，壳体选用的是加玻纤的PBT材质，建模时的壁厚取值完全符合该材质的注塑工艺要求，主体壁厚控制在2.5mm左右，安装耳位置因为要承受锁紧力，局部加厚到3.2mm，同时做了圆角过渡，避免应力集中导致耳片开裂。转轴伸出位置的防尘唇结构也做了细节还原，能阻挡外界的灰尘进入传感器内部，延长电刷和电阻基片的使用寿命，正常工况下的使用寿命能覆盖发动机的全生命周期，不需要单独维护更换。在做发动机台架试验的时候，这款传感器的信号输出线性度能满足全开度范围内的精度要求，从怠速全关到节气门全开的行程里，信号电压的变化没有断点，也不会出现接触不良导致的信号跳变，完全满足整车的OBD诊断要求，不会因为传感器信号偏差触发故障灯点亮。
