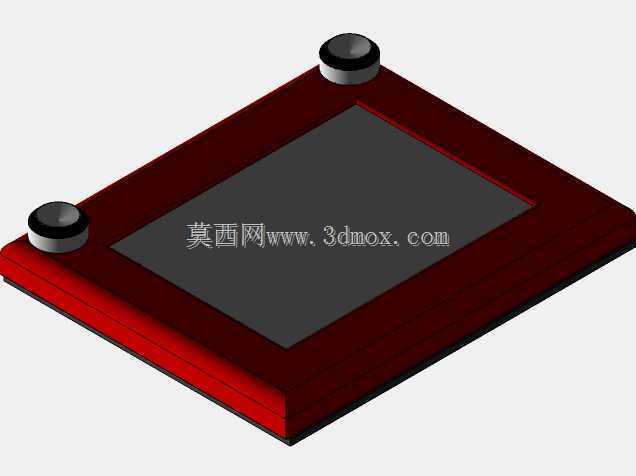

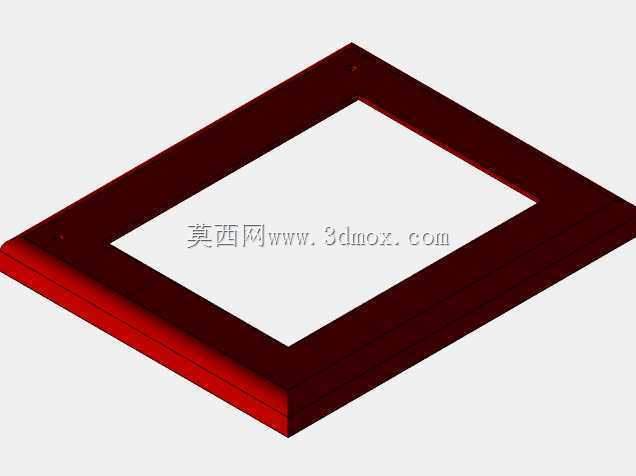

在精密蚀刻加工的产线布局里,这类带定位凸柱的方形承载结构是前段上料、蚀刻过程定位、后段取料全流程里的核心接触部件,很多人做蚀刻工艺配套结构的时候容易忽略载具和蚀刻液喷淋、工件贴合度的匹配问题,最后做出来的结构要么定位不准导致蚀刻图案偏移,要么边缘密封不严出现渗液过蚀的问题。这个结构的设计首先考虑的是蚀刻作业时的工件放置基准,主体采用下沉式的方形凹腔设计,凹腔的平面度公差需要控制在0.05mm以内,避免放置片状待蚀刻工件时出现翘边,凹腔的深度根据常规蚀刻基材的厚度做了适配,刚好能让待加工片材完全嵌入腔体内,上表面和基座边框齐平,不管是做感光胶涂布还是曝光对位,都能保证作业面的水平度。两个对角设置的圆柱形定位凸柱不是随便布置的,凸柱的直径和待加工工件上的定位孔做间隙配合,单边间隙控制在0.02mm,既不会因为间隙过大导致工件移位,也不会因为间隙过小在取放件的时候出现卡滞,凸柱的顶端做了圆弧倒角,作业员上料的时候不需要刻意对准孔位,顺着倒角就能把工件滑入定位位置,能有效减少上料的辅助时间。边框部分做了阶梯式的加厚设计,不是等厚度的平板结构,靠近凹腔的内侧边框高度略低于外侧,这个细节是为了适配蚀刻过程中的挡胶或者密封压条安装,压条嵌入内侧的阶梯槽之后,不会突出到工件的加工区域上方,避免遮挡蚀刻喷淋或者曝光光线。从安装边界来看,整个结构的外轮廓是规整的矩形,四个侧边的垂直度公差满足产线输送轨道的卡槽适配要求,
不需要额外做转接板就能直接安装在常规的蚀刻生产线输送工位上,底部做了浅槽的避让设计,避开输送辊道的凸起定位条,安装的时候不需要对现有产线做大规模改造。实际使用的时候,这个结构可以兼容同尺寸规格的不同厚度蚀刻工件,只需要更换对应深度的凹腔嵌块就能适配,不需要更换整个载具主体,能减少工装的备库数量。结构的边角都做了R2的圆角处理,没有尖锐的棱角,一方面是避免作业员操作的时候被划伤,另一方面也能减少蚀刻液在边角位置的残留,每次工序完成后的清洁工作更方便,不会有积液藏在直角缝隙里导致后续加工出现交叉污染。很多新手设计这类蚀刻载具的时候,会把定位柱做在四个角,看起来定位更稳,但实际蚀刻作业里,四角布置定位柱会给取放件带来干涉,
尤其是采用机械手自动上下料的工位,夹爪的活动空间会被定位柱遮挡,对角双柱的定位方式已经完全满足平面工件的全自由度限制,同时给上下料机构留出了足够的操作空间。另外这个结构的表面没有多余的凸起或者凹槽,除了必要的定位柱和凹腔之外,其余面都是平整的,不管是做耐蚀刻涂层的喷涂,还是日常的磨损检修,都能快速完成,不需要处理复杂的曲面结构。在蚀刻工艺的不同工序里,这个结构都能适配:前处理的清洗工位,平整的表面不会兜住清洗液;曝光工位,基准面的平面度能保证底片和工件的贴合紧密,不会出现虚边;蚀刻喷淋工位,边框的高度刚好能挡住侧向的喷淋液直接冲刷工件边缘,减少侧蚀量;后段的退膜工位,结构的耐温属性也能匹配退膜液的温度要求,不会出现形变。

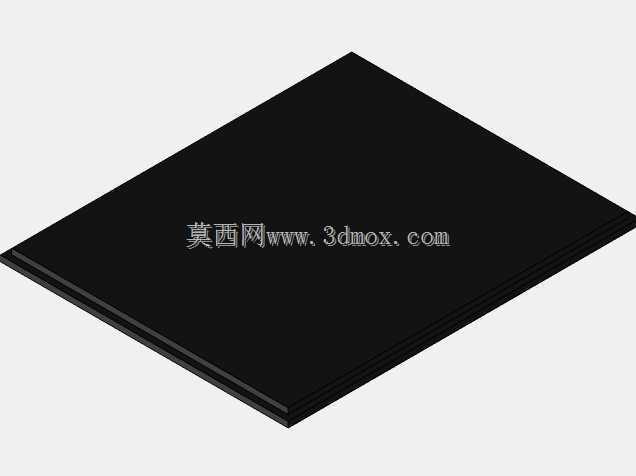

设计的时候还考虑了长期使用的磨损问题,定位柱采用可更换的嵌装结构,和基座主体是过盈配合安装,长时间使用出现定位柱磨损之后,只需要敲出旧的定位柱压入新的备件即可,不需要整个载具报废,能有效降低工装的长期使用成本。凹腔的底面做了细密的导流槽设计,这些导流槽的深度只有0.1mm,不会影响工件放置的平面度,但是能让渗入工件和载具之间的蚀刻液或者清洗液顺着导流槽排出,不会因为积液导致工件背面出现不必要的腐蚀,这个细节是很多同类结构容易忽略的点,不少现场出现的工件背面花斑问题,都是因为载具和工件之间的积液无法排出导致的。整个结构的壁厚做了均匀化处理,最厚和最薄的位置壁厚差不超过3mm,不管是采用机加工还是注塑成型的方式制作,都不会因为壁厚不均出现形变,能保证成品的形位公差满足使用要求。
