重型模具跨工位转运移载台车结构设计

项目分类:工装 发布时间:2021-12-04 ID:432381
  • 重型模具跨工位转运移载台车结构设计
  • 重型模具跨工位转运移载台车结构设计
  • 重型模具跨工位转运移载台车结构设计

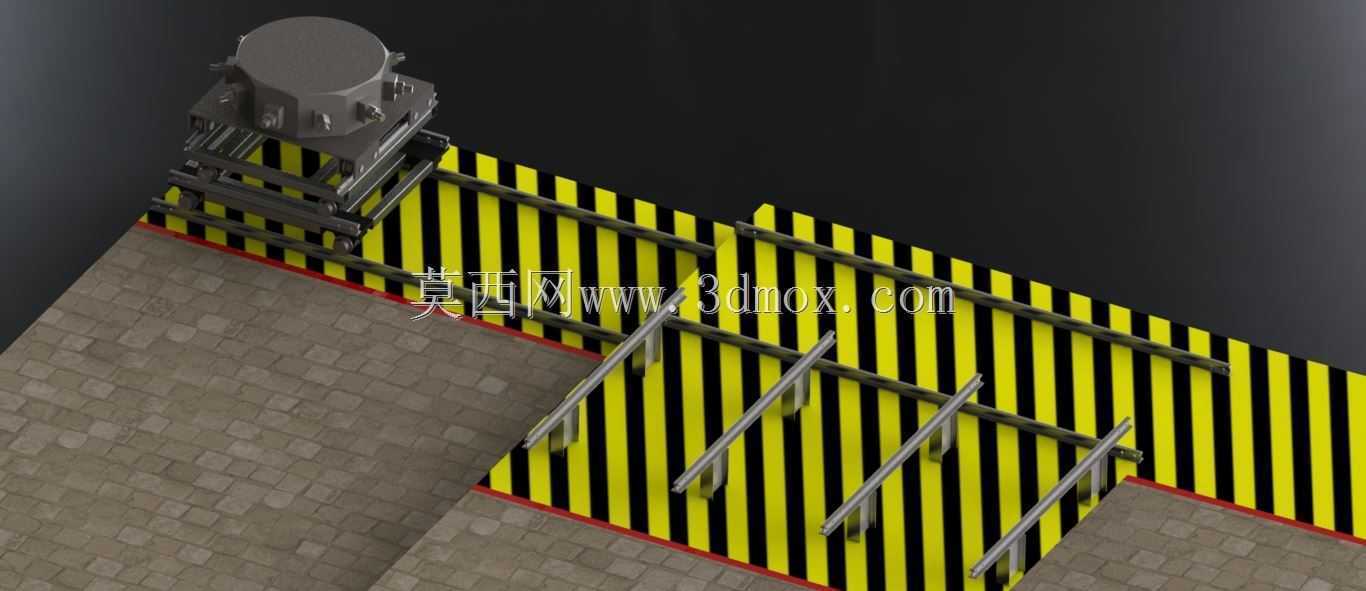

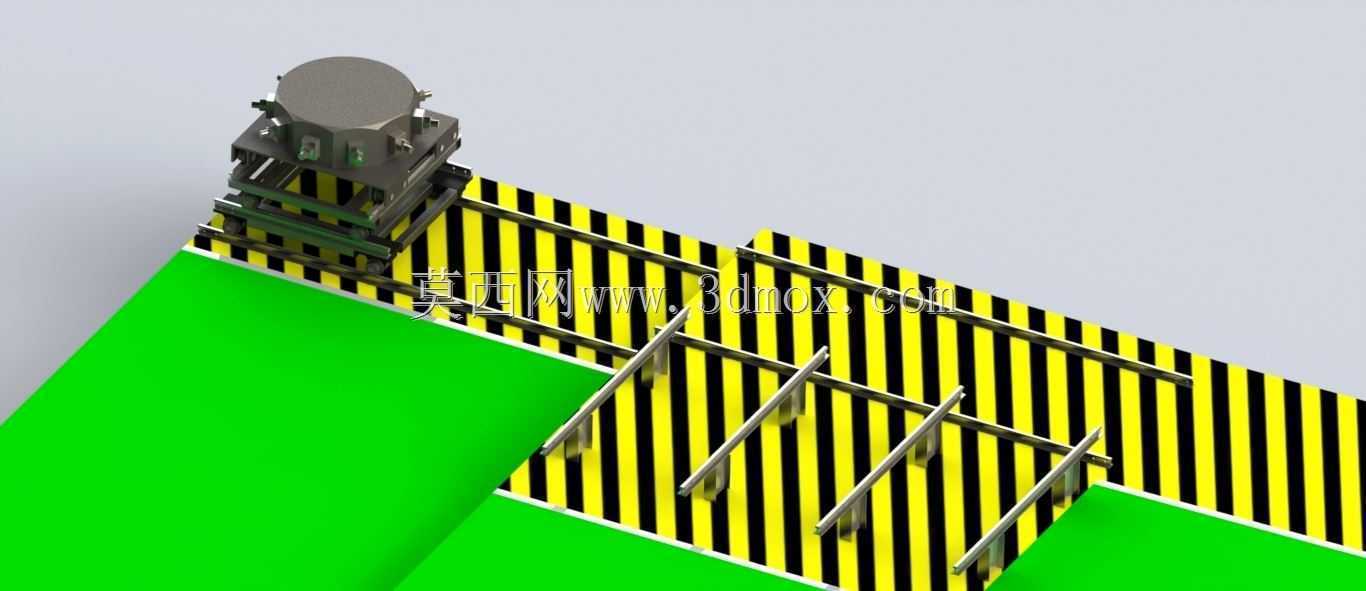

  在冲压、注塑类重型模具的车间流转场景中,这类移载台车主要承担模具在仓储区、机台工位、维修区之间的短距离重载转运任务,适配单重数吨至十余吨的模具移位需求,解决车间内行车覆盖范围有限、叉车转运对位精度不足的痛点。从结构设计逻辑来看,整车采用低重心承载框架布局,承载面做了防滑与定位挡边设计,避免模具在移动过程中出现滑移偏移;行走轮组选用重载型聚氨酯包胶轮,搭配定向轮与万向轮的组合配置,既保证直行转运时的行进稳定性,也能在狭窄工位通道内完成小半径转向调整,适配车间内多数2米以上宽度的主通道与工位旁支通道的通行要求。设备的承载平台高度做了适配性设计,与常见注塑机、冲压机的模具安装台面高度差控制在合理范围,配合平台自带的辅助导向结构,

  能够减少模具上下台车时的对位调整工作量,降低人工辅助对位的劳动强度。车身侧面设置的黄黑警示标识,是按照车间安全可视化规范设计的,在车间照明环境下能够起到明显的警示作用,提醒周边作业人员注意避让转运中的重载设备。轨道衔接段的导向结构设计,是为了适配部分车间铺设的地面辅助导向轨,当台车需要沿固定路径长距离转运时,可通过导向卡件与地面导轨配合,避免行进方向偏移,无需人工反复调整行进方向。从安装边界来看,整车的外廓尺寸适配标准车间的防火门、通道门通行要求,最小转弯半径控制在合理区间,不需要对现有车间的通道布局做额外改造即可投入使用;承载面的定位槽间距适配多数标准规格模具的底座安装孔位,不需要额外制作过渡转接板即可直接承载不同规格的重型模具。

  在功能设计上,整车框架采用型钢焊接成型,关键受力位置做了加强筋补强,避免长期重载承载出现框架变形;轮组的安装座采用加厚钢板焊接,与主框架之间采用螺栓连接加焊接的双重固定方式,承受重载冲击时不会出现轮组脱落的问题。针对模具转运过程中可能出现的地面微小凸起、接缝等路况,轮组配置了减震缓冲结构,能够减少行进过程中的颠簸震动,避免模具上的精密导向部件因震动出现磕碰损伤。这类移载设备的应用,能够大幅提升重型模具在车间内的流转效率,减少行车占用时间,让行车资源能够更多服务于机台的模具上下机吊装作业,优化整个模具更换作业的流程节拍,同时也降低叉车频繁进入工位区作业带来的安全风险。在三维建模过程中,整个台车的框架结构采用参数化建模方式,

  各承载梁的截面参数、轮组安装位置、承载面高度都可以根据实际承载需求、适配机台的台面高度做快速调整,方便设计人员根据不同车间的实际工况快速改型;模型中对焊接位置、螺栓连接位置都做了细节还原,能够直接用于生产加工的图纸导出,也可以用于车间物流布局的仿真模拟,验证不同通道宽度下的台车通行可行性。
