带压紧结构V形块工装夹具三维设计

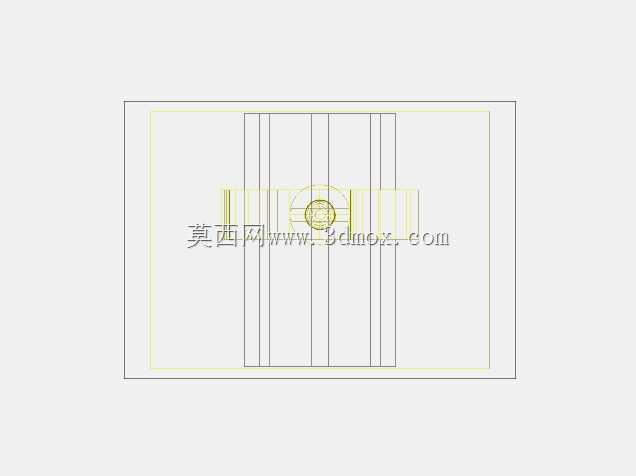

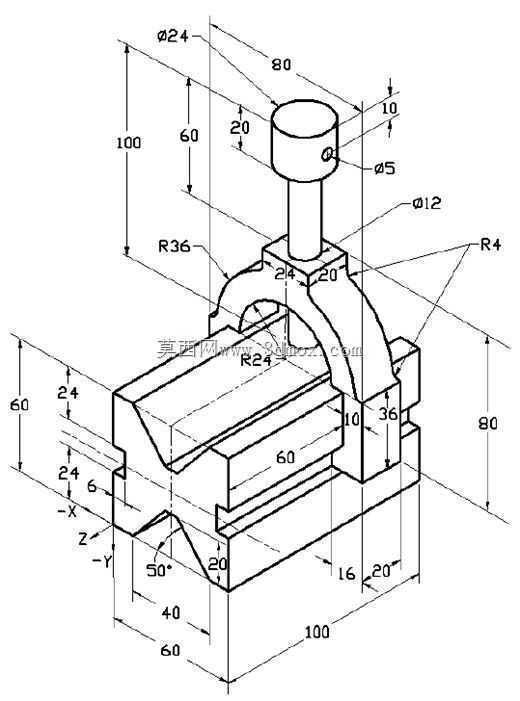

　　在轴类零件的铣削、磨削、钻削等机加工工序中，工件的定位精度直接决定最终加工尺寸的形位公差，带压紧结构的V形块是这类工序里应用极广的定位装夹元件，区别于普通无压紧的V形块，这款结构集成了快速压紧组件，能在完成径向定位的同时实现工件的可靠夹紧，避免加工过程中工件受切削力作用出现位移、转动或振动。从结构设计逻辑来看，底座部分采用长方体构型，总长度100mm、总宽度80mm、底座总高度36mm，底部预留的安装边界可适配多数机床工作台的T型槽间距，安装时可通过螺栓穿过底座两侧的安装位完成固定，无需额外制作转接板。V形定位槽开设在底座上表面居中位置，槽口夹角为90度，槽底距离底座上表面的深度为20mm，

　　可适配直径12mm至60mm范围内的圆柱类工件，定位槽两侧的支撑面做了等高处理，保证工件装夹后轴线与工作台面平行，满足同轴度、圆柱度等形位公差的加工基准要求。上方的压紧组件采用拱形支架搭配顶部压紧螺杆的结构，拱形支架的两个支脚固定在V形槽两侧的底座台面上，支架内圆弧半径R36，避让空间充足，不会与大直径工件的外圆发生干涉；顶部的压紧螺杆直径12mm，总伸出长度60mm，顶端设置直径24mm、厚度10mm的圆柱形捏手，无需额外工具即可手动完成压紧与松卸操作，螺杆下端的压头做了圆弧过渡处理，避免压紧时在工件表面留下压痕，压头与工件接触位置的圆弧半径R24，可适配不同直径工件的外圆曲面，保证压紧力均匀分布。结构细节上，

　　所有棱边均做了R4的圆角处理，既避免加工过程中锐边划伤操作人员，也能减少应力集中，提升工装的长期使用寿命；底座侧面标注的尺寸基准清晰，建模时完全按照机械加工的公差配合要求设定各部件的装配间隙，支架与底座的连接位采用嵌入式定位，保证重复装夹的定位精度稳定在0.02mm以内。实际生产场景中，这类V形块可单独使用完成小型轴类零件的键槽铣削、平面磨削工序，也可成对组合使用，支撑长轴类工件完成两端面的钻削、中心孔加工，相比三爪卡盘装夹，V形块的定位基准统一，装夹效率更高，且不会夹伤已加工的外圆表面，是机械加工车间工装库中必备的通用定位元件。建模过程中对各部件的装配关系做了完整约束，活动部件的运动行程符合实际操作要求，可直接用于工装的加工出图，也可作为机加工仿真的装夹元件调用。
